Etiquette Dalle - Ligne de repère multiple
Alio Olivier
5 octobre 2017
8.07K
1
Bonjour à tous,
Voila depuis un petit moment je me la question suivante,
Est-il possible d'avoir deux lignes de repères pour les étiquettes de dalle car actuellement Revit m'en propose qu'une, ou avez-vous une solution directement dans la famille de l’étiquette de dalle ?
Cordialement.
Voila depuis un petit moment je me la question suivante,
Est-il possible d'avoir deux lignes de repères pour les étiquettes de dalle car actuellement Revit m'en propose qu'une, ou avez-vous une solution directement dans la famille de l’étiquette de dalle ?
Cordialement.
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Mohamed KHETTAB
·
effectivement le lien est mort.
Je l'avais téléchargé à l'époque, je la met à dispo sur la plateforme d'Hexabim : ici
(il faut patienter, c'est en attente de validation)
Merci pour le partage julien, le fichier est publié.
Julien G
·
effectivement le lien est mort.
Je l'avais téléchargé à l'époque, je la met à dispo sur la plateforme d'Hexabim : ici
(il faut patienter, c'est en attente de validation)
Je l'avais téléchargé à l'époque, je la met à dispo sur la plateforme d'Hexabim : ici
(il faut patienter, c'est en attente de validation)
Alio Olivier
·
Bonjour Julien,
Merci beaucoup pour cette information, le seul hic je n'arrive pas à la télécharger.
Merci beaucoup pour cette information, le seul hic je n'arrive pas à la télécharger.
Julien G
·
Bonjour Olivier,

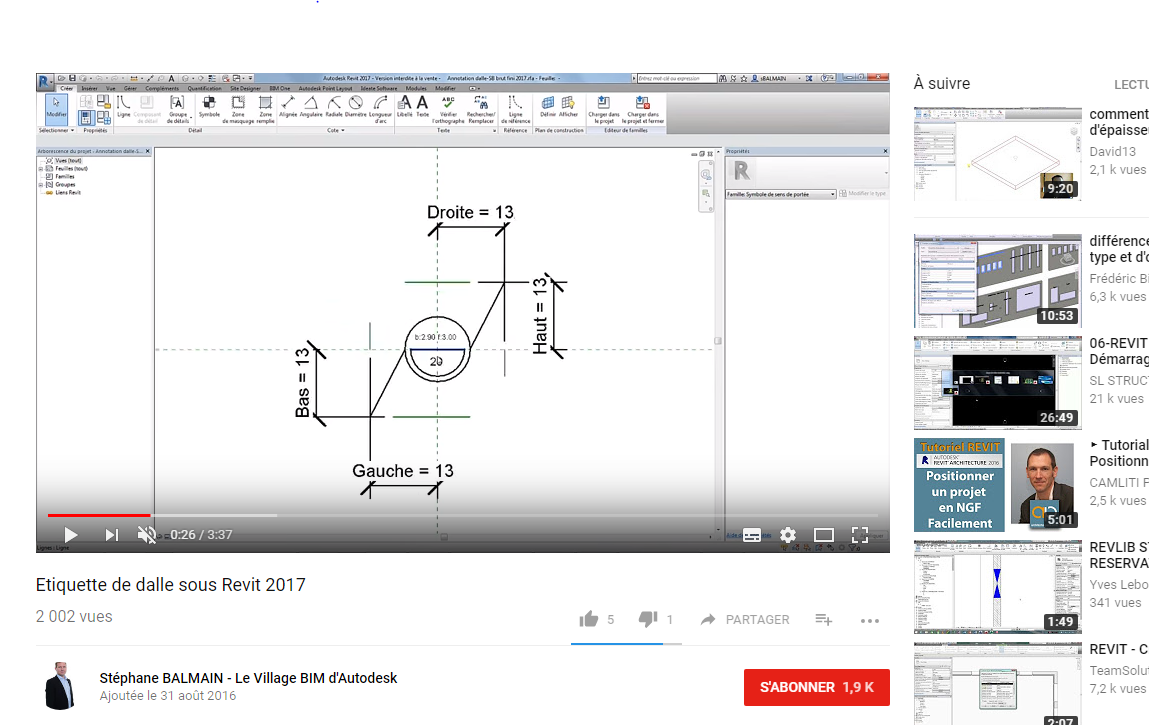

Dans la vidéo dont tu montre le sceen, l'auteur partage l'étiquette , tu peux la récupérer pour voir comment c'est fait. Les lignes s'attachent automatiquement aux extrémités de la dalle. Très pratique pour les dalles rectangulaires, moins pour les autres.
Dans la vidéo dont tu montre le sceen, l'auteur partage l'étiquette , tu peux la récupérer pour voir comment c'est fait. Les lignes s'attachent automatiquement aux extrémités de la dalle. Très pratique pour les dalles rectangulaires, moins pour les autres.
Alio Olivier
·
Merci pour ta réponse.
J'ai vu une fois une étiquette de dalle sur lequel il y avait deux lignes attachées à l'étiquette mais les deux extrémités étaient libre, ça serait l'idéal.
CDLT
J'ai vu une fois une étiquette de dalle sur lequel il y avait deux lignes attachées à l'étiquette mais les deux extrémités étaient libre, ça serait l'idéal.
CDLT
Benoît LECRIOUX
·
Je ne me suis peut-être pas bien expliqué. Justement non, je ne mettrai pas les lignes de repère dans l'étiquette mais je ferai une famille 2D à part ou tout simplement des lignes de détail directement dans le projet. J'étais parti avec la même idée que toi au départ mais ce n'est finalement pas souple à l'utilisation: mettre des valeurs numériques pour tirer un trait dans un angle de pièce n'est vraiment pas intuitif et pratique, mieux vaut juste tracer un trait!
Alio Olivier
·
Bonjour Benoit,
Je te remercie pour ta réponse, je te rejoint sur le fait qu'il faut inclure ces paramètres dans la famille, je sais que cela est possible, seulement je n'ai pas trouvé de tuto, ni de forum qui en parle. Voir PJ une exemple de famille, seulement dans cette vidéo il ne parle pas de ce paramètre, il parle des libellé.
CDLT
Je te remercie pour ta réponse, je te rejoint sur le fait qu'il faut inclure ces paramètres dans la famille, je sais que cela est possible, seulement je n'ai pas trouvé de tuto, ni de forum qui en parle. Voir PJ une exemple de famille, seulement dans cette vidéo il ne parle pas de ce paramètre, il parle des libellé.
CDLT
Benoît LECRIOUX
·
Nativement je dirai que Revit ne le permet pas car l'étiquette est rattachée à un objet unique, à une occurence. Impossible pour lui d'afficher une valeur de paramètre qui pourrait être différente pour chacun des objet visé.
Si tu cherches à faire des flèches multiples à la manière d'Autocad, le mieux reste d'ajouter des lignes de détail manuellement. Et mieux vaut se créer une famille 2D paramétrique que d'essayer de l'inclure dans l'étiquette de dalle; ce sera beaucoup plus facile et souple à utiliser.
Si tu cherches à faire des flèches multiples à la manière d'Autocad, le mieux reste d'ajouter des lignes de détail manuellement. Et mieux vaut se créer une famille 2D paramétrique que d'essayer de l'inclure dans l'étiquette de dalle; ce sera beaucoup plus facile et souple à utiliser.
