Etiquette de longueur de plinthe

KS Khadim seck
9 décembre 2017
4.16K
1
Bonjour tout le monde,
Sur un projet immobilier,je veux faire le plan de calepinage comprenant une étiquette de la longueur des plinthes pour chaque pièce, et de la surface des faïences pour les pièces humides.
D'abord, j'ai trouvé dans un forum la méthode des plinthes faites par profil en relief ( que j'ai trouvé pas du tout efficace pour un projet de plusieurs centaines de pièces) qu'il faudra modéliser un à un sur chaque pièce du projet.
Pour trouver la solution, peut-être créer un paramètre partagé et y inclure la surface de chaque pièce et les soustraire à la largeur des portes de celle-ci. Ce que je n'ai pas pu faire du tout.
Quelqu'un a-t-il une idée pour résoudre ce problème?

Photos

hxrel-u

Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Caneco Electrical
Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Caneco BT
Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Teleportation
Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
CADProps
Visionneuse et espace de travail en ligne centré sur l'ouverture de fichiers 3D et 2D, la mesure et l'extraction de propriétés géométriques pour l'industrie et la construction.
APCSmart
Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Bazalt.One
Suite SaaS pour le métré, le chiffrage et le suivi de chantier, permettant de contrôler la conformité, de calculer des surfaces et volumes depuis des maquettes IFC ou des plans...
APCKutch
Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Neuron Factory
Plateforme de préconstruction fondée sur un graphe de connaissances et des agents IA, permettant d'ingérer des plans et cahiers des charges pour produire des métrés, détecter des conflits et générer...
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
DECK
Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Geoniks
Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
MEP Designer
Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Statut
Standard
NEVARIS Build
Suite logicielle de gestion de projet de construction couvrant l'appel d'offres, le chiffrage, le suivi de coûts et le BIM pour les entreprises et planificateurs.
Axogram
Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
Forma Estimate
Outil cloud de chiffrage de construction permettant de relier des métrés 2D et 3D aux calculs de coûts et de matériaux pour les économistes de la construction et conducteurs de...
TC-BIM
Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Benchmark Estimating
Logiciel de chiffrage d’infrastructures combinant méthodes détaillées en déboursés, approches paramétriques et quantification numérique pour projets et portefeuilles.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
TrussLab
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Resolving
Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.

hxrel-t

Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
DeviSOC
Logiciel métier centralisant la rédaction des CCTP, le chiffrage et le suivi administratif et financier des marchés de travaux pour les économistes, conducteurs de travaux et architectes.
Presuo
Plateforme de gestion budgétaire collaborative pour les projets de travaux, permettant d'importer des bordereaux, de suivre l'avancement et de préparer les situations.
Bazalt.One
Suite SaaS pour le métré, le chiffrage et le suivi de chantier, permettant de contrôler la conformité, de calculer des surfaces et volumes depuis des maquettes IFC ou des plans...
APCKutch
Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Arctis AI
Plateforme d'agents IA pour la préconstruction permettant d'automatiser la recherche d'appels d'offres, l'analyse des dossiers, la consultation des sous-traitants et la comparaison des offres.
Wyre AI
Plateforme SaaS de préconstruction analysant les plans et cahiers des charges pour générer des lots de portée structurés, détecter les écarts et fournir des références traçables pour les équipes de...
Neuron Factory
Plateforme de préconstruction fondée sur un graphe de connaissances et des agents IA, permettant d'ingérer des plans et cahiers des charges pour produire des métrés, détecter des conflits et générer...

hxrel-p

Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une

Solutions citées

Dynamo
Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

KS Khadim seck
·
Bonjour Akli,
Dans la nomenclature avec porte imbriquée, il ya souvent 2 cas:
-de la pièce
-à la pièce
Comment gère-t-on ces deux cas?
Car si je comprends bien, il s'agit du sens d'ouverture de la porte.
AA Akli AM
·
Bonjour,

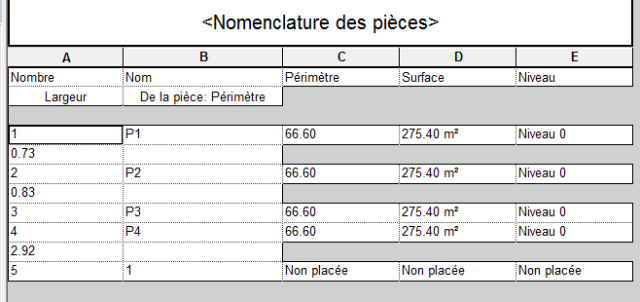

Pour résoudre ton problème, tu fais une nomenclature des pièces ( sortir le périmètre des pièces) ensuite tu imbriques avec les portes (sortir la largeur des portes). il suffit de soustraire pour trouver la langueur des plinthes
note que les portes sont placées automatiquement dans leurs pièce (pas inquiétude)
Sinon avec Dynamo encore plus simple
