Export des quadrillages en Ifc (logiciel : Revit 2021)
Battit Harriet
16 décembre 2021
4.08K
2
Bonjour,
Avez vous une solution afin d'exporter les quadrillages revit en Ifc ?

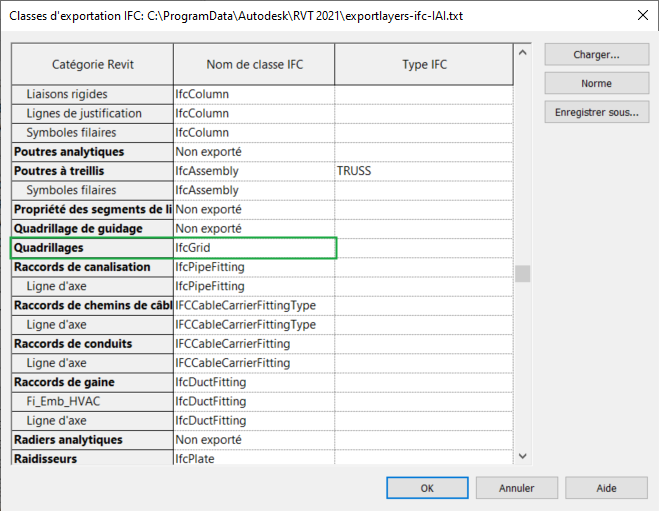

Tout en sachant que j'ai déjà effectué la modification dans les options Ifc (image ci joint).
Logiciel de modélisation : Revit 2021
Viewer : BIMcollabZoom et BIMvision
Merci
Battit HARRIET
Avez vous une solution afin d'exporter les quadrillages revit en Ifc ?
Tout en sachant que j'ai déjà effectué la modification dans les options Ifc (image ci joint).
Logiciel de modélisation : Revit 2021
Viewer : BIMcollabZoom et BIMvision
Merci
Battit HARRIET
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Réponses
guillaume sandrin
·
Bonjour,
Auriez vous une solution pour exporter un quadrillage en IFC depuis Revit 2024 ou 2023 à partir d'une quelconque vue (plan d'étage, 3D, ...) ? En effet, je n'arrive pas à voir mon quadrillage dans l'ifc obtenu.
Auriez vous une solution pour exporter un quadrillage en IFC depuis Revit 2024 ou 2023 à partir d'une quelconque vue (plan d'étage, 3D, ...) ? En effet, je n'arrive pas à voir mon quadrillage dans l'ifc obtenu.
Dominique Payelleville
·
Bonjour,
Pour retrouver les Quadrillages de Revit en IFC, il suffit juste d'aller dans les Propriétés de la Vue d'export IFC, Champ Graphismes/"Afficher les quadrillages" et de cocher 1 seul niveau (l'ensemble des quadrillages de ts les niveaux seront exportés malgré tout).
Pour retrouver les Quadrillages de Revit en IFC, il suffit juste d'aller dans les Propriétés de la Vue d'export IFC, Champ Graphismes/"Afficher les quadrillages" et de cocher 1 seul niveau (l'ensemble des quadrillages de ts les niveaux seront exportés malgré tout).
Florent MAERENS
·
Bonsoir Battit,
Revit n'exporte pas les quadrillage sur toute les versions. Sur ma version 2022, l'export en IfcGRID est pris en compte.
J'ai effectué la même procédure sur une version R2019 avec cette catégorie non exporté à la base :
menu FICHIER choisir Exporter > Option > Option IFC

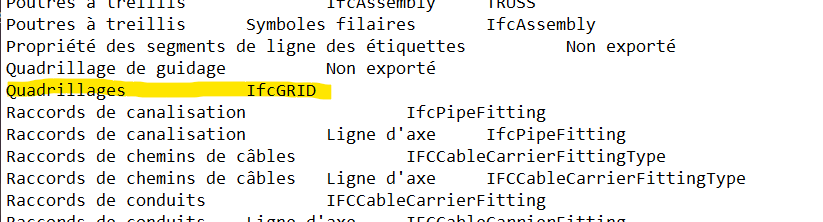

Avant de charger une nouvelle norme, j'ai copié le fichier" exportlayers-ifc-IAI" proposé par Revit par sécurité, modifié le fichier texte en remplaçant "Non exporté" par "IfcGRID".
Chargé ce nouveau fichier en m'assurant que le tableau avait bien pris ce changement.
En exportant une maquette exemple en IFC , mon viewer (BIMvision) affiche bien les quadrillages.
En espérant avoir aidé.
Bonne soirée
Revit n'exporte pas les quadrillage sur toute les versions. Sur ma version 2022, l'export en IfcGRID est pris en compte.
J'ai effectué la même procédure sur une version R2019 avec cette catégorie non exporté à la base :
menu FICHIER choisir Exporter > Option > Option IFC
Avant de charger une nouvelle norme, j'ai copié le fichier" exportlayers-ifc-IAI" proposé par Revit par sécurité, modifié le fichier texte en remplaçant "Non exporté" par "IfcGRID".
Chargé ce nouveau fichier en m'assurant que le tableau avait bien pris ce changement.
En exportant une maquette exemple en IFC , mon viewer (BIMvision) affiche bien les quadrillages.
En espérant avoir aidé.
Bonne soirée
Christophe Fortineau
·
Bonsoir Battit Harriet,
Dans les options d'export bien cocher " Exporter les éléments de la vue en plan 2D "
Cela permet d'exporter une ligne de modèle ( Model line ) en IFC ( IfcAnnotation )
- bien modifier les "options IFC" et les classes IFC correspondantes aux catégories REVIT
- les lignes d'annotations sont affichés ou pas selon le viewer utilisé (celui du CSTB EveBIM traite parfaitement ce sujet - gratuit et tous OS)
Cela ne fonctionne pas dans ton cas car tes lignes de modèles sont intégrés directement dans une famille qui ne contient pas d'objet 3D > pas d'export.
L'astuce est de modifier la famille et d'y placer un objet 3D. L'export IFC prendra en compte ton objet et intégrera les lignes de modèles en IfcAnnotation.
Pas d'autre choix que la bidouille :/
Christophe FORTINEAU
Consultant, formateur et AMO BIM indépendant
Dans les options d'export bien cocher " Exporter les éléments de la vue en plan 2D "
Cela permet d'exporter une ligne de modèle ( Model line ) en IFC ( IfcAnnotation )
- bien modifier les "options IFC" et les classes IFC correspondantes aux catégories REVIT
- les lignes d'annotations sont affichés ou pas selon le viewer utilisé (celui du CSTB EveBIM traite parfaitement ce sujet - gratuit et tous OS)
Cela ne fonctionne pas dans ton cas car tes lignes de modèles sont intégrés directement dans une famille qui ne contient pas d'objet 3D > pas d'export.
L'astuce est de modifier la famille et d'y placer un objet 3D. L'export IFC prendra en compte ton objet et intégrera les lignes de modèles en IfcAnnotation.
Pas d'autre choix que la bidouille :/
Christophe FORTINEAU
Consultant, formateur et AMO BIM indépendant
Battit Harriet
·
Jacques,
Malheureusement ça ne fonctionne toujours pas… peut être que c'est un souci de version…
Malheureusement ça ne fonctionne toujours pas… peut être que c'est un souci de version…
Jacques Rigal
·
Salut Battit
Il me semble que c'est pris en compte dans les derniers exporter.
Sur cette page tu trouveras les derniers installeurs IFC Exporter Release
Bonne journée.
Il me semble que c'est pris en compte dans les derniers exporter.
Sur cette page tu trouveras les derniers installeurs IFC Exporter Release
Bonne journée.
