Bonjour à tous !

J'ouvre une nouvelle discussion car je suis confronté à un autre problème.
Je dispose d'une maquette archi réalisée sous Revit que j'exporte au format IFC pour la lier dans un nouveau fichier REVIT pour réaliser la maquette structure.

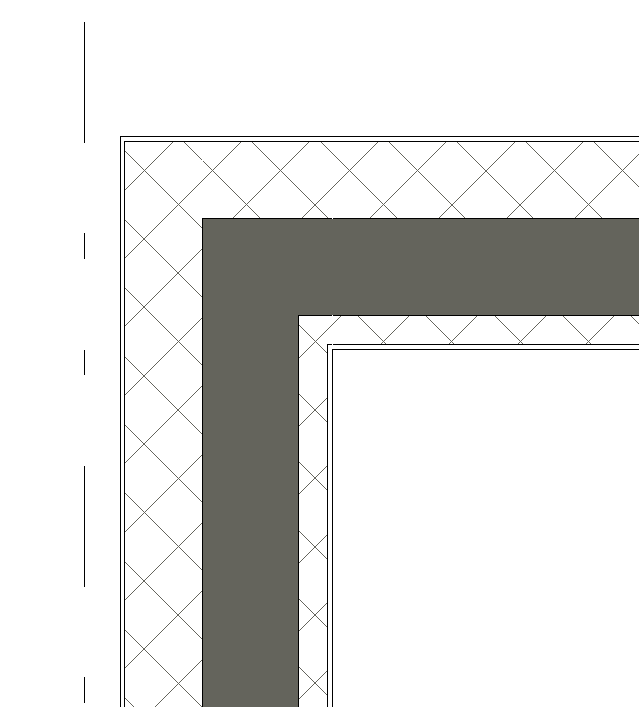

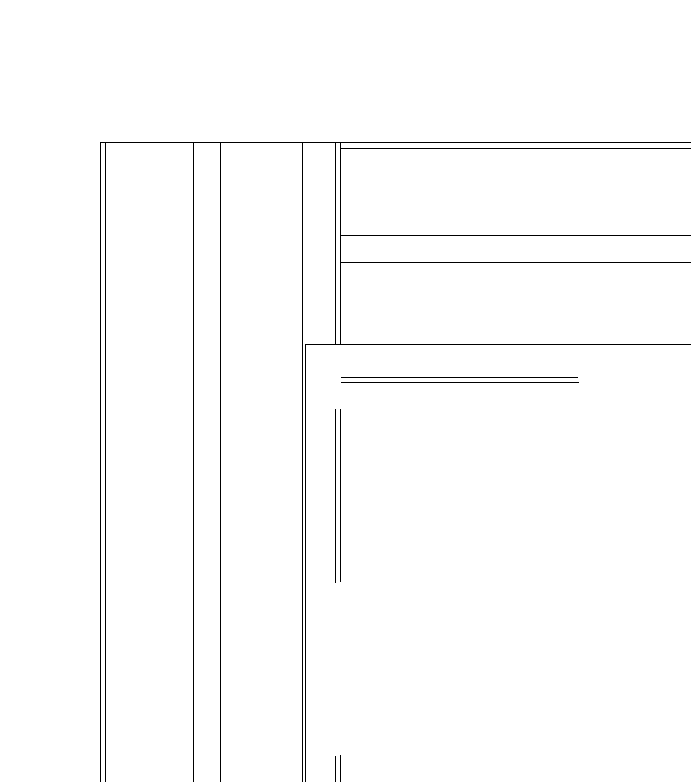

Seulement, les murs sont mal retranscris... J'ai mis en pièce jointe l'apercu d'un angle de mur au format natif, et un angle de mur après import de l'IFC sous Revit Structure.

On voit alors que l'angle est mal géré mais également l'épaisseur des couches qui ne semble correspondre à rien...
Je souhaite absolument rester en fichier IFC afin d'appliquer une interopérabilité au maximum ! mais j'ai quand même essayé de réaliser un import RVT, et le détail de la composition de la paroi a disparu...

Si quelqu'un à une petite idée, je suis preneur !
8 years ago
·
#2734
0
Votes
Undo
Bonjour Quentin,

Essaye de changer la jonction des murs (dans le fichier natif) avec les options disponibles dans l’onglet modifier -> géométrie -> jonction de murs. Il y a peut-être une option qui permet un export plus performent (regarde dans un viewer IFC ce que ça donne, si ça change quelque chose...).

Enfin quand tu ouvres un IFC (dans le but de convertir les objets IFC en natif) décoche la case « attacher automatiquement les éléments », ça provoque parfois des bugs.

Ensuite si tu bosses dans un contexte RVT ARCH vers RVT STRU, je te conseil de suivre les méthodes traditionnelles d’Autodesk (lier un fichier RVT, copier/contrôler les objets etc…) ça sera beaucoup plus efficace.
8 years ago
·
#2738
0
Votes
Undo
Bonjour Julien,

Merci, modifiant les jonctions de mur en "Onglet" au lieu de "About" par défaut, les angles sont mieux traités ! Par contre, sais-tu s'il est possible de le paramétrer par défaut dans le gabarit par exemple, ou faut-il le faire jonction par jonction ?

Et il serait effectivement plus simple de travailler en conservant le format .rvt, mais j'étudie nos habitudes de dessin pour qu'ils soient compatibles avec n'importe quel logiciel de structure (mais personnellement je n'ai que Revit Structure).

Merci en tout cas !
8 years ago
·
#2741
0
Votes
Undo
Bonne question, je ne crois pas que cela soit paramétrable par défaut....
Si tu trouves le moyen je suis curieux de savoir comment (dans le même genre j'aimerais bien interdire les joints automatiques des poutres....au lieu de le faire à la main...)
