Bonjour,

il y quelques mois, j'ai eu un petit problème avec l'export des portes depuis Revit ver l'IFC. En fait, le sens d'ouverture ne s'exportait pas, et ça me bloquait la vérifications de pas mal de règles sur Solibri. Finalement, en suivant ce tuto ( https://solibri.wordpress.com/2016/04/18/door-operations-in-solibri-model-checker-using-revit/, ) et en constatant que le symbole d'ouverture ne devait pas être dans une famille imbriquée....ça a marché. :):D

Pourtant, à ce jour, le même fichier qui s'exportait bien il y a 2 mois, (avec la mise à jour de l'app IFC) (https://sourceforge.net/projects/ifcexporter/) ça ne va plus. On l'a constaté à plusieurs.

On a bien "mappé" toutes les catégories...et non plus. :(

Est ce que quelqu'un parmi vous s'est trouvé avec ce ci?

Merci d'avance
il y a environ 4 ans
·
#8722
0
Votes
Annuler

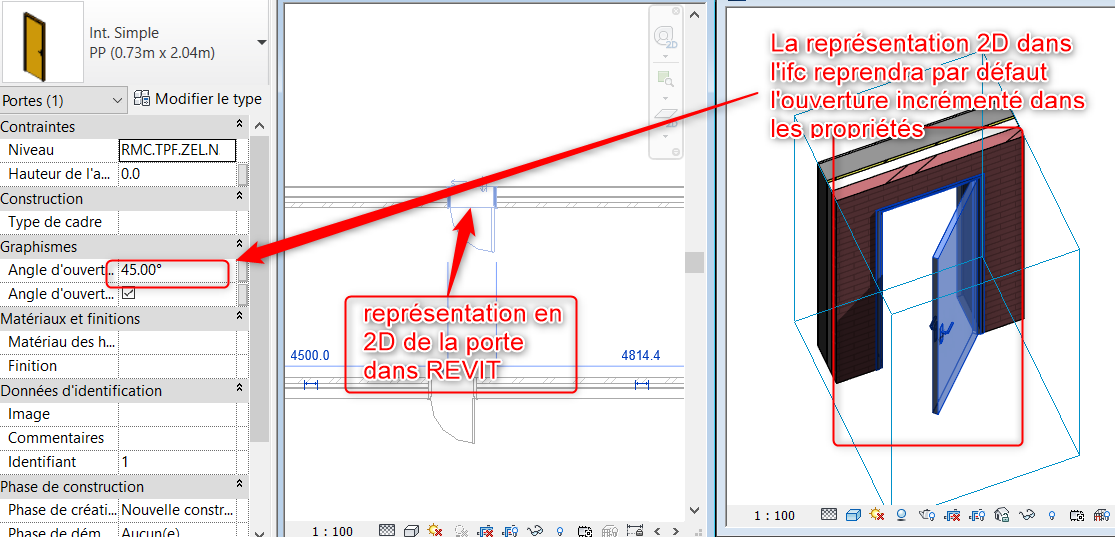

Une solution que j'ai testé et qui marche, c'est d'incrémenter à la famille porte un degré d'ouverture (par défaut la porte est fermée.)
donc la visualisation 3D de la porte montre une porte ouverte. et par conséquent la vue en 2D montre la même ouverture.

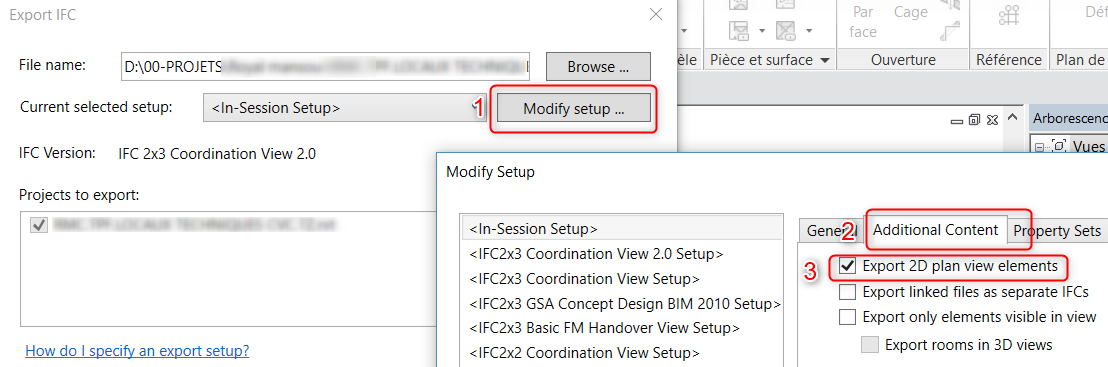

Sinon dans les propriétés de l'export en IFC tu peux cocher un paramètre pour exporter les plans 2D dans ton IFC. 2018-03-19_11h14_43.png
il y a environ 4 ans
·
#8723
0
Votes
Annuler
Bonjour David Grassin

je pense que j'ai testé presque toutes les variantes de paramétrage pour l'export :D .

Tu as vérifié si dans ton export IFC , la porte contient l'attribut "Opération" défini??

Et aussi, ça serait intéressant de savoir si tu fait l'export avec la dernière mise à jour:" IFC for Revit_Last Update: 2018-02-16"

Merci!
il y a environ 4 ans
·
#8724
0
Votes
Annuler
il y a environ 4 ans
·
#8725
0
Votes
Annuler
Bonjour David Grassin

je pense que j'ai testé presque toutes les variantes de paramétrage pour l'export :D .

Tu as vérifié si dans ton export IFC , la porte contient l'attribut "Opération" défini??

Et aussi, ça serait intéressant de savoir si tu fait l'export avec la dernière mise à jour:" IFC for Revit_Last Update: 2018-02-16"

Merci!




Je n'utilise pas dans l'exemple présent le plugin "ifc for revit" ayant déjà eu des problèmes avec sur la version 2015.
quand à la porte il s'agit dans l'exemple d'une porte contenue dans la bibliothèque native de Revit.
il y a environ 4 ans
·
#8727
0
Votes
Annuler
Voici la réponse du pour quoi ça ne marche pas:

https://sourceforge.net/p/ifcexporter/discussion/general/thread/e6bd1c32/?limit=25#758c

il faut rester sur la version on v18.2 jusqu'à la sortie de la v18.3.2 (la v18.3.x n'exporte pas l'attribut "Opération" des portes!)

:o :o :o :o :o :o :o
