Bonjour,
J'ai rencontré ce problème sur pas mal de projet, et je ne sais pas s'il y a une solution simple à cela.

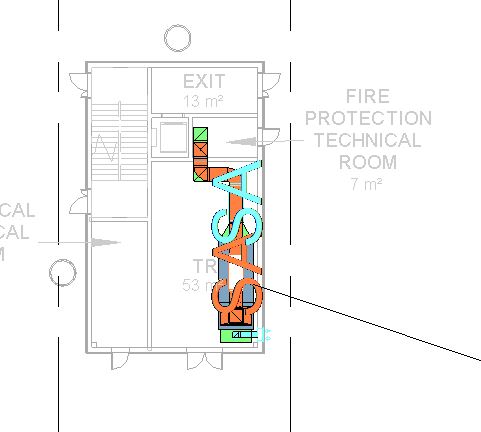

Lors de la création d'une famille et de l'ajout d'un texte d'annotation pour que le nom du matériel soit visible sur le plan, à une certaine échelle, le texte apparait correctement et lorsqu'on décide de changer l’échelle du plan, c'est la catastrophe, le texte devient énorme.
Du coup y a t-il moyen que l'échelle du texte suive l'échelle du plan, ou sommes nous obligé de créer une autre famille sur une échelle différente? (du coup pour chaque échelle)

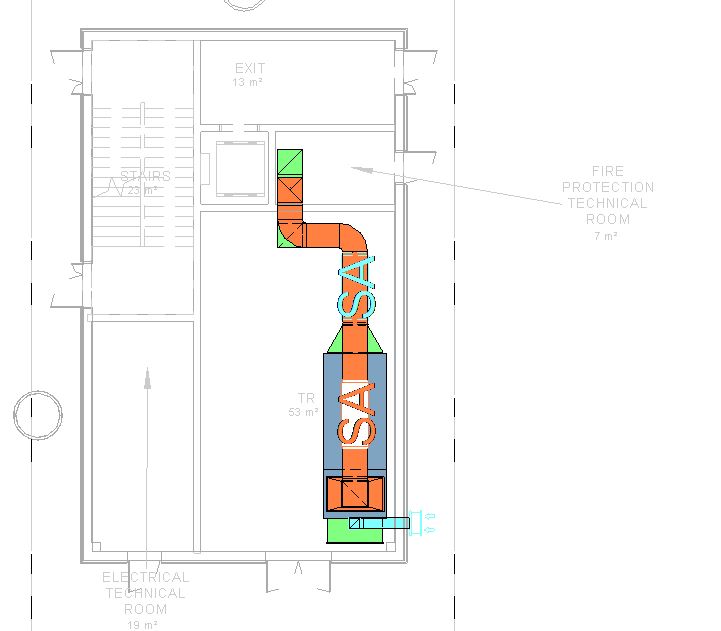

L'exemple en pièce jointe.
Merci de vos réponses et de votre aide.
J'ai rencontré ce problème sur pas mal de projet, et je ne sais pas s'il y a une solution simple à cela.
Lors de la création d'une famille et de l'ajout d'un texte d'annotation pour que le nom du matériel soit visible sur le plan, à une certaine échelle, le texte apparait correctement et lorsqu'on décide de changer l’échelle du plan, c'est la catastrophe, le texte devient énorme.
Du coup y a t-il moyen que l'échelle du texte suive l'échelle du plan, ou sommes nous obligé de créer une autre famille sur une échelle différente? (du coup pour chaque échelle)
L'exemple en pièce jointe.
Merci de vos réponses et de votre aide.
Images
Réponses
Bonjour,
Je te conseille les textes 3D (dans l'onglet créer) dont la taille de texte reste la même quelque soit l'échelle de la vue.
Sinon si tu veux une taille de texte bien particulière à une échelle choisie, tu pourrais créer des paramètres de visibilité par échelle pour afficher/masquer des textes avec des tailles de texte différentes.
Je te conseille les textes 3D (dans l'onglet créer) dont la taille de texte reste la même quelque soit l'échelle de la vue.
Sinon si tu veux une taille de texte bien particulière à une échelle choisie, tu pourrais créer des paramètres de visibilité par échelle pour afficher/masquer des textes avec des tailles de texte différentes.
AD
Merci bien Alban, je regarderais ça.
RH
Bon j'ai passé l'annotation en 3D.
Faudrait que l'annotation, fasse un rapport d'échelle automatique, ca serait beaucoup plus simple et plus léger.
Faudrait que l'annotation, fasse un rapport d'échelle automatique, ca serait beaucoup plus simple et plus léger.
