Flèches dans une vue 3D non figée dans Revit
MM
Marielle Martin
05 avril 2017
7062 0 2 0
Bonjour,
est-ce que certains d'entre vous connaissent un moyen "facile et rapide" d'insérer des flèches de couleurs et tailles variables dans une vue 3D dont l'orientation ne serait pas verrouillée.

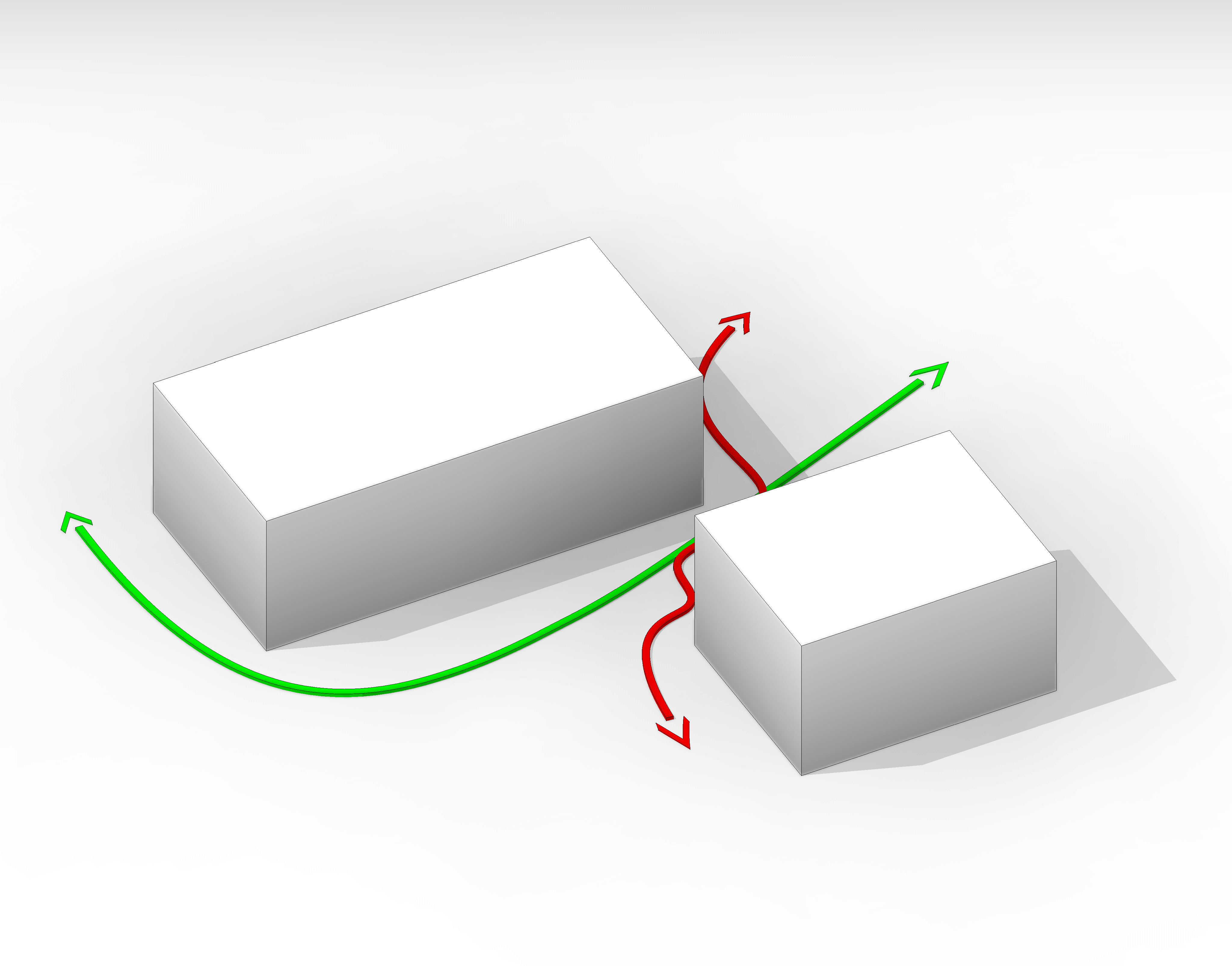

Pour avoir quelque chose semblable à l'image jointe, sans que ce soit une image fixe. S'il vous plait.
Je vous remercie!
est-ce que certains d'entre vous connaissent un moyen "facile et rapide" d'insérer des flèches de couleurs et tailles variables dans une vue 3D dont l'orientation ne serait pas verrouillée.
Pour avoir quelque chose semblable à l'image jointe, sans que ce soit une image fixe. S'il vous plait.
Je vous remercie!
Images
Réponses

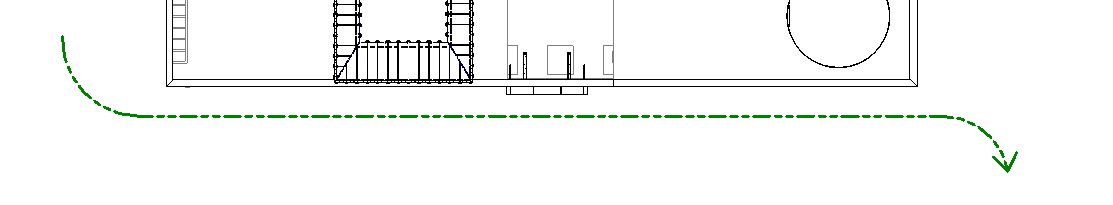

Tu peux utiliser les lignes de modèle en créant un type de ligne personnalisé pour le trajet et un autre pour la flèche.
RM
Bonjour,
Là comme ça je ferai peut être des flèches 3D, en utilisant une famille de poutres. tu pourra avoir un joli rendu et faire une famille paramétrique (taille de la flèche, symbole de la flèche en base ou en pointe ...ect...)
Simple à réaliser si tu es à l'aise avec la création de familles RVT.
Cdlt
Là comme ça je ferai peut être des flèches 3D, en utilisant une famille de poutres. tu pourra avoir un joli rendu et faire une famille paramétrique (taille de la flèche, symbole de la flèche en base ou en pointe ...ect...)
Simple à réaliser si tu es à l'aise avec la création de familles RVT.
Cdlt
FH
Merci des réponses
Justement j'aimerai éviter de passer par la création de familles pour placer des flèches... même si le rendu parait mieux.
Les lignes de modèles semblent plus facilement maniables car semblables à ce qu'on fait mais via illustrator aujourd'hui et sur des images fixes.
Justement j'aimerai éviter de passer par la création de familles pour placer des flèches... même si le rendu parait mieux.
Les lignes de modèles semblent plus facilement maniables car semblables à ce qu'on fait mais via illustrator aujourd'hui et sur des images fixes.
MM
Joli rendu Floris, je pense qu'actuellement c'est la meilleure solution.
Pas de symbole 2D comme tu le décris à ma connaissance en vue 3D dans Revit.
Pas de symbole 2D comme tu le décris à ma connaissance en vue 3D dans Revit.
