Bonjour,

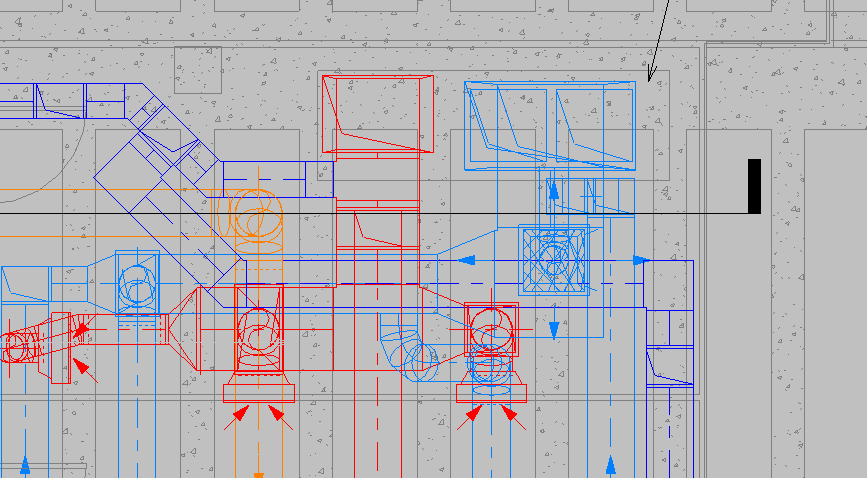

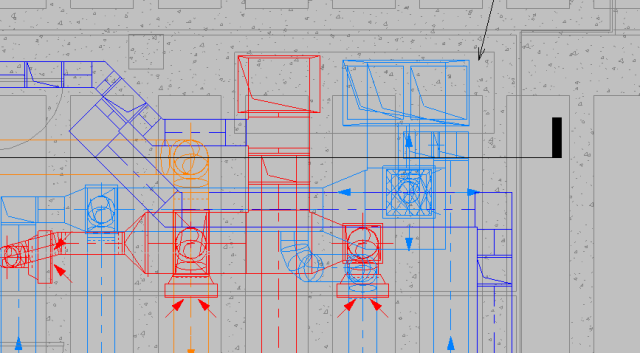

Je souhaiterais afficher en pointillés mes gaines qui sont cachées ( voir PJ 1 )

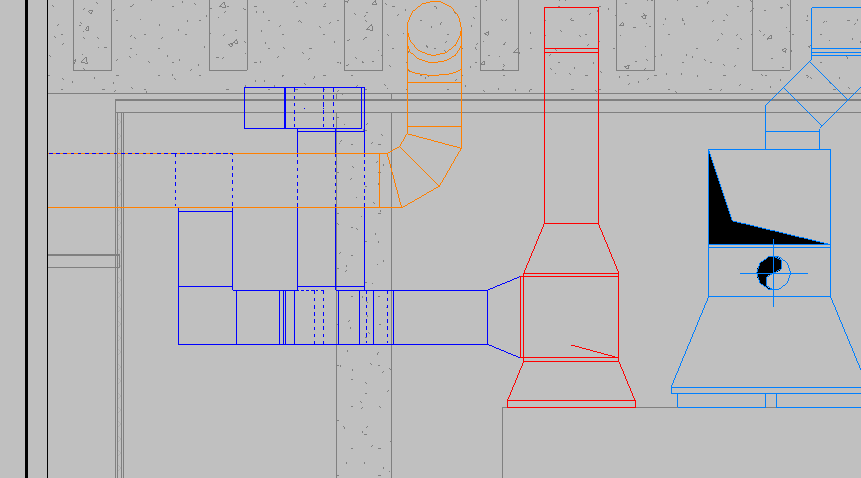

Comme sur l'exemple en PJ 2

Avez-vous une astuce ?

Merci d'avance

Cordialement
Pièces jointes
Benoît LECRIOUX
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,
2 choses à vérifier:
- être en style visuel "Ligne caché" (tu semble être en "Filaire"
- dans les propriétés de la vue, le paramètre "Afficher les lignes cachées" doit être sur "Par discipline" ou "Tout"
  1. il y a plus d'un mois
  2. Général
  3. # 1
Réponse acceptée Pending Moderation
0
Votes
Annuler
ok merci Benoît je vais essayer
  1. il y a plus d'un mois
  2. Général
  3. # 2
Réponse acceptée Pending Moderation
0
Votes
Annuler
et si cela peur vous être utile le Screencast:

https://forums.autodesk.com/t5/revit-mep-forum/hidden-lines/td-p/7374012


Cdt
S.P.
