Géoréférencement de maquettes BIM après modélisation
RN
Rémy NAVARRO
10 janvier 2019
4964 0 6 0
Bonjour,
Avez vous une technique, assez simple et qui ne demande pas trop de temps, ni de puissance de calcul pour géo-référencer des maquettes après modélisation?
Très simplement, je viens de récupérer un projet BIM avec 3 bâtiments. Le MOA veut que les maquettes soient géo référencées en Lambert 93. Objectif : intégration dans ABYLA.
Le problème, c'est qu'elle ne le sont pas...
Le temps à consacré à la tache est très courte(vendu à vil prix!) et du coup je m’interroge sur la procédure à suivre.
Votre avis?Votre REX sur le sujet?
Merci à vous!
Avez vous une technique, assez simple et qui ne demande pas trop de temps, ni de puissance de calcul pour géo-référencer des maquettes après modélisation?
Très simplement, je viens de récupérer un projet BIM avec 3 bâtiments. Le MOA veut que les maquettes soient géo référencées en Lambert 93. Objectif : intégration dans ABYLA.
Le problème, c'est qu'elle ne le sont pas...
Le temps à consacré à la tache est très courte(vendu à vil prix!) et du coup je m’interroge sur la procédure à suivre.
Votre avis?Votre REX sur le sujet?
Merci à vous!
Images
Réponses
Bonjour,
As tu l'AEC collection avec Revit et Civil 3D ?
As tu l'AEC collection avec Revit et Civil 3D ?
MQ
Oui, j'ai l'AEC mais faut que j'installe CIVIL 3D.
RN
Oui, j'ai l'AEC mais faut que j'installe CIVIL 3D.
Ok avec Civil 3D tu peux créer un dwg géoréférencé en Lambert 93:
Ouvre Civil 3D

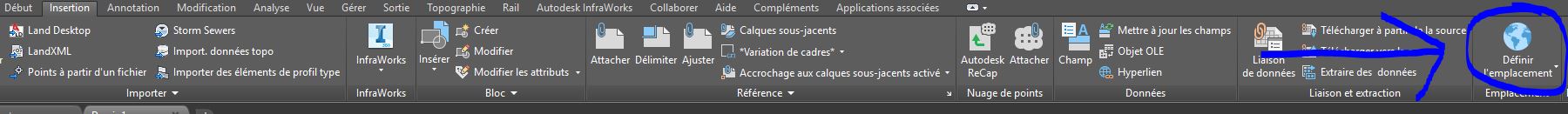

-Dans l'onglet Insertion > cliquer sur "Définir l'emplacement"

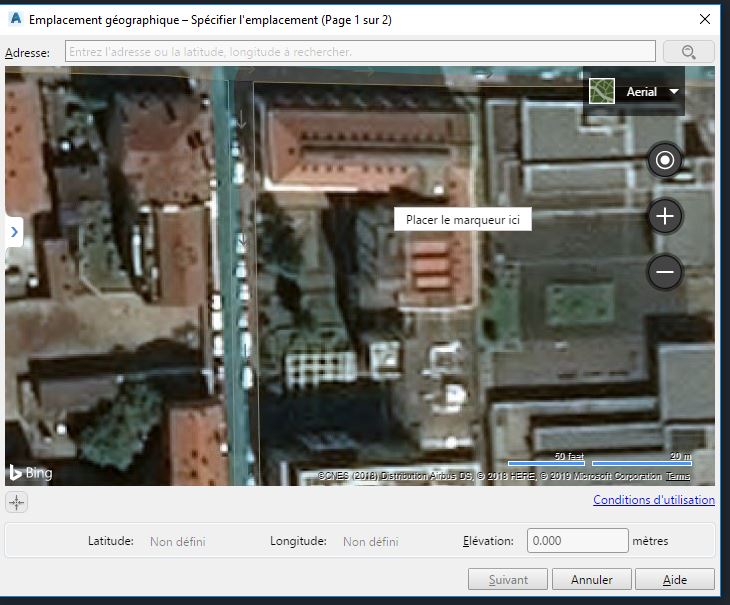

-Placer ton marqueur à l'endroit voulu (clic droit):

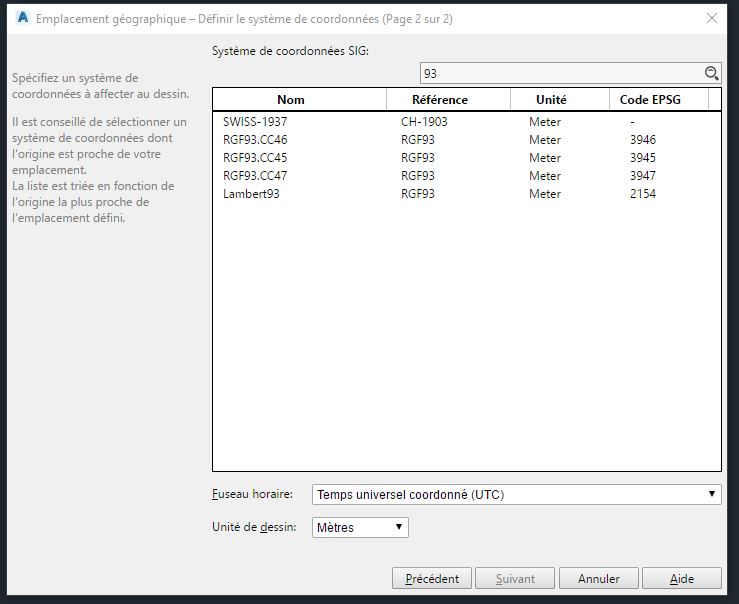

-Choisir Lambert 93 comme système
MQ
-Dessiner une polyligne pour se repérer par la suite et enregistrer en dwg.
-Dans Revit "Lier CAO" ( attention "Lier" et non pas "Importer"

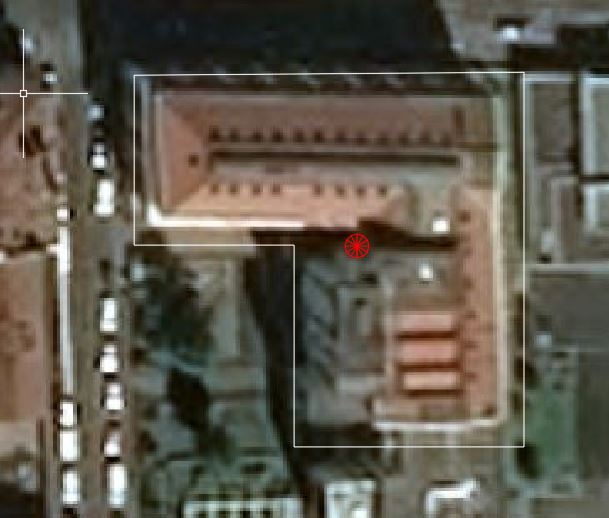

-Placer le dwg en s'aidant des polylignes

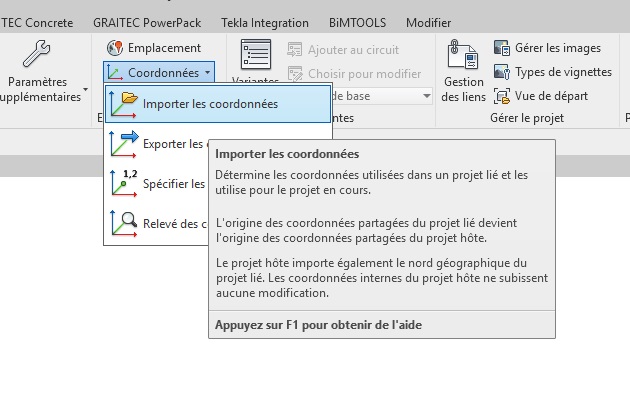

>Onglet "Gerer" > "Emplacement du projet" > "Coordonnées" > "Importer les coordonnées"
-Cliquer sur le dwg

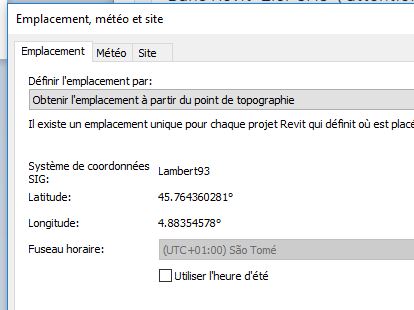

-Onglet "Gerer" > "Emplacement du projet" > "Emplacement"
Vérifier que tout est ok
-Dans Revit "Lier CAO" ( attention "Lier" et non pas "Importer"
-Placer le dwg en s'aidant des polylignes
>Onglet "Gerer" > "Emplacement du projet" > "Coordonnées" > "Importer les coordonnées"
-Cliquer sur le dwg
-Onglet "Gerer" > "Emplacement du projet" > "Emplacement"
Vérifier que tout est ok
MQ
Bonjour,
J'ai appliqué votre solution, ceci dit, un fois le dwg lié à revit, rien ne ce passe… il apparait seulement la polygonale sans aucunes autres informations…
Avez vous une explication a cela ?
Cordialement
J'ai appliqué votre solution, ceci dit, un fois le dwg lié à revit, rien ne ce passe… il apparait seulement la polygonale sans aucunes autres informations…
Avez vous une explication a cela ?
Cordialement
