IFC sans ouverture de sols sous Revit

Bonjour,

Je suis uitilisateur revit et Bim Manager
J'ai bcp de problemes avec le lien Allplan - revit (version 2018 vers Revit 2019)
La lecture de l'ifc issu d'allplan est bonne dans BIMvision ou un autre viewer ifc
Je bricole le fichier de mappage de revit mais je n'obtiens pas bcp de résultats (j'ai bien recupéré les fx-plafonds qui n'etaient pas reconnus convenablement).
Les fenetres, certaines dalles, du mobilier,les files, et d'autres catégories ne sont pas recupérés dans revit
Il est possible que l'architecte qui produit le fichier allplan n'utilise pas les bons outils pour générer des exports compatibles revit ...
J'ai contacté nemetshek qui ne veut rien entendre, ils disent produire un ifc tout a fait lisible dans solibri alors c'est bon pour eux.
Autodesk c'est un peu different, mais pour le moment pas de retour probant.

Je peux poster un des ifc en question et le mappage associé pour en discuter avec qui peut m'aider a débrouiller ce noeud ifc .
J'ai entendu dire que l'agence Patriarche (archi+BET) travaille avec les 2 logiciels

Ceci comme une bouteille a la mer ?
Merci d'avance

Bonjour,

En effet j'avais déjà regardé sur BIMStandards.

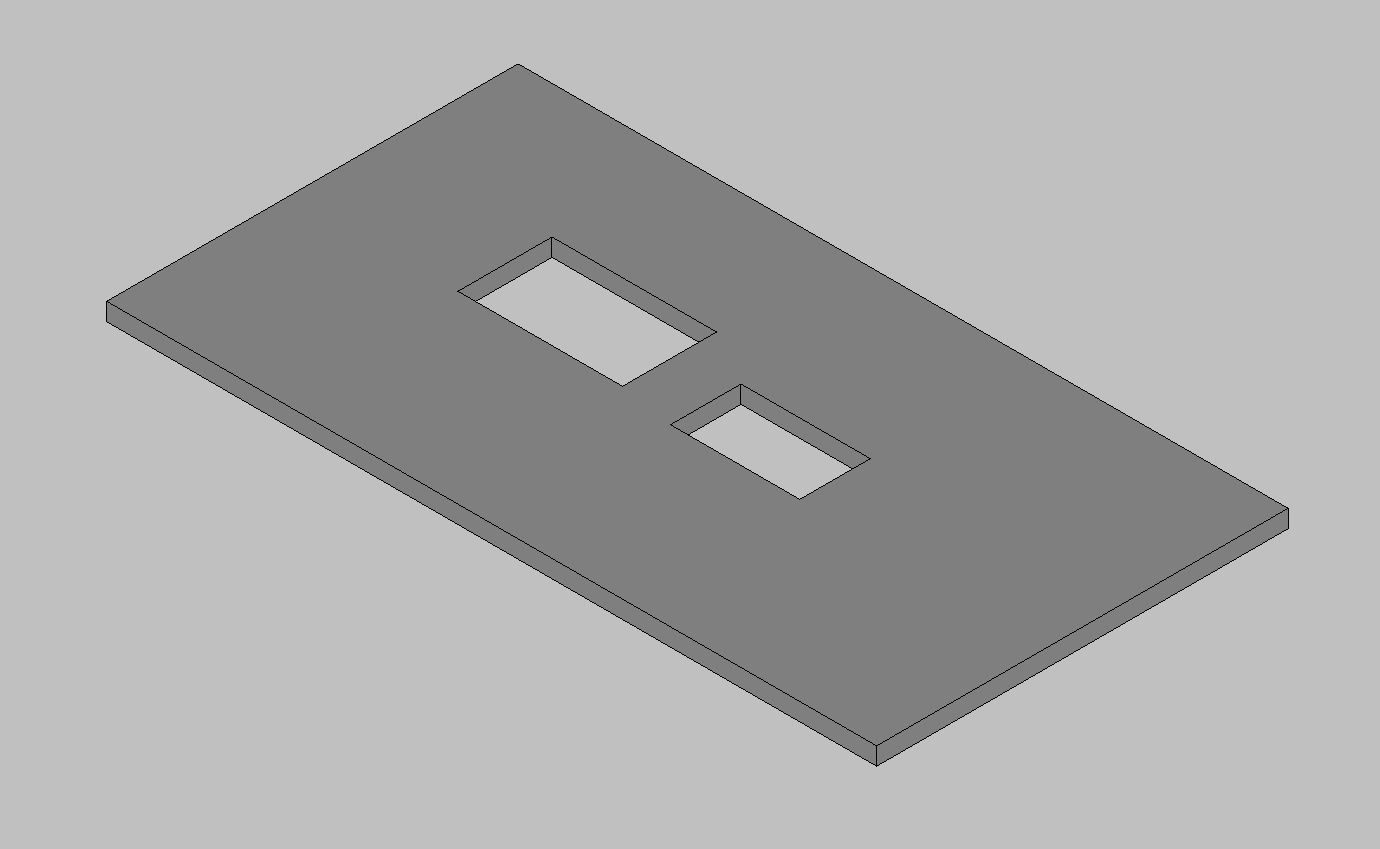

Le souci pour répondre à Mikael est que la classe IfcOpeningElement est traduite par défaut en modèles génériques sans être interprétés par Revit comme ouverture.
Dans un viewer IFC les ouverture sont bien dans la bonne classe

J'ai essayé en mappant vers une Coupe d'ouverture de sol mais sans succès.
Et quand aux ouvertures de mur, une seule classe IFC doit pouvoir être convertie en ouverture de sol, ou de mur suivant les cas.

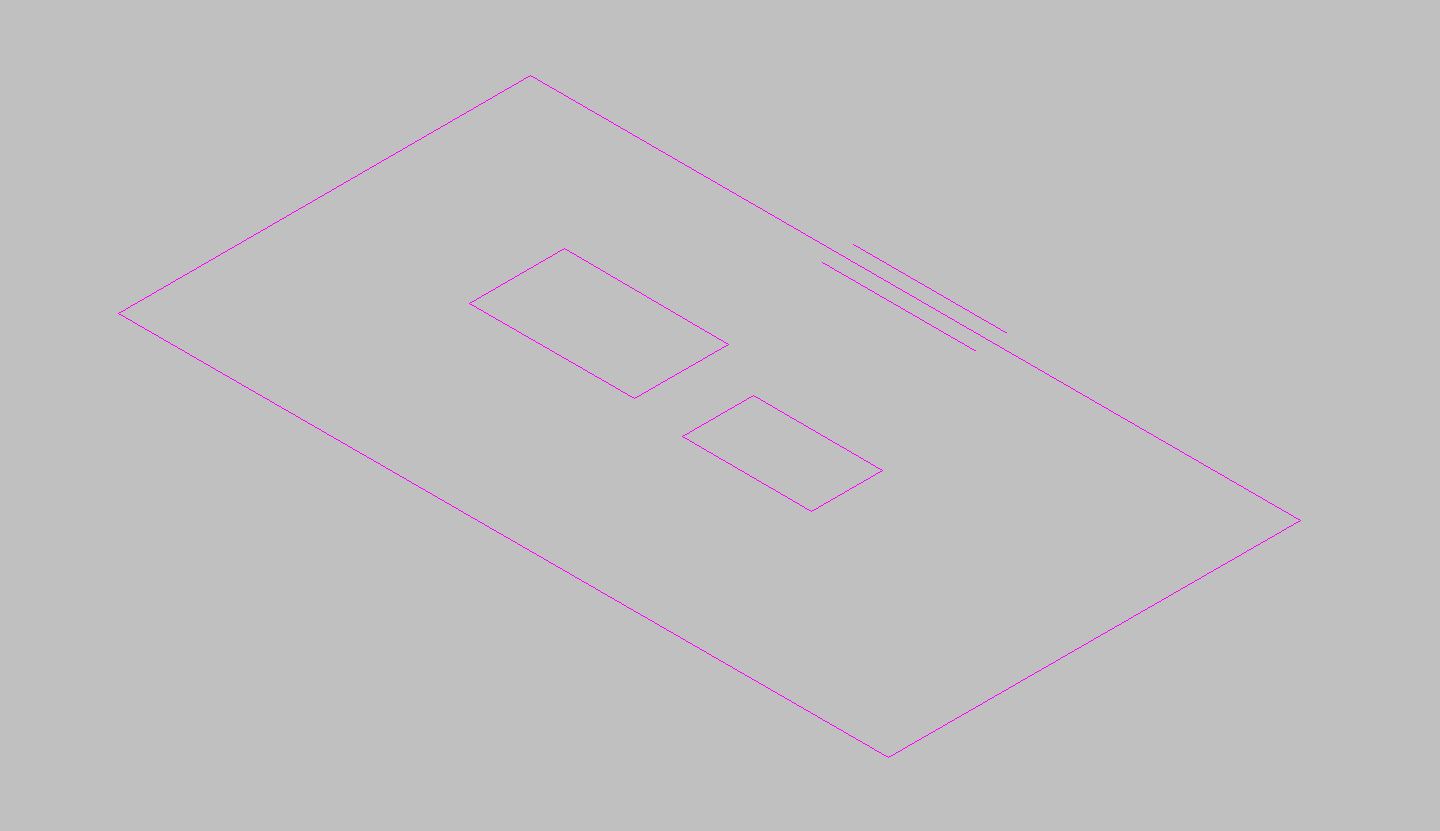

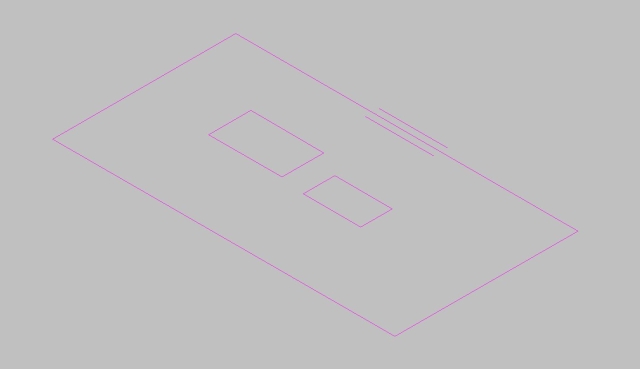

La solution serait peut-être d'"esquisser" les vides dans le sol (si Allplan le permet...) ?

tu ouvres ton IFC, tu ne le lies pas ?
tu veux donc "modifier" directement l'IFC ouvert et traduit par Revit, et issu de AllPlan.

Pour moi les résultats sont encore trop peu précis pour qu'un IFC soit exploitable et modifiable depuis Revit.
(C'est un format d'échange, pas de travail blablablab.. )

Après, tu as les paramètres d'ouverture, ou "options d'important IFC", afin de vérifier que ta classe IfcOpeningElement est bonne.
Par défaut, la catégorie Revit est bien "modèle générique", donc oui, c'est logique jusque là.

Avec les réglages par défaut, un IFC exporté de Revit et ré-ouvert et traduit par Revit indique bien des ouvertures modifiables, dans les sols et les murs.

J'imagine donc que cela vient du traducteur IFC AllPlan. Si tu as un morceau de l'IFC AllPlan, je peux faire des tests.
