Insérer une image dans le tableau de nomenclature
MT
marius TATCHOU
08 février 2017
6724 0 1 0
Bonjour a tous,
s'il vous plait quelqu'un peut -il m'indiquer comment insérer l'image de la forme de l'armature dans un tableau de nomenclature sous REVIT 2016?
En effet dans le tableau de nomenclature j'ai beau ajouter le champ "image de la forme", les colonnes de celui ci sont toujours vide dans mon tableau de nomenclature.
Dans l'aide du logiciel il est demandé d'aller dans l’édition de la famille d'armature pour activer l'insertion de l'image de la forme, mais cette procédure m'affiche une fenêtre dans laquelle il me semble que je doit au préalable créer moi même une image et l’insérer dans le projet, or je m'attendait a ce que le logiciel génère automatiquement l'image de la forme de l'armature comme sous ASD par exemple. cela est il possible? si oui comment?
Merci d'avance pour votre aide.
s'il vous plait quelqu'un peut -il m'indiquer comment insérer l'image de la forme de l'armature dans un tableau de nomenclature sous REVIT 2016?
En effet dans le tableau de nomenclature j'ai beau ajouter le champ "image de la forme", les colonnes de celui ci sont toujours vide dans mon tableau de nomenclature.
Dans l'aide du logiciel il est demandé d'aller dans l’édition de la famille d'armature pour activer l'insertion de l'image de la forme, mais cette procédure m'affiche une fenêtre dans laquelle il me semble que je doit au préalable créer moi même une image et l’insérer dans le projet, or je m'attendait a ce que le logiciel génère automatiquement l'image de la forme de l'armature comme sous ASD par exemple. cela est il possible? si oui comment?
Merci d'avance pour votre aide.
Images
Réponses
exactement, tu dois créer des images et ensuite les charger dans chaque famille.
ce ne sont pas des schéma adaptatif
ce ne sont pas des schéma adaptatif
MA

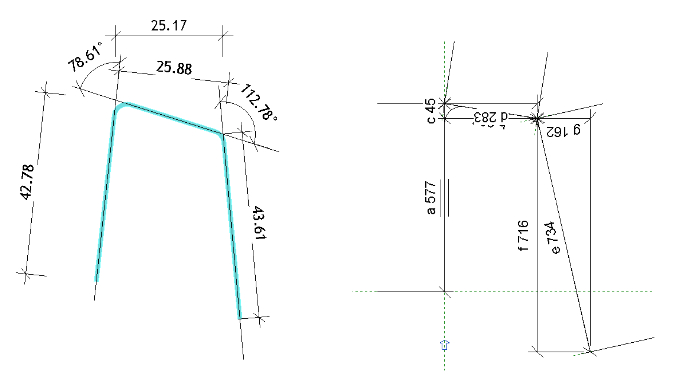

Je viens d'avoir le même besoin et je viens de me rendre compte qu'à l'ouverture de la famille les côtes ne correspondent pas à l'armature réel. (La forme coïncide mais pas les longueurs.)
Lorsque je souhaite modifier les valeurs dans les paramètre de côtes, cela n'a aucune incident sur le modèle (Il reste statique).
Existe t-il une fonction qui permet d'avoir les côtes réel du profil ?
Merci pour votre aide.
Lorsque je souhaite modifier les valeurs dans les paramètre de côtes, cela n'a aucune incident sur le modèle (Il reste statique).
Existe t-il une fonction qui permet d'avoir les côtes réel du profil ?
Merci pour votre aide.
