Interoperabilite Revit IFC
Quentin Ingwiller
9 janvier 2018
8.24K
2
Bonjour a tous,
Je suis en train de me renseigner sur les possibilites actuels qu'offre l'IFC. Seulemement, il y a quelaue chose que je n'arrive pas a faire. j aimerai attribuer une classe IFC a un modele generique. Les classes generique sont t elle limitees ? Ou l on peux faire une classe pour tout objet.

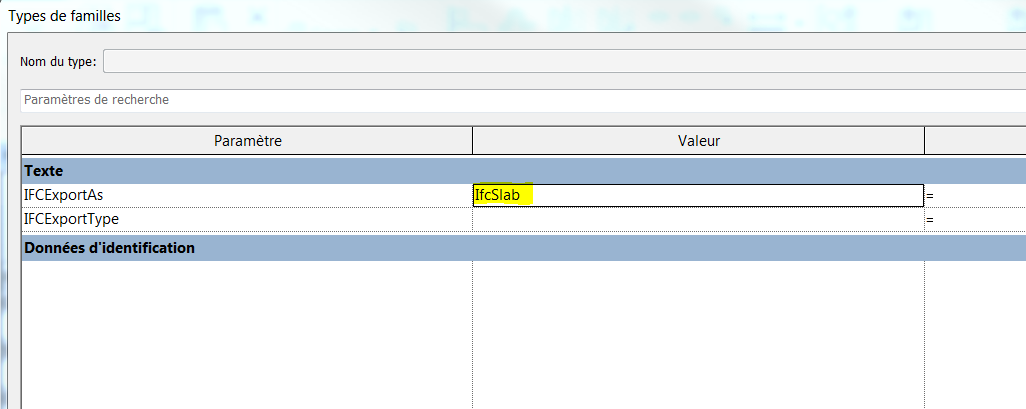

En prenant l exemple que vous trouverez en piece jointe, jai creer un modele generique correspondant a un plancher hourdi sauf que quand je veux le transformer en ifc il se regroupe sous la categorie objet et je voudrai qu'il se regroupe sous plancher houdis ou dalle. J ai deja ete dans les options de l IFC pour creer une classe IFC : jai essayer IfcSlab cela ne marche pas jai egalement ajouter des parametres partages IFCExportAs et IFCExportType sans resultat.
Quelquun aurez une solution ?
Merci
Je suis en train de me renseigner sur les possibilites actuels qu'offre l'IFC. Seulemement, il y a quelaue chose que je n'arrive pas a faire. j aimerai attribuer une classe IFC a un modele generique. Les classes generique sont t elle limitees ? Ou l on peux faire une classe pour tout objet.
En prenant l exemple que vous trouverez en piece jointe, jai creer un modele generique correspondant a un plancher hourdi sauf que quand je veux le transformer en ifc il se regroupe sous la categorie objet et je voudrai qu'il se regroupe sous plancher houdis ou dalle. J ai deja ete dans les options de l IFC pour creer une classe IFC : jai essayer IfcSlab cela ne marche pas jai egalement ajouter des parametres partages IFCExportAs et IFCExportType sans resultat.
Quelquun aurez une solution ?
Merci
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Solutions citées
Réponses
Alban de Chasteigner
·
Si c'est pour exporter depuis Revit, les jeux de propriétés personnalisés sont expliqués dans l'article ci-après :
https://www.bim42.com/2018/03/ifc-for-revit-1/
Et les IFCExportAs dans l’article suivant :
https://www.bim42.com/2018/03/ifc-for-revit-2/
https://www.bim42.com/2018/03/ifc-for-revit-1/
Et les IFCExportAs dans l’article suivant :
https://www.bim42.com/2018/03/ifc-for-revit-2/
François Bastier
·
Il faut avoir spécifié le mappage dans un fichier texte et selon une syntaxe particulière permettant d'indiquer dans quel groupe de propriété exporter telle ou telle propriété, cela peut permettre par exemple de regrouper vos paramètres partagés dans un "onglet" de propriétés dédiée plutôt que dans Autre(type)/Texte(type) ...
Je déterre un peu le sujet pour savoir si vous avez cette fameuse syntaxe particulière. j'ai un peu de mal à la trouver sur le net et ailleurs.
Merci.
Gabriel CASTEL
·
Composant / créer in situ et choisir la catégorie Sols.
Votre composant sera alors reconnu comme une dalle par les viewers IFC.
Vous pouvez également créer un paramètre partagé qui pourra être utilisé dans vos familles pour assigner une catégorie IFC à votre famille lors de l'export.
Pour aller plus loin:
Le mappage des propriétés partagées vers des jeux de propriétés spécifique se gère dans les options d'export IFC / export jeux de propriétés / exporter les jeux de propriétés définis par l'utilisateur. Il faut avoir spécifié le mappage dans un fichier texte et selon une syntaxe particulière permettant d'indiquer dans quel groupe de propriété exporter telle ou telle propriété, cela peut permettre par exemple de regrouper vos paramètres partagés dans un "onglet" de propriétés dédiée plutôt que dans Autre(type)/Texte(type) ...
En conclusion, vous pouvez aller assez loin dans les assignations de catégorie / type et propriétés. A voir selon si votre besoin n'est que ponctuel (solution 1) ou plus fréquent (solution 2) et si enfin vous souhaitez exploiter et gérer l'information de vos maquettes (solution 3).
Votre composant sera alors reconnu comme une dalle par les viewers IFC.
Vous pouvez également créer un paramètre partagé qui pourra être utilisé dans vos familles pour assigner une catégorie IFC à votre famille lors de l'export.
Pour aller plus loin:
Le mappage des propriétés partagées vers des jeux de propriétés spécifique se gère dans les options d'export IFC / export jeux de propriétés / exporter les jeux de propriétés définis par l'utilisateur. Il faut avoir spécifié le mappage dans un fichier texte et selon une syntaxe particulière permettant d'indiquer dans quel groupe de propriété exporter telle ou telle propriété, cela peut permettre par exemple de regrouper vos paramètres partagés dans un "onglet" de propriétés dédiée plutôt que dans Autre(type)/Texte(type) ...
En conclusion, vous pouvez aller assez loin dans les assignations de catégorie / type et propriétés. A voir selon si votre besoin n'est que ponctuel (solution 1) ou plus fréquent (solution 2) et si enfin vous souhaitez exploiter et gérer l'information de vos maquettes (solution 3).
Akli AM
·
Bonjour,
Dans ton modèle générique hourdi il faut créer un paramètre partagé " IFCExportAs" et tu lui affecte la classe IFC, en l’occurrence dans ton cas "IfcSlab"
ça devrait marcher
Dans ton modèle générique hourdi il faut créer un paramètre partagé " IFCExportAs" et tu lui affecte la classe IFC, en l’occurrence dans ton cas "IfcSlab"
ça devrait marcher
Quentin Ingwiller
·
Bonjour,
La visionneuse n'a pas d'impact dans cette problématique, Solibri model viewer vous permet d'afficher la catégorie IFC, changer de viewer ne changera pas le résultat.
Il nous faudrait quelques précisions:
Quel est le logiciel utilisé pour modéliser?
sur ALLPLAN, il suffit d'ajouter l'attribut IfcSlab à l'objet.
sur Archicad, il me semble (à confirmer) qu'il suffit de configurer un traducteur spécirfique et de reconfigurer l'assignation.
sur Revit (à confirmer) il est possible d'assigner une catégorie IFC à une catégorie ou une sous catégorie d'objet revit (dans les options IFC).

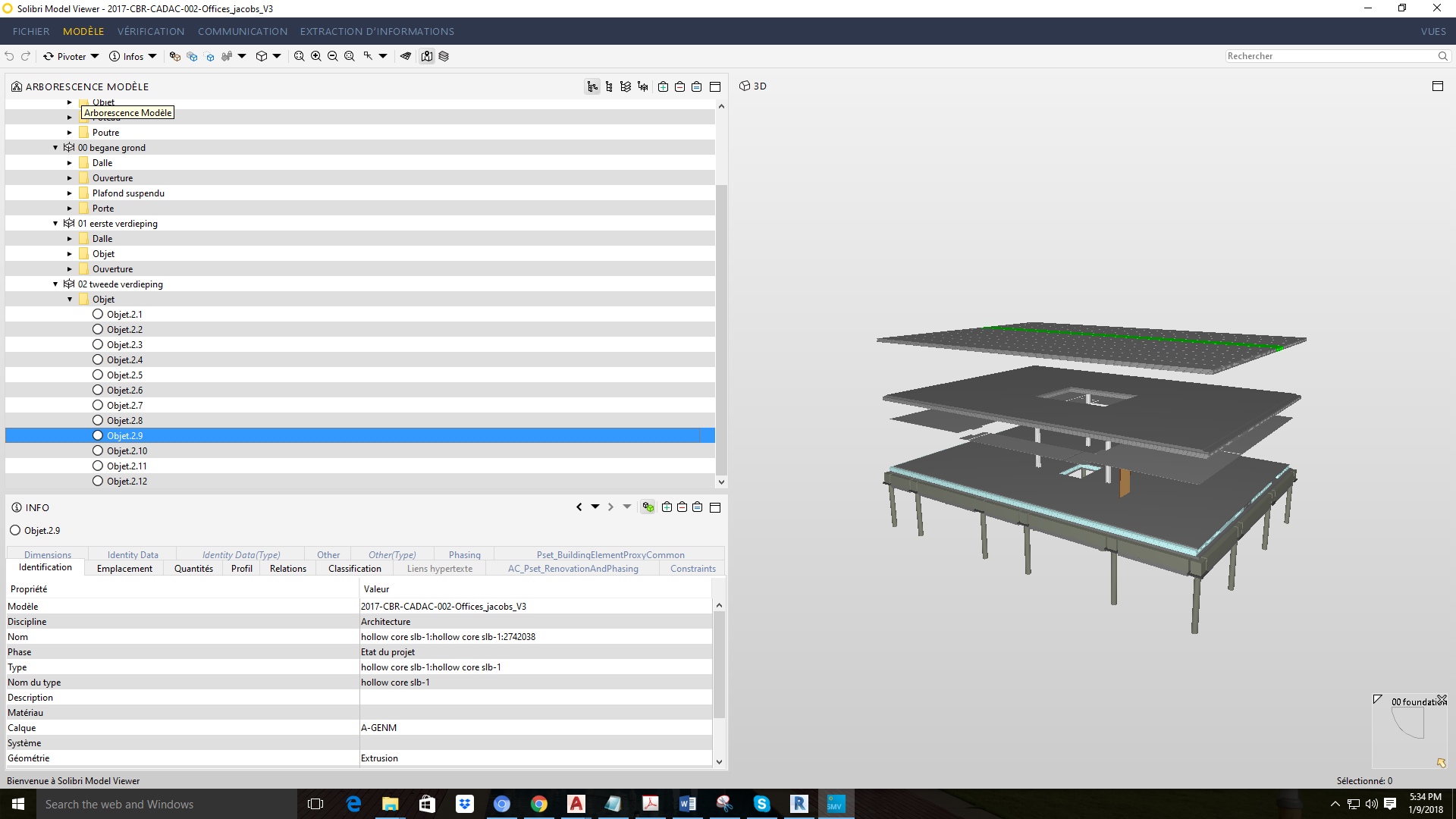

Jai fait une impression d ecran pour vous montrer l exemple. Je travaille sur Revit et justement je n arrive pas a assigner la categorie IFC a l element
Gabriel CASTEL
·
Bonjour,
La visionneuse n'a pas d'impact dans cette problématique, Solibri model viewer vous permet d'afficher la catégorie IFC, changer de viewer ne changera pas le résultat.
Il nous faudrait quelques précisions:
Quel est le logiciel utilisé pour modéliser?
sur ALLPLAN, il suffit d'ajouter l'attribut IfcSlab à l'objet.
sur Archicad, il me semble (à confirmer) qu'il suffit de configurer un traducteur spécirfique et de reconfigurer l'assignation.
sur Revit (à confirmer) il est possible d'assigner une catégorie IFC à une catégorie ou une sous catégorie d'objet revit (dans les options IFC).
La visionneuse n'a pas d'impact dans cette problématique, Solibri model viewer vous permet d'afficher la catégorie IFC, changer de viewer ne changera pas le résultat.
Il nous faudrait quelques précisions:
Quel est le logiciel utilisé pour modéliser?
sur ALLPLAN, il suffit d'ajouter l'attribut IfcSlab à l'objet.
sur Archicad, il me semble (à confirmer) qu'il suffit de configurer un traducteur spécirfique et de reconfigurer l'assignation.
sur Revit (à confirmer) il est possible d'assigner une catégorie IFC à une catégorie ou une sous catégorie d'objet revit (dans les options IFC).
Alexandre Ottolini
·
Moi j'utilise Bimvision et Tekla, ça gère peut être différemment les modèles et les groupes : https://www.tekla.com/fr/produits/tekla-bimsight et http://bimvision.eu/en/download/ en espérant t'avoir aidé
