Le BIM pour les bâtiment oui mais qu'en est il pour les infrastructures ?
Lionel Perrin
12 décembre 2014
12.56K
3
Bonjour à toutes et tous,
Cela fait plus de 10 ans que je fait des projets de VRD et d'infrastructures routières et ferroviaires. J'entends parlé du BIM sur Civil 3D depuis 2010 mais aujourd'hui qu'en est il ?
Je travaille quasi exclusivement sur les outils de Géomédia (france Brest : Covadis et Autopiste) qui sont des logiciels développés sur AutoCAD. Ces logiciels excellent dans la création de projet linéaire, mais rien ne permet de travailler et faire des passerelle avec d'autres logiciels.
Je travaille actuellement sur la création d'un workfow pour récupérer les données de ces logiciels afin de faire de la maquette numérique 3D.
Je donnerais des nouvelles aux grès de mes avancés.
Et vous comment gérer vous les infrastructures ?
Cordialement
Photos
Réponses
Clément VALENTE BTP.digital
·
Bonjour à tous,
Les logiciels Infraworks et Novapoint sont effectivement nouveaux autour de la table et ont su être des outils convaincants sur plusieurs grands projets routiers récent (contournement de Marseille par exemple).
Le sujet du BIM appliqué à la maquette numérique urbaine pose encore bien des questions : [url=http://bimbtp.com/conception/les-logiciels-de-maquette-numerique-urbaine/]quels logiciels[/url], [url=http://bimbtp.com/premium/les-niveaux-de-detail-dune-maquette/]quel niveau de détail[/url], quel(s) format(s) d'échange, [url=http://bimbtp.com/conception/la-maquette-numerique-urbaine/]dans quel but[/url] ?
Ce qui est sûr c'est que les atouts du BIM appliqué aux TP sont considérables et que le chemin reste encore à tracer.
arnaud GENTY
·
Bonjour à tous
Avez vous connaissance de formation intéressante pour un BE VRD afin de savoir ce que l'on attendra de nous dans les années futures ?
Comme devrons nous changer nos méthodes de travail, gérer les fichiers, les rendus, etc
Yann Nicolas
·

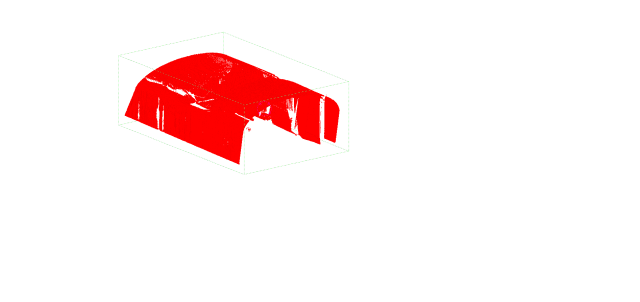

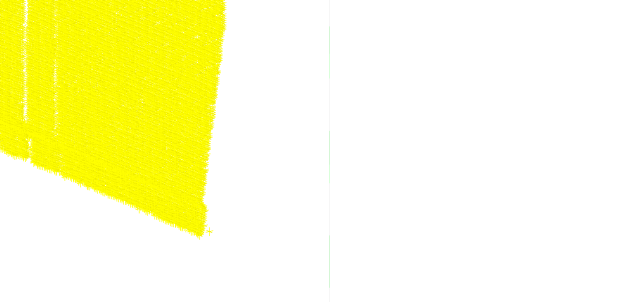

lorsque je génére un fichier dxf le résultat obtenu est une succession de points
je souhaiterais transformé le nuage de point sous la forme d un solide sous forme de bloc ou de ligne de référence
Lionel Perrin
·
Pourriez vous être plus précis ?
Yann Nicolas
·
bonjour
seriez vous m indiquer le moyen de transformer un nuage de points en un bloc filaire
les résultats obtenue ne me permette pas d avoir une grande précision
ce ne sont que de point cote a cote !!!
arnaud GENTY
·
bonjour
J'ai également reçu le mail. On verra ce que ça donne quand il sortira...
Lionel Perrin
·
Voici une partie du mail que j'ai reçu hier de Géomédia à propos de la V15 qui devrait sortir début d'année prochaine :
BIM et maquette numérique 3D
· Logiciel de conception BIM
· Intégration de projets dans le site
· Rendus et conception de maquettes numériques 3D
· Import/export IFC, Revit, InfraWorks, LandXML, etc.
Infraworks devient un logiciel incontournable et je pense que cela devient une solution dans une chaîne covadis autopiste - civil et Infraworks
benoit marechal
·
i on part en licence desktop cela va etre complexe (civil sera le meilleur candidat cependant)
si on part sur une solution plus complexe il existe des solutions pour intégrer des ifc (revit exporte parfaitment dans ce format)
arnaud GENTY
·
Toujours dans ma réflexion sur quel logiciel s'adaptera le mieux au BIm, Connaissez vous Microstation + power civil ?
Est-ce un bon outil pour les VRD ?
Ma démarche, en fait, est la suivante : Je recherche un logiciel qui gère tout ce qui est terrassement, tranchées, voirie, qui s'adaptera bien au BIM, qui saurait intégrer du Revit.
Actuellement sous Covadis, il manque certaines choses : pas de pièces spéciales en AEP genre Tés, coudes, ventouses... représentation des regards très légère.
La licence covadis + autocad est chère, microstation semble moins couteux...
benoit marechal
·
Bonjour un site en fr
http://www.vianova-systems.be/fr/
C'est une solution basée sur des modules spécialisés bureaux d'etudes (utilisant comme base autocad et fonctionnant egalement sur map et civil, un peu comme covadis) et un serveur bim organisé avec des Tâches, qui géré le travail de l'ensemble des intervenants. Si vous souhaitez des démos (en Fr ) c'est possible
Coté Geomedia ils propose la solution revit server d'autodesk, il me semble donc plutôt orienté building.
Cordialement
arnaud GENTY
·
Qu'est-ce que la solution Vianova ? je ne trouve rien de concret en français...
Que pensez-vous du dévloppement BIm sur covadis ?
Je m'explique par un exemple :
Réalisation d'un réseau AEP avec civil 3D : à priori, possibilitré de dessiner en 3d des Tés, coudes avec angulation, de les répertorier.
Avec covadis, pas d'angulation contrainte, aucun dessin de pièces spéciales.
Pour la réalisation d'un réseau EU par exemple, dans un terrain en pente, les représentations 3D lights, sans intégration des épaisseurs de béton du regard.
benoit marechal
·
Bonjour
Civil est bien surtout en prise en main, il n’intègre pas les données revit nativement il lui faudra des objet solid 3D.
il existe des solutions type serveur qui géreront les formats avec les contraintes métier et mettra a disposition pour chaque intervenant les données dont ils ont besoin. ce sont les Serveur BIM.
sur le marché il en existe plusieurs, la solution Full Autodesk est plutôt orientée building, la solution Vianova est plutôt orient infra avec intégration intelligente des IFC standard issus du building, ensuite il y a des solutions Dassault systems et Bentley mais assez lourd à déployer. (La solution de Vianova est plus ouverte sur les formats intégrable et surtout le partage et l'export des données que celle d'autodesk) tout dépend du projet que vous souhaitez réaliser.
Lionel Perrin
·
Civil 3D Intègre un lien avec Infraworks 360 dans les 2 sens.
Après je ne ferais pas de comparaison avec Covadis.
arnaud GENTY
·
Bonjour
Je travaille en BE VRD. Comme tout le monde, je me penche sur le BIM. J'ai découvert récemment autocad civil 3d. Avez vous des connaissances / retour sur ce logiciel ?
Il est conçu pour la VRD, a l'air plus pointu que Covadis, il intègre la gestion des données de Revit. Est-ce l'avenir ?
benoit marechal
·
Bonjour a tous,
pour rebondir sur le BIM dans l'infra , il existe Infraworks, très belle solution en étude d'urbanisme avant projet, qui intègre très facilement maquette revit, 3D, SIG .... J'ai réalisé un projet d’étude dans une maquette infraworks.
Il existe également un serveur BIM de la société Vianova Systems (ma société ;) )
Cette solution a pour nom Novapoint Quadri DCM (Design, Construct, Manage) cette solution permet de gérer des grands projets de conception, VRD, linéaire (routier et ferroviaire) de plusieurs centaines de kilomètres. Le serveur est connecté dynamiquement à des postes bureau d'étude, comme covadis, civil ... L'IFC est reconnu permettant une intégration de plusieurs maquette BIM revit (par Exemple) dans le projet global.
Cette solution permet de gérer les projets multi-lots, multilingues... le tout en 3D et en mode sécurisé.
Voici une petite vidéo:
[video]https://www.youtube.com/watch?v=QdAPPMlcw9Y[/video]
Cordialement Benoit
HEXABIM
·
merci Antonio, voici une autre vidéo aussi intéressante pour les VRDistes:
[video]https://www.youtube.com/watch?v=J-O3nSwne0o[/video]
Antonio MEIRELES
·
Super, ma deuxième tentative s'a été raté!
Je pense que cette vidéo répond à beaucoup de questions concernant la topographie sur Revit.
HEXABIM
·
Je viens d’insérer la vidéo, il suffit de cliquer sur l’icône 'video' juste au dessus ;)
Antonio MEIRELES
·
Voici un youtube intéressant pour voir comment développer la topographie sur Revit, ce n'est pas un module supplémentaire, fait partie de revit de base.

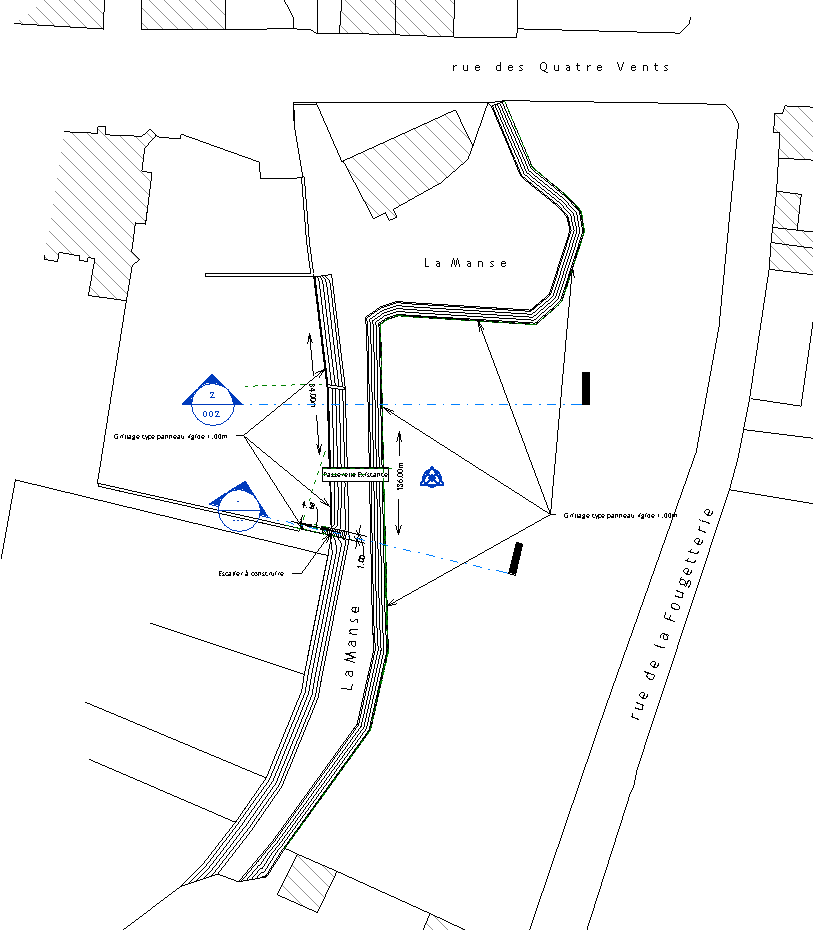

Aussi un projet ce clôture bord d'une rivière que j'ai réaliser sur Revit, rendu et implantation, fait à partir du cadastre.
[video]https://www.youtube.com/watch?v=203Y1cXq14o[/video]
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Lionel Perrin
·
Le BIM infra est en marche. Mais il va falloir attendre que les IFC soit choisis et définie par smartbuilding.
En attendant, j'avance sur la maquette numérique infra est espère pouvoir très rapidement déposer des maquettes.
Cordialement
Lionel Perrin
·
reçu ce matin par mail :
Géomédia et le BIM
BIM, maquettes numériques, nuages de points et COVADIS
Madame, Monsieur,
Le BIM, la maquette numérique, les nuages de points, les drones, les scanners 3D, toutes les nouvelles technologies numériques sont en train de révolutionner vos métiers et le rôle du logiciel devient de plus en plus important.
Afin d’accompagner ses clients dans cette transition numérique, GEOMEDIA a décidé de généraliser la technologie objet dans la version 14 de COVADIS et de devenir un partenaire majeur d’Autodesk dans la distribution, la formation et le support technique du logiciel BIM Revit.
Cinq ingénieurs de GEOMEDIA ont été formés au logiciel Revit afin de vous assister dans la création et la gestion de maquettes numériques partant de nuages de points.
Si vous êtes intéressés par ces problématiques, n’hésitez pas à nous contacter pour tout renseignement complémentaire.
Nous vous prions d’agréer, Madame, Monsieur, l’expression de nos sentiments distingués.
En tant que formateur sur les produits Géomédia je me tiens à votre disposition pour tout renseignement.
Perrin lionel : 06.83.82.23.82
Mail [email protected]
PATRICK ROBERT
·
Nicolas,
Sur Allplan est-ce que tu as le module modeleur de terrain ? c'est une option dans les licences donc payante !
Christophe MAIGNAN
·
@ Lionel PERRIN
D'après cette page il n'existe pas en effet d'outils qui permettent de lier maquette numérique et VRD. Je vous souhaite bon courage dans votre projet de développement.
Dans un de mes anciens bureaux d'études, ils utilisent Covadis également.
@Nicolas SCHERER
Il y a un modeleur de terrain 3D dans Allplan, par contre je ne m'en suis jamais servi donc je ne sais pas ce qu'il vaut...
Nicolas SCHERER
·
Bonjour,
Quant à moi je voudrais savoir comment est créé l' environement en 3D ? (terrain modélisé ?)
