Comment obtenir une ligne de trajectoire brisée, en vue éclatée, sur Revit ?
FL
Francis L'Haridon
12 mars 2020
4554 0 1 0
Bonjour à tous
On peut déplacer des éléments du modèle, par exemple une fenêtre, hors de celui-ci, pour créer une sorte de vue "éclatée", pour rendre l'ensemble plus compréhensible.
On peut ensuite rajouter des trajectoires avec l'outil... Trajectoires. Pas de problème.
Dans le livre "Revit Architecture, Développement de projet et bonnes pratiques" de Julie Guézo et Pierre Navarra, il est écrit, p 340, que ces lignes de trajectoire peuvent être droites ou brisées. Et il y a une figure représentant ces deux possibilités.
Question : Comment fait-on pour avoir une ligne de trajectoire brisée ?
En pièce jointe, des lignes brisées... droites.
D'avance merci
@ plus
On peut déplacer des éléments du modèle, par exemple une fenêtre, hors de celui-ci, pour créer une sorte de vue "éclatée", pour rendre l'ensemble plus compréhensible.
On peut ensuite rajouter des trajectoires avec l'outil... Trajectoires. Pas de problème.
Dans le livre "Revit Architecture, Développement de projet et bonnes pratiques" de Julie Guézo et Pierre Navarra, il est écrit, p 340, que ces lignes de trajectoire peuvent être droites ou brisées. Et il y a une figure représentant ces deux possibilités.
Question : Comment fait-on pour avoir une ligne de trajectoire brisée ?
En pièce jointe, des lignes brisées... droites.
D'avance merci
@ plus
Images
Réponses
Bonjour,
Il suffit de sélectionner les trajectoires et dans les propriétés sélectionner maintenant "brisé".
Il suffit de sélectionner les trajectoires et dans les propriétés sélectionner maintenant "brisé".
RV
Bonjour
En sélectionnant la trajectoire, il suffit de changer "droit" par "brisé" dans les propriétés.
En sélectionnant la trajectoire, il suffit de changer "droit" par "brisé" dans les propriétés.
WL
Bonjour à tous, bonjour Waja et Raphaël
Merci pour vos réponses. Je n'avais pas vu la propriété de l'occurrence, et pourtant, il ni en a pas beaucoup...
@ plus
Merci pour vos réponses. Je n'avais pas vu la propriété de l'occurrence, et pourtant, il ni en a pas beaucoup...
@ plus
FL

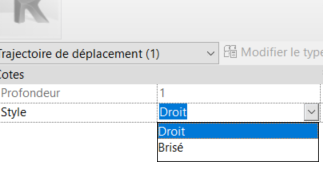

Bonjour, il faut sélectionner la ligne et modifier le style de trajectoire dans la fenêtre des propriétés :
