Bonjour à tous,

Je travaille dans un BE structure et nous utilisons Revit pour nos plans de coffrage.
Nous sommes confrontés à un problème au niveau des lignes cachées. Je m'explique :

-Notre gabarit de vue Revit est configuré afin d'orienter nos vues vers le haut. Ainsi, pour un plan de plancher haut, nous voyons les poutres et réservations qui se situent au dessus de ce niveau.

-Ce gabarit est paramétré en "Ligne cachée", et nous appliquons de la transparence dans les murs, sols et ossatures afin de pouvoir afficher les éventuelles réservations et nos impacts qui sont gérés par des filtres (voiles, poteaux, etc... faisant appel à un paramètre de niveau a renseigner manuellement). Jusque là, pas de soucis.

-Nous avons une famille de réservation de sol (créée à partir du modèle générique métrique sol) et avec laquelle nous pouvons placer une trémie ou un décaissé de dalle dans nos projets Revit. Les lignes de contours de cette famille sont paramétrés de façon à ce que le décaissé s'affiche en ligne pointillés.

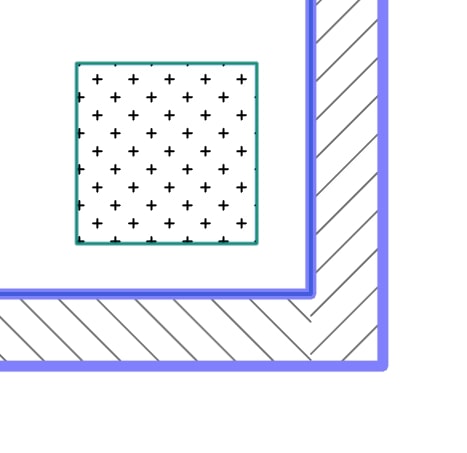

En revanche, lorsque nous plaçons un décaissé dans une dalle, les contours de celui ci ne s'affichent pas de la façon souhaité. (voir image "Résultat non souhaité"). En effet, ce sont les contours de dalle qui s'affiche en trait plein.

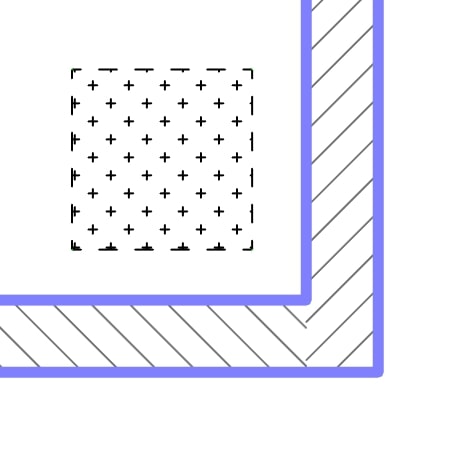

Comment faire pour que ces traits de découpes de dalle (lignés censés être en cachées) soit invisible ou en pointillés ? (voir image "Résultat souhaité")

Merci d'avance
