Lignes de détail à l’impression sortent superposées avec une ligne verte

CR César Ribeiro
9 avril 2019
3.42K
2
Bonjour tout le monde,

J’espère que vous pourriez m’aider. Je suis actuellement en phase exécution sur un projet avec le logiciel Revit 2018.3.

J’ai rencontré un problème auquel je ne trouve pas de solution. En fait mes lignes de détails lorsque j’imprime le plan elles sortent superposées à une ligne verte.

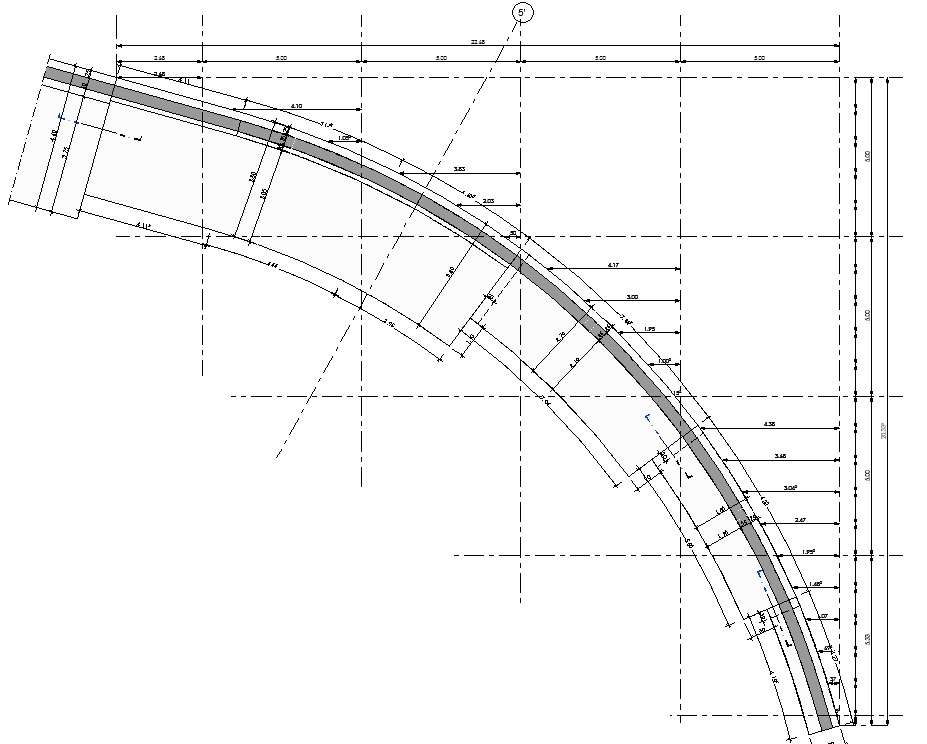

Je vous joins quelques captures d’écran, sur un autre forum j’ai trouvé un sujet similaire et la solution proposée était dans le panneau des propriétés, changer afficher les lignes cachées, tout par afficher les lignes caches par discipline en effet ça marche les lignes vertes disparaissent mais je ne vois pas non plus les murs en béton armé cachés sous ma fondation. Donc cette solution ne me convient pas.

Merci d’avance pour votre aide.

Photos

hxrel-u

Caneco Electrical
Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Caneco BT
Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Teleportation
Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
APCSmart
Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
APCKutch
Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
DECK
Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Geoniks
Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
MEP Designer
Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Statut
Standard
Axogram
Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
TC-BIM
Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
GstarBIM
Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Ploterr
Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
ArchiFrame
Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Timber Bundle
Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
AutoCAD
Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
TopSolid'Steel
Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Tekla Structural Designer
Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Rhino Banana
Plugin pour Rhino 3D générant des visualisations architecturales et des images par intelligence artificielle directement depuis un viewport ou un plan 2D à destination des architectes, designers et paysagistes.
ArkoAI
Plugin de rendu par intelligence artificielle pour Revit, Rhino, SketchUp et application web, permettant de générer des images de conception depuis la vue active pour les architectes et paysagistes.
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Prevue
Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Spatialbound
Plateforme de simulation et de conception spatiale permettant de transformer n'importe quelle localisation réelle en environnement 3D interactif pour réaliser des analyses de confort et des simulations physiques en temps...
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.

hxrel-t

MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
SiloLink
Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
tcpScancyr
Logiciel de traitement de nuages de points issus de scanners 3D pour l'analyse géométrique, le contrôle de sections et la génération de rapports d'inspection pour les tunnels routiers et ferroviaires.
OpenAEC
Plateforme de contrôle qualité BIM orientée openBIM, elle centralise la définition de règles IDS et bSDD pour automatiser la vérification des modèles, la gestion des écarts et le suivi des...
Open BIM Model Checker
Outil de coordination BIM dédié à la revue de maquettes, il permet la détection de collisions et la gestion d'anomalies synchronisées au sein de l'écosystème collaboratif BIMserver.center.
IfcTester
Outil open source permettant de créer, lire et valider des fichiers IDS pour contrôler la conformité de modèles IFC, utilisable en ligne de commande, via une bibliothèque Python ou une...
IFCLint
Plateforme SaaS de contrôle, de correction et d’enrichissement de modèles IFC, permettant de valider la conformité aux exigences IDS et d’exporter des données BCF pour la coordination BIM.

Solutions citées

Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

CR César Ribeiro
·

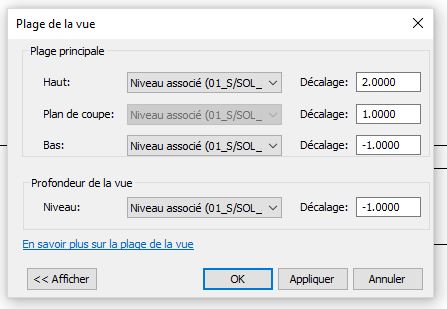

J’ai trouvé d’où venait le problème, en fait c’est lié à la plage de vue si la plage de vue bas est négative par rapport au niveau associé nous ne voyons plus la ligne de détail en elle-même mais des lignes cachées.

Donc si j’ai bien compris la ligne de détail est associé directement à un niveau chose qui peu sembler logique. Mais dès que nous voyons plus bas que le niveau de la vue elle devins une ligne cachée.

Bon tout cela n’apporte pas de solution mais donne déjà une piste. J’espère que cela vous aidera à trouver une solution a ce problème épineux.

Merci d'avance.
FB François Bastier
·
Bonjour tout le monde,

J’espère que vous pourriez m’aider. Je suis actuellement en phase exécution sur un projet avec le logiciel Revit 2018.3.

J’ai rencontré un problème auquel je ne trouve pas de solution. En fait mes lignes de détails lorsque j’imprime le plan elles sortent superposées à une ligne verte.

Je vous joins quelques captures d’écran, sur un autre forum j’ai trouvé un sujet similaire et la solution proposée était dans le panneau des propriétés, changer afficher les lignes cachées, tout par afficher les lignes caches par discipline en effet ça marche les lignes vertes disparaissent mais je ne vois pas non plus les murs en béton armé cachés sous ma fondation. Donc cette solution ne me convient pas.

Merci d’avance pour votre aide.


Bonjour,

serait-il possible d'envoyer le fichier d'origine afin que nous puissions analyser le fichier et établir les causes de ce problème ?
M Matthieu
·
A mon avis, ta vue est en ligne cachées "tout", et dans les styles d'objets les lignes cachées de la catégorie en question doivent être de couleur verte, donc sortent de cette couleur à l'impression.
CR César Ribeiro
·
En plus à l'écran on ne les vois même pas :(
SJ Sylvain Josserand
·
Bonjour,

J'ai eu le souci également le même souci sur plusieurs projets, effectivement je n'ai pas non plus trouvé d'autres solution que celle de masquer les lignes cachées ou de faire avec les pointillés verts... Rageant ! Et non il ne s'agit en effet pas de plan de référence / construction...

Si quelqu'un a une solution je suis également intéressé !

Bonne journée
CR César Ribeiro
·
Les plans de référence sont masqués dans la vue. Et ce que je trouve le plus bizarre c’est le fait que sur un autre fichier vierge. Ce problème ne se reproduit pas. Mais je l’avais déjà rencontré sur au autre projet.

Mais merci
KC kevin caresmel
·
Bonjour,

As-tu vérifié que l'option (Masquer les plans de réf./construction) est bien coché dans ta configuration de l'impression ?
