Aziz Ammar
·
Merci bien Karim pour cette info
Matériaux et IFC
ASSILI Karim
24 mai 2018
8.47K
1
Bonjour,

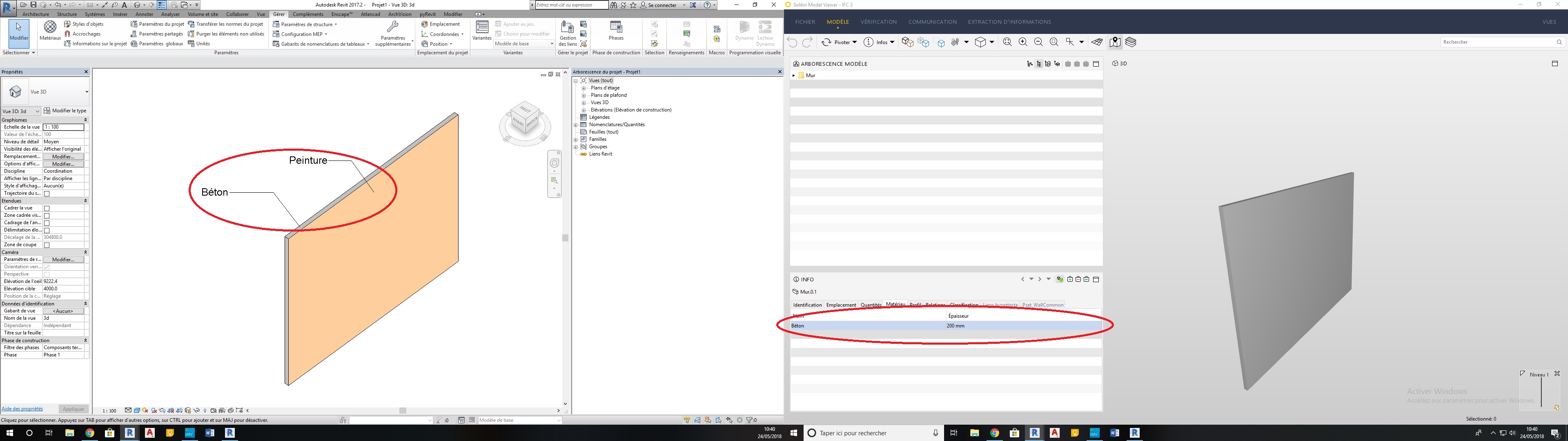

J'ai essayé d'exporter en IFC un élément dont on a appliqué une peinture sur une de ses surfaces. En visualisant le fichier IFC, on trouve pas les peintures appliquées sur les surfaces.
Y a t-il un moyen pour faire exporter les matériaux de surfaces ?
Merci pour votre collaboration.
J'ai essayé d'exporter en IFC un élément dont on a appliqué une peinture sur une de ses surfaces. En visualisant le fichier IFC, on trouve pas les peintures appliquées sur les surfaces.
Y a t-il un moyen pour faire exporter les matériaux de surfaces ?
Merci pour votre collaboration.
Photos
Réponses
ASSILI Karim
·
Bonjour Aziz,
Autodesk confirme que la perte des textures lors de l'export IFC est une limitation dans Revit . On attend les améliorations dans les versions qui suivent.
https://knowledge.autodesk.com/fr/search-result/caas/sfdcarticles/sfdcarticles/FRA/Revit-Exporting-material-textures-to-IFC.html
Autodesk confirme que la perte des textures lors de l'export IFC est une limitation dans Revit . On attend les améliorations dans les versions qui suivent.
https://knowledge.autodesk.com/fr/search-result/caas/sfdcarticles/sfdcarticles/FRA/Revit-Exporting-material-textures-to-IFC.html
Aziz Ammar
·
Salut tout le monde,
Auriez vous trouvé un moyen d'exporter les textures et les couleurs définies sur Revit dans un export IFC ?
Il faut savoir que je doit exporter en 2x3, du coup si vous avez déjà modifié ses paramètres prédéfinis et que ça a marché chez vous, je vous serait reconnaissant de me donner la solution.
Auriez vous trouvé un moyen d'exporter les textures et les couleurs définies sur Revit dans un export IFC ?
Il faut savoir que je doit exporter en 2x3, du coup si vous avez déjà modifié ses paramètres prédéfinis et que ça a marché chez vous, je vous serait reconnaissant de me donner la solution.
HEXABIM
·
Je ne vois pas bien comment scinder une face d'un mur existant, dessiner la forme complexe et appliquer la peinture est plus compliqué ou chronophage que de créer un nouveau mur (peinture penser à rester au dessus de 0.8 mm d'épaisseur) et modifier sa forme/son "profil".
Question sinon: quel est l'objectif à atteindre en exportant dans l'IFC le matériau ? Les textures dépendent largement des moteurs graphiques utilisés pour les afficher et possèdent donc une interopérabilité très faible (même dans un même écosystème logiciel/applicatif. Autodesk bonjour)
Question sinon: quel est l'objectif à atteindre en exportant dans l'IFC le matériau ? Les textures dépendent largement des moteurs graphiques utilisés pour les afficher et possèdent donc une interopérabilité très faible (même dans un même écosystème logiciel/applicatif. Autodesk bonjour)
ASSILI Karim
·
j'ai testé l'export en IFC4 , il n'exporte non plus les surface peintes !
la solution d'ajout de quelque mm de couche d'enduit est un peu limitée quand on veut appliquer la surface de peinture sur une partie de mur , et ça se complique de plus avec la complexité de la forme de surface à peindre !
la solution d'ajout de quelque mm de couche d'enduit est un peu limitée quand on veut appliquer la surface de peinture sur une partie de mur , et ça se complique de plus avec la complexité de la forme de surface à peindre !
Rémy NAVARRO
·
Attention à l'IFC4, très régulièrements il n'exporte pas complètement les objets/data de la maquette...
Tu peux aussi ouvrir ton fichier IFC avec un éditeur de texte est aller directement modifier la couleur.
Mais cela reste complexe.
Tu peux aussi ouvrir ton fichier IFC avec un éditeur de texte est aller directement modifier la couleur.
Mais cela reste complexe.
Julien RODESCHINI
·
Bonjour,
Les textures ne sont pas exportées en IFC 2x3, d'où l'intérêt parfois d'utiliser une couleur qui se rapproche du matériau (je n'ai pas encore essayé en IFC4). La couleur visible dans la visionneuse sera la couleur utilisée pour dessiner le mur dans votre logiciel.
Les textures ne sont pas exportées en IFC 2x3, d'où l'intérêt parfois d'utiliser une couleur qui se rapproche du matériau (je n'ai pas encore essayé en IFC4). La couleur visible dans la visionneuse sera la couleur utilisée pour dessiner le mur dans votre logiciel.
Alban de Chasteigner
·
Je te conseille de tester un export en IFC4 où les matériaux semblent posséder plus de propriétés.
Tu pourrais aussi faire une couche de peinture de quelques mm dans ta paroi pour être sûr qu'elle soit visible en IFC.
Tu pourrais aussi faire une couche de peinture de quelques mm dans ta paroi pour être sûr qu'elle soit visible en IFC.
