Antoine Loock
·
Merci c'était la discipline.
Mes coupe disparaissent des que j’applique un gabarit de vue
Antoine Loock
29 avril 2019
6.11K
1
bonjour, mes coupe disparaissent des que j’applique un gabarit de vue.
Comment ré afficher mes coupe sans changer mon gabarit de vue
Comment ré afficher mes coupe sans changer mon gabarit de vue
Photos
hxrel-u
hxrel-m
Solutions citées
Réponses
François Bastier
·
Bonjour,
Il faut d'abord savoir pourquoi les coupes sont masquées. Il peut y avoir différents paramètres à contrôler. Julien Clarety en a présenter un, mais il faut aussi contrôler, dans les propriétés du gabarit de vue :
- Les filtres d'affichage
- La discipline (par exemple : une coupe Structure n'est pas visible dans un plan d'étage Architecture)
- La phase de la coupe et le filtre de phase déclaré par le gabarit de vue
- L’échelle de la vue imposée par le gabarit de vue et les échelles pour lesquelles la coupe est invisible
Il faut d'abord savoir pourquoi les coupes sont masquées. Il peut y avoir différents paramètres à contrôler. Julien Clarety en a présenter un, mais il faut aussi contrôler, dans les propriétés du gabarit de vue :
- Les filtres d'affichage
- La discipline (par exemple : une coupe Structure n'est pas visible dans un plan d'étage Architecture)
- La phase de la coupe et le filtre de phase déclaré par le gabarit de vue
- L’échelle de la vue imposée par le gabarit de vue et les échelles pour lesquelles la coupe est invisible
Julien Clarety
·

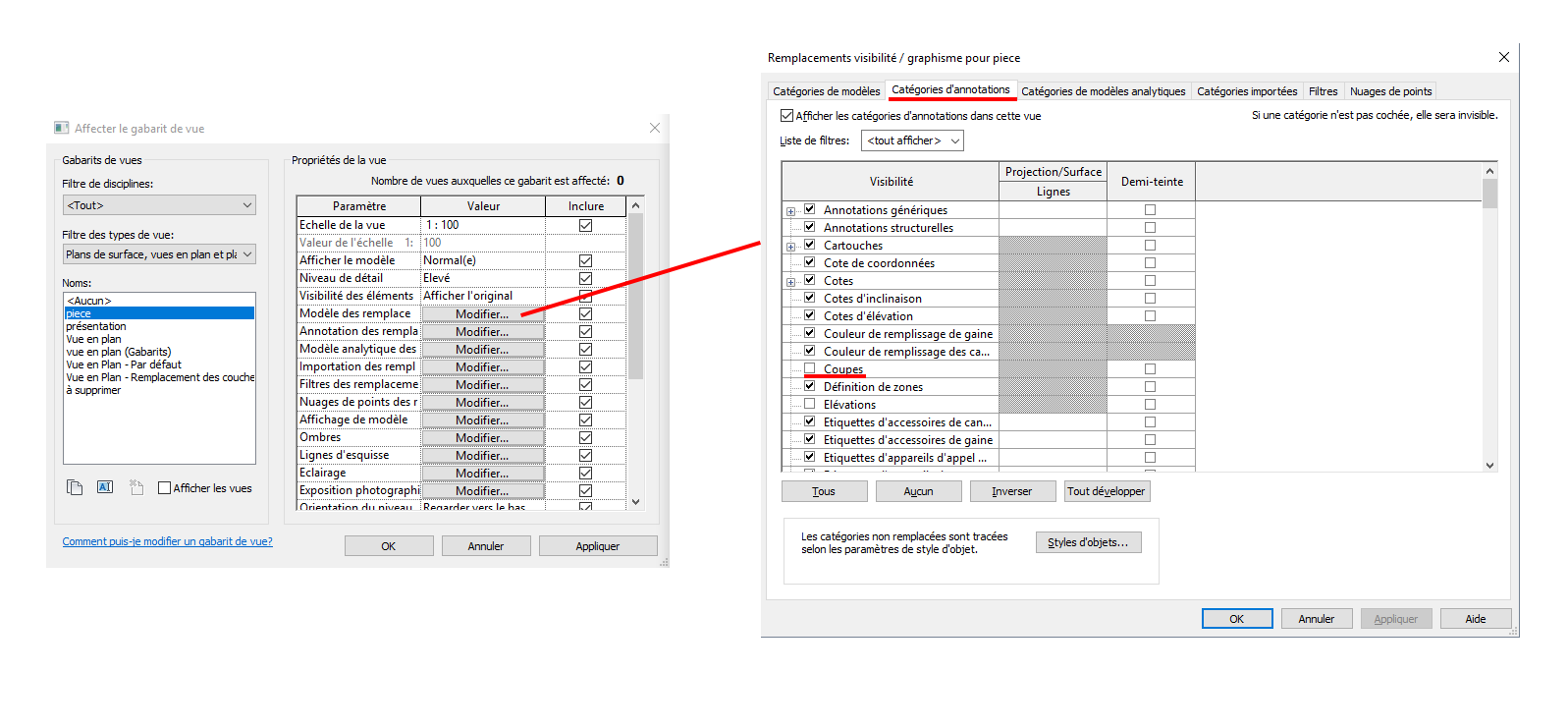

Dans tes gabarits de vue, sélectionne celui que tu as affecté à tes vues. -> Modèle des remplacements -> catégories d'annotations -> cocher coupe.
Tu verras les coupes sur toutes les vues comprenant ce gabarits.
Cordialement.
