Bonjour,

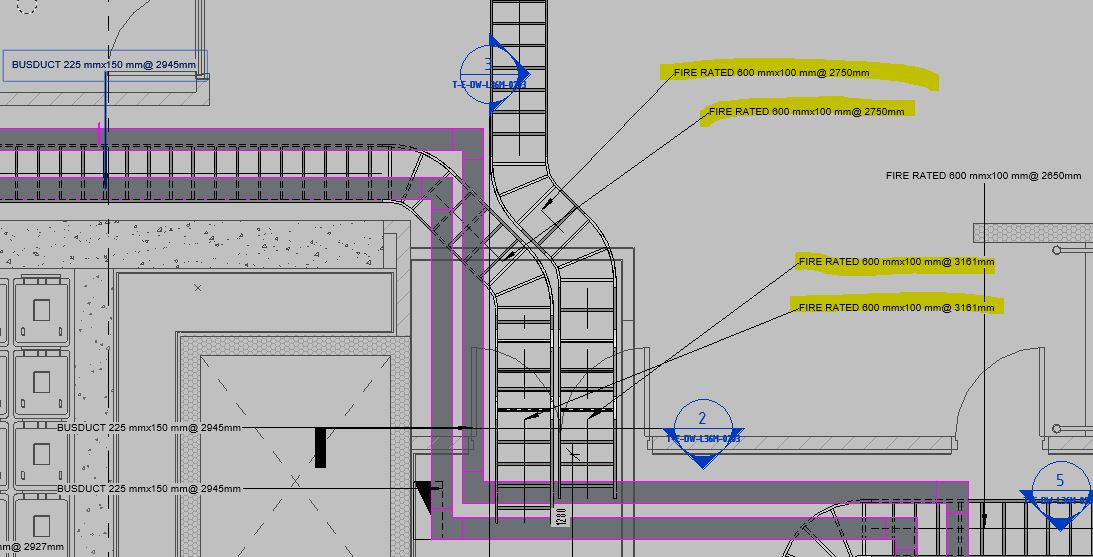

Sur ma vue en plan, mes etiquettes indiquent le niveau d'elevation de base ( ici lower ground )

Savez-vous comment modifier ( pour l'etiquette ) le niveau d'elevation qui doit-etre pris en compte ( par exemple le sol )

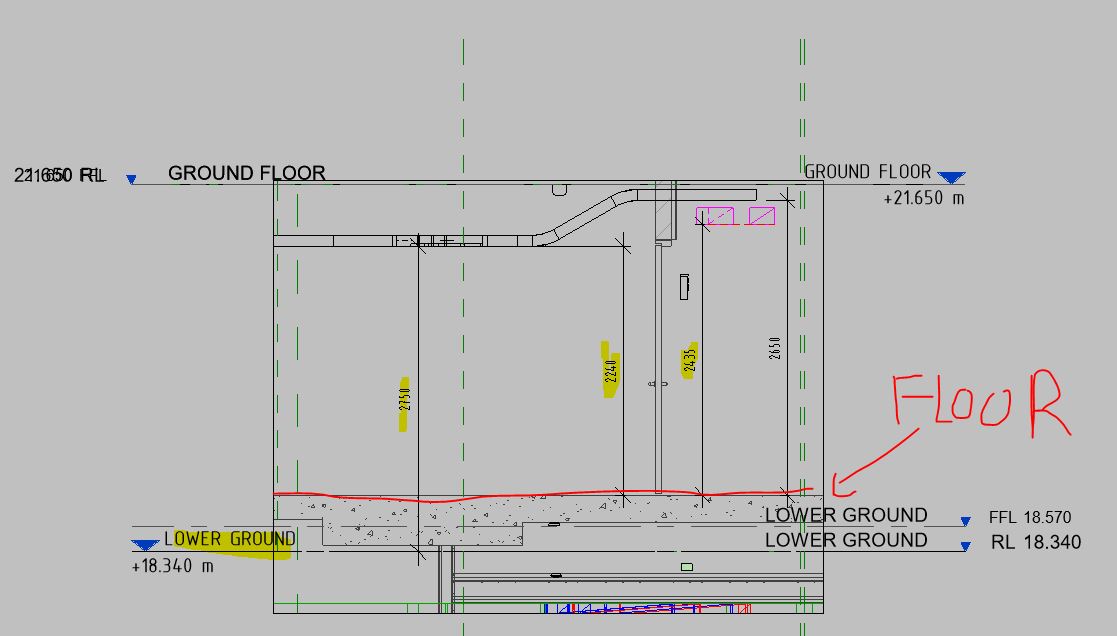

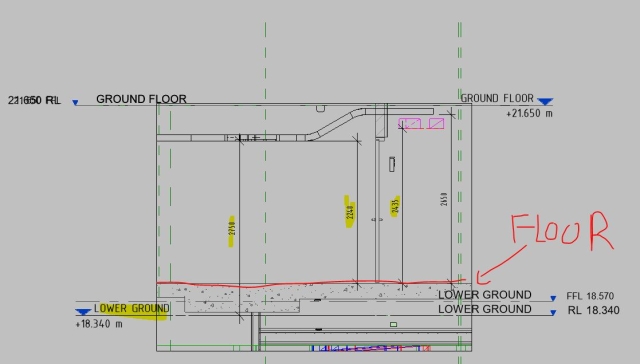

En pj la vue en plan et une coupe.

Merci d'avance
Pièces jointes
Réponse acceptée Pending Moderation
0
Votes
Annuler
Il y a plusieurs moyens de régler ton problème.
Un calcul effectué par dynamo et une valeur entrée dans un paramètre partagée pourrait être une bonne option. La fonction" lancer de rayon" pourrait te donner la distance par rapport au sol.
Si tu as des pièces bien définies et aucun décaissé de sol, tu pourrais également utiliser les propriétés des pièces pour retrouver les sols sous les chemins de câbles.
  1. il y a plus d'un mois
  2. Général
  3. # 1
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Alban,

Merci pour ta reponse. Par contre je ne vois pas trop comment faire pour ta deuxieme solution.

J'imagine que je dois modifier quelque chose dans la famille de mon tag ?
  1. il y a plus d'un mois
  2. Général
  3. # 2
Réponse acceptée Pending Moderation
0
Votes
Annuler

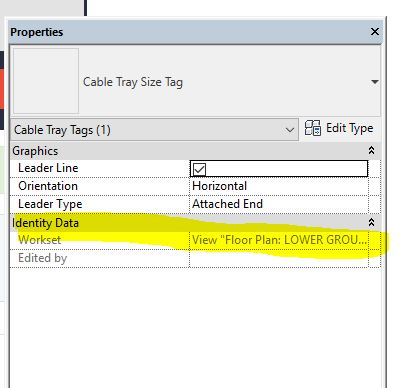

Et il y a til un moyen de mofier le worket de la propriete de l'etiquette

voir pj
Pièces jointes
  1. il y a plus d'un mois
  2. Général
  3. # 3
Réponse acceptée Pending Moderation
0
Votes
Annuler
Ce n'est pas possible de modifier la propriété workset.
Elle t'informe que ton étiquette est placée sur le plan d'étage Lower Ground.

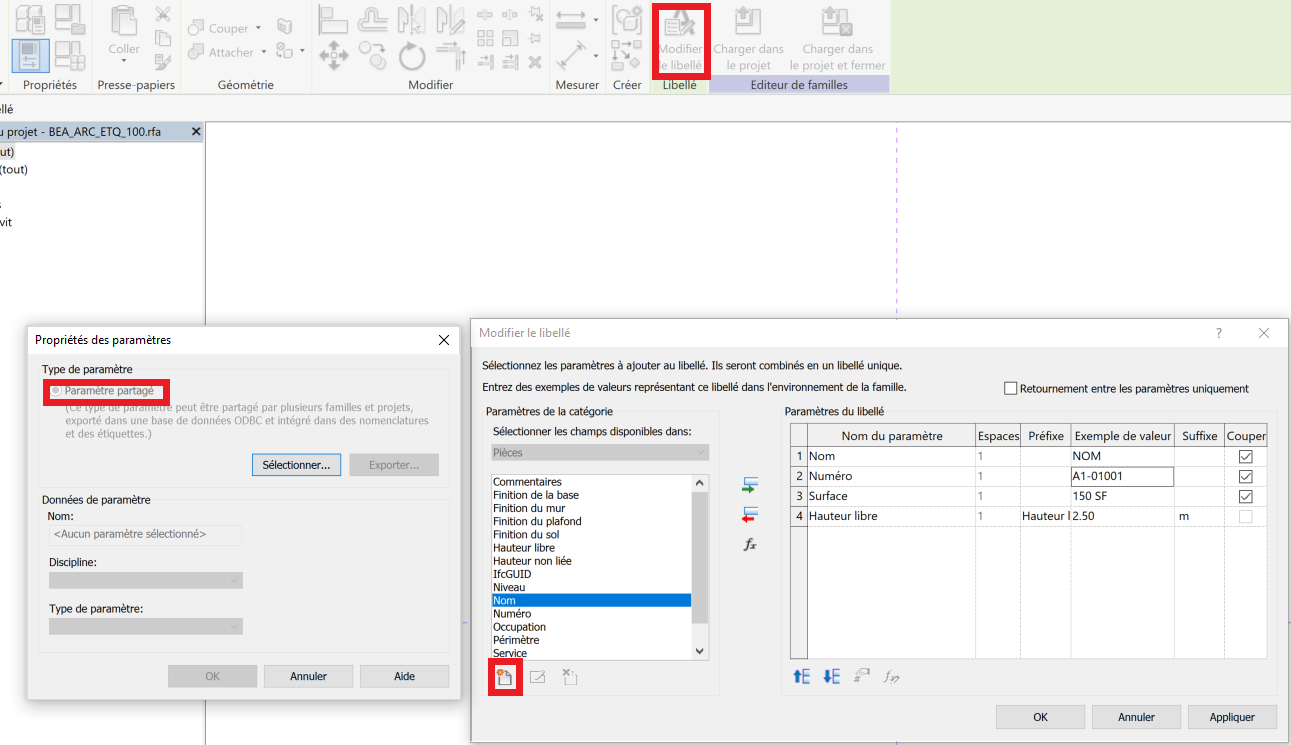

Il te faut ajouter un paramètre partagé à la fois à la catégorie chemin de câbles et dans le libellé de ton étiquette.
Tu peux ensuite saisir manuellement ou avec Dynamo les hauteurs.

Si le niveau fini est le même partout, la solution la plus simple est de créer un nouveau niveau à l'altimétrie du fini et de réaffecter avec dynamo les chemins de câbles et raccords existants à ce nouveau niveau.
Comme ça pas besoin de paramètre partagé.
Pièces jointes
  1. il y a plus d'un mois
  2. Général
  3. # 4
