Nomenclature : Ligne de modèle
JD
Julien Dauboin
02 octobre 2019
4711 0 4 0
Bonjour à tous,
J'ai un problème, je n'arrive pas à récupérer les longueurs de "modèle de Ligne" que ça soit avec une nomenclature ou avec dynamo.

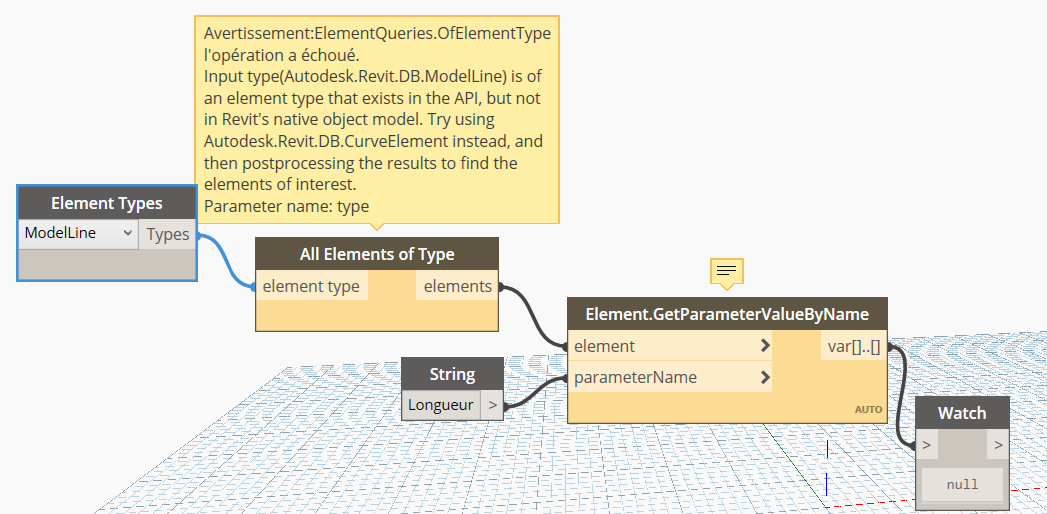

Sur Dynamo, j'ai cet avertissement qui s'affiche. Pj (En gros : C'est un type d’élément existant dans l'API mais pas dans le modèle natif de revit). Ça fonctionne bien avec des murs mais là... je sèche.(Dans l'exemple ci-dessous je n'ai pas filtré les styles de lignes données qui m'intéresse).
Merci de votre aide.
MAJ 02/10 : je sais qu'il est possible de créer une famille de "Elément de détail métrique (ligne)" est récupérer la longueur. Mais sans cette possibilité je ne vois pas.
J'ai un problème, je n'arrive pas à récupérer les longueurs de "modèle de Ligne" que ça soit avec une nomenclature ou avec dynamo.
Sur Dynamo, j'ai cet avertissement qui s'affiche. Pj (En gros : C'est un type d’élément existant dans l'API mais pas dans le modèle natif de revit). Ça fonctionne bien avec des murs mais là... je sèche.(Dans l'exemple ci-dessous je n'ai pas filtré les styles de lignes données qui m'intéresse).
Merci de votre aide.
MAJ 02/10 : je sais qu'il est possible de créer une famille de "Elément de détail métrique (ligne)" est récupérer la longueur. Mais sans cette possibilité je ne vois pas.
Images
Réponses
Bonjour,
Au lieu de "Element Type" utilise "Catégories" et "All Elements of Category" pour sélectionner tes lignes
ça devrait marcher
cdt
Au lieu de "Element Type" utilise "Catégories" et "All Elements of Category" pour sélectionner tes lignes
ça devrait marcher
cdt
AA

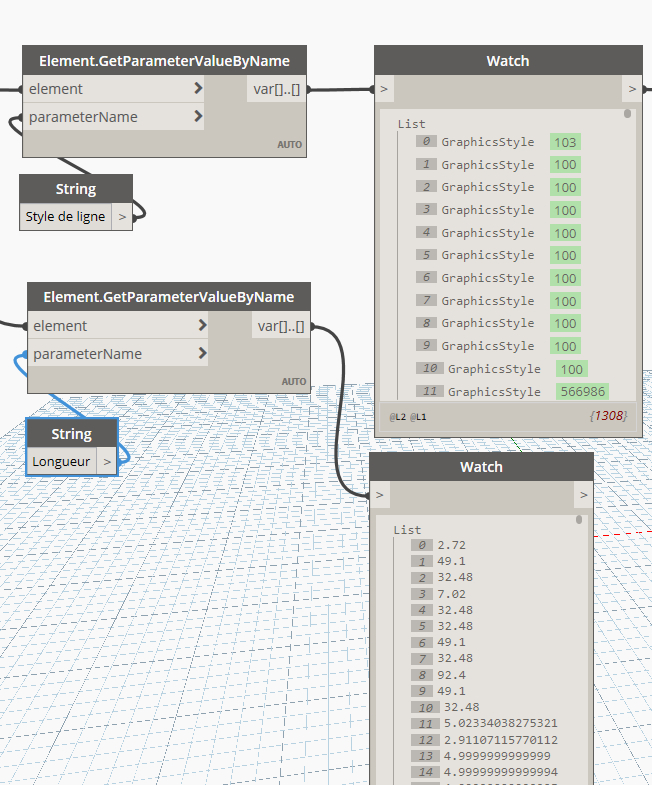

Oui j'avais essayé mais le problème c'est qu'il me donne comme valeur... le nom du paramètre...
Alors que si je demande la valeur de la longueur pas de souci. (Normalement je devrai trouver une valeur du type :"Goujon acier entre dalles"
(Je débute avec Dynamo et ça se sent... )
Alors que si je demande la valeur de la longueur pas de souci. (Normalement je devrai trouver une valeur du type :"Goujon acier entre dalles"
(Je débute avec Dynamo et ça se sent... )
JD
rajoute "Element.Name" pour avoir le nom de ta ligne
AA
Super !
Bon j'avance merci ! La suite au prochaine épisode. ^^
Bon j'avance merci ! La suite au prochaine épisode. ^^
JD
Bonjour,
j'ai pu résoudre mon problème.
Merci beaucoup à #Akli AM pour son aide.

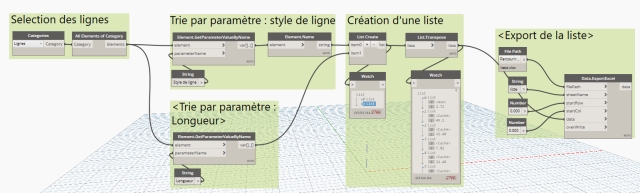

Grâce à vous j'ai pu créer une liste avec les paramètres qui m'intéressent et l'exporter vers un fichier excel. (Cela me permettra de finaliser le trie par nom d’élément.)
ps: si par hasard vous sauriez comment le faire directement dans Dynamo ça m’intéresse aussi ^^
j'ai pu résoudre mon problème.
Merci beaucoup à #Akli AM pour son aide.
Grâce à vous j'ai pu créer une liste avec les paramètres qui m'intéressent et l'exporter vers un fichier excel. (Cela me permettra de finaliser le trie par nom d’élément.)ps: si par hasard vous sauriez comment le faire directement dans Dynamo ça m’intéresse aussi ^^
JD
Bonjour

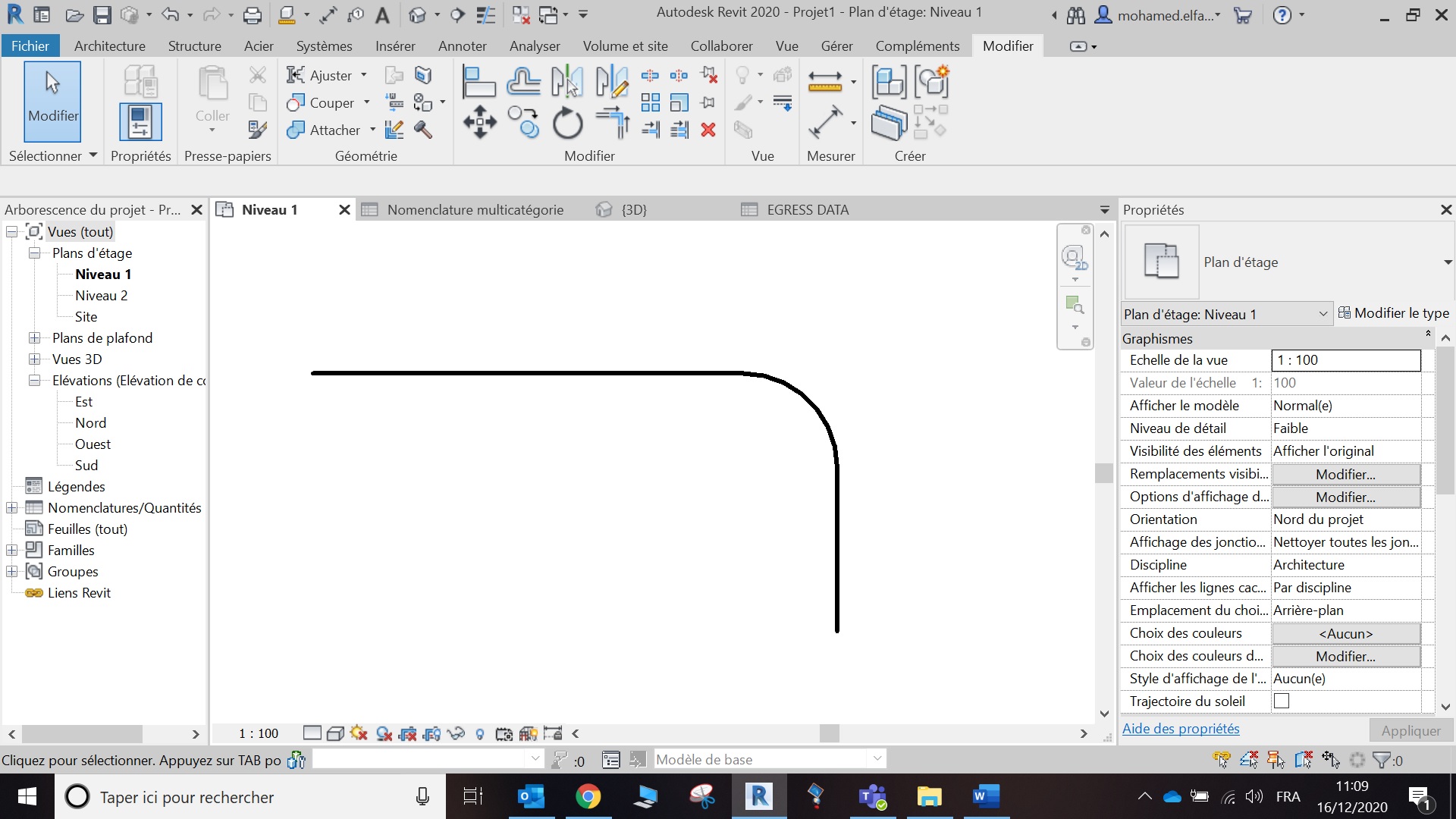

svp y a-t-il ici quelqu'un qui peut m'aider, Comment je peux récupérer la longueur totale de la forme en pièce jointe ( ligne de model ) avec nomenclature Revit ?
svp y a-t-il ici quelqu'un qui peut m'aider, Comment je peux récupérer la longueur totale de la forme en pièce jointe ( ligne de model ) avec nomenclature Revit ?
