Nomenclatures de pièces
valentin detray
18 septembre 2020
4.21K
2
Bonjour, je suis novice sur Dynamo et je cherche comment je pourrais créer des nomenclatures de pièces sur Revit et y insérer des filtres.
Avez vous des conseils sur les blocs à utiliser?
Merci
Avez vous des conseils sur les blocs à utiliser?
Merci
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Benoit Dargent
·

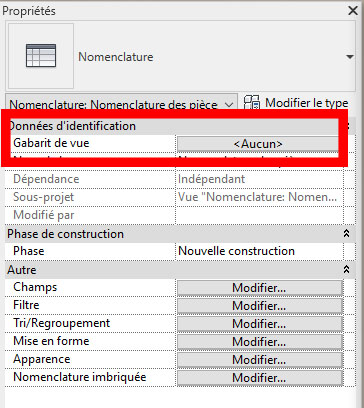

C'est ici pour appliquer un gabarit à une nomenclature
Raphaël Blaiteau
·
Oui, cela est faisable dans Revit mais pas dans dynamo (du moins à ma connaissance).
Si vous faites des copies d'une nomenclature ayant un gabarit, vous n'avez pas besoins de changer le gabarit, il sera déjà mis en place.
Si vous faites des copies d'une nomenclature ayant un gabarit, vous n'avez pas besoins de changer le gabarit, il sera déjà mis en place.
Benoit Dargent
·
Je n'ai pas encore trouvé comment appliquer un gabarit aux nomenclatures. Est-ce possible?
Clique droit sur le nom la nomenclature dans l'arborescence : Créer un gabarit à partir de la vue.
Benoit Dargent
·
Bonjour,
Effectivement c'est là que le gabarit intervient, et comme le dit Raphael une nomenclature déjà paramétrée que l'on copie et à laquelle on ajoute des filtres est une des meilleures techniques.
Maintenant que les nomenclatures sont faites, il faut en paramétrer une correctement, créer un gabarit à partir de celle ci et appliquer ce gabarit aux autres nomenclatures.
Effectivement c'est là que le gabarit intervient, et comme le dit Raphael une nomenclature déjà paramétrée que l'on copie et à laquelle on ajoute des filtres est une des meilleures techniques.
Maintenant que les nomenclatures sont faites, il faut en paramétrer une correctement, créer un gabarit à partir de celle ci et appliquer ce gabarit aux autres nomenclatures.
valentin detray
·
Je n'ai pas encore trouvé comment appliquer un gabarit aux nomenclatures. Est-ce possible?
valentin detray
·
Merci pour la réponse. Je viens de créer des gabarits pour les nomenclatures et tout marche à merveille.
Raphaël Blaiteau
·
Bonjour,
Heureux que cela fonctionne correctement.
Pour répondre à votre demande, je n'ai pas connaissance de nœud permettant de masquer certaines colonnes et de calculer les totaux. Cependant cela doit potentiellement être faisable en python dans dynamo. L'api python de Revit est disponible sur Autodesk.
Ici intervient l'intérêt de réaliser une nomenclature, dans le gabarit de projet, qui est ensuite dupliqué pour avoir une mise en page et les calcules désirés (il s'agit de la méthode que j'emplois). Cette technique n'est valable que si les champs à remplir sont toujours les même.
Cordialement
Heureux que cela fonctionne correctement.
Pour répondre à votre demande, je n'ai pas connaissance de nœud permettant de masquer certaines colonnes et de calculer les totaux. Cependant cela doit potentiellement être faisable en python dans dynamo. L'api python de Revit est disponible sur Autodesk.
Ici intervient l'intérêt de réaliser une nomenclature, dans le gabarit de projet, qui est ensuite dupliqué pour avoir une mise en page et les calcules désirés (il s'agit de la méthode que j'emplois). Cette technique n'est valable que si les champs à remplir sont toujours les même.
Cordialement
valentin detray
·
Bonjour à tous, me revoilà!!
J'ai enfin réussi à créer toutes mes nomenclatures et le fichier dynamo commence à être très intéressant. Je voulais savoir si il est cependant possible de masquer certaines colonnes avec Dynamo ainsi que de calculer des totaux.
Merci
J'ai enfin réussi à créer toutes mes nomenclatures et le fichier dynamo commence à être très intéressant. Je voulais savoir si il est cependant possible de masquer certaines colonnes avec Dynamo ainsi que de calculer des totaux.
Merci
valentin detray
·
Merci beaucoup, je vais mettre tout ça en place et je vous tiens au courant de mon avancée. Je sais que je me suis lancé dans un gros projet mais maintenant que je sais que je peux trouver de l'aide ici j'ai beaucoup plus de chance de le voir se concrétiser.
Benoit Dargent
·

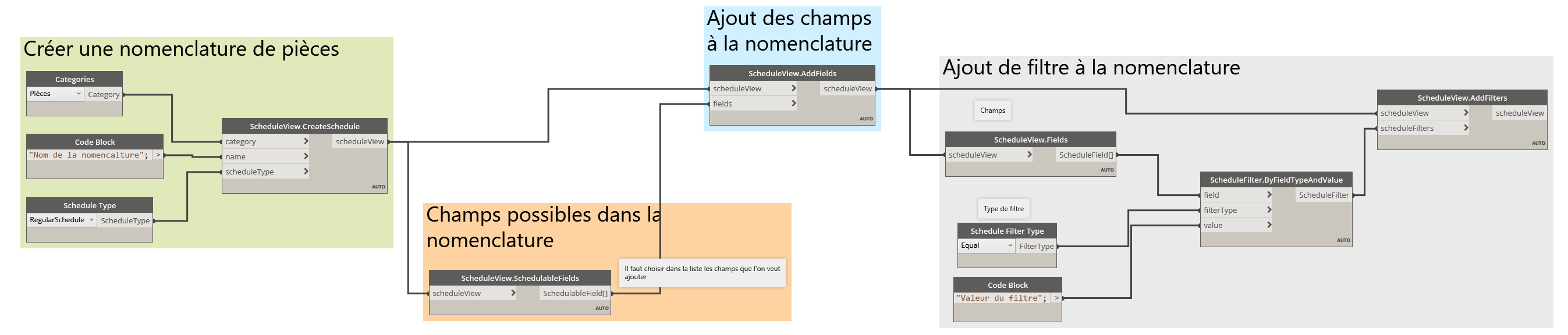

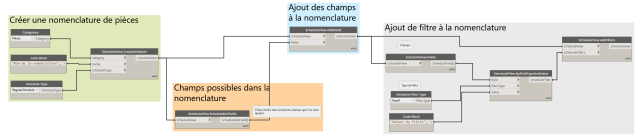

voici en gros le script qu'il faut pour créer une nomenclature de pièces, y ajouter des champs et filtre cette nomenclature
valentin detray
·
Merci beaucoup.
Je viens d'insérer les pièces, je viens de les faire rentrer dans le noeud "Create Shedule". Dans le "schedule type" j'ai mis un "string" avec Pièces. Comment je pourrais insérer l'occupation dans le "Name"?
Une fois la nomenclature créée avec ce nœud, comment insérer des filtres?
Désolé pour toutes ces questions mais je suis vraiment dans le flou.
Je viens d'insérer les pièces, je viens de les faire rentrer dans le noeud "Create Shedule". Dans le "schedule type" j'ai mis un "string" avec Pièces. Comment je pourrais insérer l'occupation dans le "Name"?
Une fois la nomenclature créée avec ce nœud, comment insérer des filtres?
Désolé pour toutes ces questions mais je suis vraiment dans le flou.
Benoit Dargent
·
Bonjour,
il y a deux possibilités : soit on part d'une nomenclature existante qu'on duplique
et à laquelle on applique un filtre, soit on crée une nomenclature à partir de "rien"..
Les nœuds nécessaires se trouvent facilement en recherchant le terme "schedule" dans la barre de recherche de dynamo.
il y a deux possibilités : soit on part d'une nomenclature existante qu'on duplique
et à laquelle on applique un filtre, soit on crée une nomenclature à partir de "rien"..
Les nœuds nécessaires se trouvent facilement en recherchant le terme "schedule" dans la barre de recherche de dynamo.
Raphaël Blaiteau
·
La duplication des nomenclature se gere comme les duplication de vue via le noeud "duplicate" d'où l'intérêt de faire une nomenclature de base.
Pour leur création vous pouvez taper "schedule" dans la bare de recherche de dynamo. Vous y trouverez des noeud pour créer vos nomenclature, vos filtres et vos regroupement.
Pour leur création vous pouvez taper "schedule" dans la bare de recherche de dynamo. Vous y trouverez des noeud pour créer vos nomenclature, vos filtres et vos regroupement.
valentin detray
·
Merci beaucoup pour le nœud, je pense qu'il va m'être très utile. Pour la création des nomenclatures, je veux vraiment le faire avec Dynamo car pour des projets de taille raisonnable je dois en faire plus d'une cinquantaine et ça me prend énormément de temps. Je pense que cela ne doit pas être excessivement complexe mais ne sachant pas vraiment utiliser Dynamo je ne connais pas les nœuds qui pourront m'aider.
Raphaël Blaiteau
·
Alors concernant la création de la nomenclature, je vous conseil vivement de la réaliser via Revit.
Vous trouverez les nomenclature dans les vues (comme vos vues en plans) ou via le noeud "Categories".
Concernant le placement sur les feuilles, j'utilise le package Rhythm avec le noeud "Viewport.Create"
Vous trouverez les nomenclature dans les vues (comme vos vues en plans) ou via le noeud "Categories".
Concernant le placement sur les feuilles, j'utilise le package Rhythm avec le noeud "Viewport.Create"
valentin detray
·
Je compte aussi créer les vues pour les insérer sur les feuilles que je crée aussi avec Dynamo. Cette partie là est assez avancée mais vraiment la création des nomenclatures je ne trouve pas du tout.
valentin detray
·
Non, je n'utilise pas encore un gabarit mais il est en cours de création.
Raphaël Blaiteau
·
D'accord, je comprend mieux vos raisons.
Une autre petite question : Utilisez vous un gabarit commun à tout vos projets ?
Si oui, l'intégration des nomenclatures dans vos projet pourrait être simplifié et ne nécessitera qu'une seul implémentation, vous permettant de garder le contrôle en cas de projet particulier.
Par la suite, le placement des nomenclatures dans les feuilles peut, en effet, être réalisé via dynamo. Chose qui sera relativement simple.
Une autre petite question : Utilisez vous un gabarit commun à tout vos projets ?
Si oui, l'intégration des nomenclatures dans vos projet pourrait être simplifié et ne nécessitera qu'une seul implémentation, vous permettant de garder le contrôle en cas de projet particulier.
Par la suite, le placement des nomenclatures dans les feuilles peut, en effet, être réalisé via dynamo. Chose qui sera relativement simple.
valentin detray
·
Bonjour,
Merci de répondre aussi rapidement.
Je veux me servir de dynamo car je réalise énormément de plans et je dois donc faire des grandes quantités de nomenclatures. Je compte ensuite insérer les nomenclatures sur mes feuilles pour automatiser la création de mes plans.
Je souhaite filtrer mes nomenclatures par commentaire et par occupation.
Cordialement
Merci de répondre aussi rapidement.
Je veux me servir de dynamo car je réalise énormément de plans et je dois donc faire des grandes quantités de nomenclatures. Je compte ensuite insérer les nomenclatures sur mes feuilles pour automatiser la création de mes plans.
Je souhaite filtrer mes nomenclatures par commentaire et par occupation.
Cordialement
Raphaël Blaiteau
·
Bonjour,
Pour réaliser une nomenclature des pièces, l'utilisation de dynamo n'est pas une obligation.
L'outil nomenclature de Revit peut parfaitement faire le travail.
Si vous nous indiquez le filtres on pourra vous confirmer si oui ou non vous avez besoin de dynamo pour votre nomenclature.
Pour réaliser une nomenclature de pièce dans Revit, vous pouvez suivre le chemin Vue>Nomenclatures>Nomenclature/Quantité.
Dans la liste à gauche de l'interface qui apparaît, sélectionnez pièces.
La suite dépend de vos besoin, cependant je vous ai mis l'aide de de Revit concernant les Nomenclature en lien.
Cordialement,
Raphaël
Pour réaliser une nomenclature des pièces, l'utilisation de dynamo n'est pas une obligation.
L'outil nomenclature de Revit peut parfaitement faire le travail.
Si vous nous indiquez le filtres on pourra vous confirmer si oui ou non vous avez besoin de dynamo pour votre nomenclature.
Pour réaliser une nomenclature de pièce dans Revit, vous pouvez suivre le chemin Vue>Nomenclatures>Nomenclature/Quantité.
Dans la liste à gauche de l'interface qui apparaît, sélectionnez pièces.
La suite dépend de vos besoin, cependant je vous ai mis l'aide de de Revit concernant les Nomenclature en lien.
Cordialement,
Raphaël
