Christian Deymonnaz

· 17 novembre 2023

Salut Yohann,
Je n'invente rien,
C'est seulement la façon de travailler de Revit
> Le Nord Géographique correspond à l'orientation du projet suivant le Nord Géographique
> Le Nord Projet > C'est le même projet orienté suivant une vue qui permet de travailler plus confortablement > voir tutos sur le sujet : https://revit-memo.blogspot.com/2018/04/revit-2018geo-referencementcadastrepoin.htmlRevit Mémo_Nord Géographique_Nord Projet

0

0

Report comment

Yohann Praud

· 17 novembre 2023

Salut Christian,

Inventer un nouveau nord c'est remarquable quand il n'y en a qu'un
Ne serait-ce pas plus simple de l'appeler autrement puisqu'il ne s'agit pas d'un nord ni du nord ?

0

0

Report comment

Christian Deymonnaz

· 17 novembre 2023

Bonjour Yohann,
Est-ce que vous avez regardé la documentation Revit : Nord Projet / Nord Géographique ?

0

0

Report comment

Yohann Praud

· 17 novembre 2023

Salut,

Plusieurs Nord !!? Sérieusement ?
De nord il n'y en a qu'un et il suffit de tourner son environnement de conception pour travailler en ortho pour chaque bâtiment au besoin.
Le terme ne nord projet me semble vide de sens .

Yo.

0

0

Report comment

Christian Deymonnaz

· 17 novembre 2023

Merci pour votre retour,

Bonne journée,
Christian

0

0

Report comment

Juliette gouraud

· 17 novembre 2023

Merci pour votre réponse. J'ai verrouillé le point de base topo et cela ne saute plus. merci pour votre temps et les tutos.

Bonne journée.
JG

0

0

Report comment

Christian Deymonnaz

· 16 novembre 2023

Bonjour,
Je vous adresse le lien vers un tuto sur le Nord Géographique & Nord Projet
> https://revit-memo.blogspot.com/2018/04/revit-2018geo-referencementcadastrepoin.htmlRevit Mémo_Nord Géographique_Nord Projet

Bon courage

0

0

Report comment

Juliette gouraud

· 13 novembre 2023

Je sais que ce lien est plutôt ancien mais j'aurais tout de même une question en relation avec tout cela. Pourriez vous me dire comment faire pour que mon projet que j'ai référencé et orienté Nord Projet Nord Géo ne saute pas a chaque ouverture de fichier?
Est ce que verrouiller le point de base du projet suffit a le "figer?"

0

0

Report comment

Walter MONLOUBOU

· 9 janvier 2019

salut

pour faire simple, au démarrage, tu importes ton plan géomètre dans une vue plan masse en position "nord projet"
tu fais tourner le plan pour le mettre dans la position de travail que tu désires pour dessiner ton projet
enfin, tu importes les coordonnées depuis le plan géomètre

et la, lorsque tu changes le type de nord, ton projet tourne en fonction !

0

0

Report comment

Mikael QUIJADA

· 9 janvier 2019

Bonjour,

Si j'ai bien compris votre problème vous pouvez passer par la fonction "Dupliquer en tant que vue dépendante" et faire pivoter les vues en questions.



Toutes les modifications que vous effectuerez sur une des vues sera visible sur les autres.

0

0

Report comment

Najati Badr

· 9 janvier 2019

Bonsoir, Votre solution c'est d’utiliser la zone de définition "voir mon capture d'écran ".

0

0

Report comment

Mohamed Aymen LIOUANE

· 8 janvier 2019

Bonjour à tous,

Merci pour les liens postés, c'est super utile.

Cependant quand nous allons sur nos vues de niveaux nos élévations ont tournés en même temps et le Nord projet n'a plus lieu d'être.

Si nous rebasculons en nord géographique les élévations reviennent évidement au bon endroit.

Je pense que c'est inévitable que l'orientation des symboles d'élévations change selon le nord assigné à la vue, le problème c'est bel et bien ce qui est présenté dans la capture d'écran ci-dessous?

https://imgur.com/N3wwfD5

0

0

Report comment

Francis L'Haridon

· 8 janvier 2019

Bonjour à tous


Cf. là, p 47.

@ plus

0

0

Report comment

Duplan Florian

· 8 janvier 2019

Est ce que vous définissez le Nord projet et Géographique dès le début d'un projet ? ou non ?

Travaillant en BET structure, les orientations sont définies par l'architecte. Je peux donc le faire au début du projet même après une modélisation avancée sans création des feuilles ou des annotations, j'ai déjà rencontré des lenteurs d'impression suite au changement du nord géographique (le logiciel doit recalculer la rotation ou l'orientation des annotations et des feuilles). Il y avait aussi peut-être d'autres raisons.

0

0

Report comment

KICHENIN Léo

· 8 janvier 2019

Il faut définir le point de base du projet et donc l'orientation avant de modéliser.

Lorsqu'on règle le point de base du projet après avoir modélisé, on est quasi-sûr de perdre la correspondance entre le point de base du projet et le point interne.

Si tu travailles uniquement sur ton fichier ça peut fonctionner, par contre ça créera de gros soucis pour la coordination spatiale des maquettes dans le cadre d'un processus collaboratif.

0

0

Report comment

Camille Thet

· 8 janvier 2019

Est ce que vous définissez le Nord projet et Géographique dès le début d'un projet ? ou non ?

0

0

Report comment

Camille Thet

· 8 janvier 2019

Merci Florian !

Je me plonge dans la lecture jespère que cela va nous aider =)

Camille

0

0

Report comment

KICHENIN Léo

· 8 janvier 2019

Bonjour,

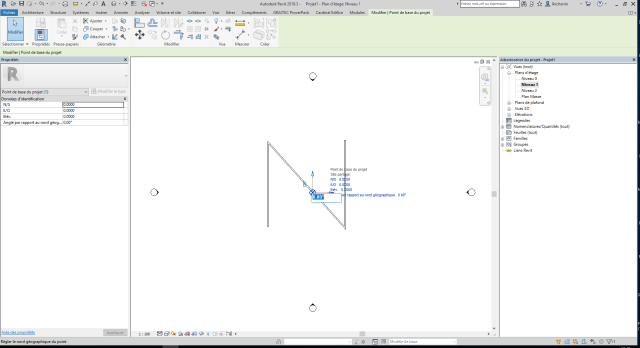

Pour ma part, je règle l'orientation du projet en spécifiant l'angle du point de base du projet, en veillant à ce qu'il reste verrouillé.

Tu peux ensuite choisir le nord géographique ou le nord projet pour définir l'orientation du projet sur tes vues en plan.

0

0

Report comment

Camille Thet

· 8 janvier 2019

Merci,

Malheureusement cela ne nous aide pas beaucoup. Effectivement vu que l'on expérimente mal le sujet cela nous est difficile.

0

0

Report comment

Duplan Florian

· 8 janvier 2019

Bonjour,
dans les ressources du site il y'a ce tutoriel qui explique bien le sujet: Zoom REVIT - Tutoriel système de coordonnées
Bonne lecture
