samantha diotte

· 8 novembre 2017

Bonjour,

Je travail des bateau avec trimble realwork et j'aimerai savoir comment je peux importer mon nuage de point de realwork vers sketchup ?

0

0

Signaler le commentaire

prisca holsteing

· 11 septembre 2017

Bonsoir,Olivier
Je trouve enfin des discutions intérrésentes par rapport aux nuages de point.
Cela fait quelque mois qu'on utilise ce procédé (magique) al'agence et j'avoue que j'y suis accro
Mais Gros Probleme
Sais-Tu si les nuages de points sont imprimable?
PH

0

0

Signaler le commentaire

René Alain KENMEGNE TAYOU

· 7 août 2015

Merci pour ces éclairages Olivier. En parlant de VISALI et MEASURIX, quid de On-Site Survey développé par NEMETSCHEK? Ce programme est-il dépassé? Merci.

olivier celnik a écrit: tout le modèle est dessiné… entièrement à la main ! il n'existe pas encore d'outils opérationnels qui sachent générer de la géométrie sémantisée, tout au plus du maillage donc ici on a dessiné en se superposant au nuage une autre méthode est de générer des plans, coupes, façades depuis le nuage, et de les importer dans ArchiCAD en fond d'écran, comme on le fait avec des plans scannés sur lesquels on dessine ensuite (cf écran joint) nota : dans ArchiCAD ici le nuage est un objet 3D sur lequel on ne peut pas s'accrocher, les outils Autodesk (Revit, AutoCAD permettent eux de se snapper sur des points) une autre approche de relevé est les télémètres couplés à des logiciels sur tablette (vizall, measurix) qui eux permettent de générer des entités 3D, et même en IFC, puisque la saisie a été effectuée en pointant au laser des points dont on a dit avant qu'ils allaient former un mur ou un poteau

0

0

Signaler le commentaire

Adrien BOU

· 25 juin 2015

Bonjour, Je m'insère dans cette discussion car je ne pense pas être hors-sujet et je pense (enfin j'espère) pouvoir trouver des réponses à mes interrogations. Alors voilà, je suis étudiant en architecture et je vais réaliser un stage chez un géomètre expert cet été. Celui ci vient de se doter d'un scanner laser 3D (FARO FOCUS 3D) fonctionnant avec SCENE + REALWORKS. Le projet sur lequel je vais travailler consiste à modéliser une extension d'un château en 3D (je maîtrise ARCHICAD, AUTOCAD 2D et SKETCH UP), puis faire un rendu avec textures, ombres, lumières etc. (avec un logiciel de rendu type ARTLANTIS). Jusqu'ici tout va bien. Là où réside mon problème c'est que le but serai d'intégrer et positionner dans le modèle 3D de l'extension du château, le scan 3D de chapiteaux et autres éléments précis relevés sur le site. Pour vous donner idée, ce sont des éléments de ce type là : www.clunypedia.com/sites/moissac/chapiteau_18.html Comment procéder? Quels logiciels utiliser? Pour l'instant, le cabinet possède : SCENE + REALWORKS, AUTOCAD (je ne connais pas la version) et SKETCH UP. Mais à priori, si cela est vraiment nécessaire, ils peuvent étudier l’acquisition de nouveaux logiciels. Je suis donc preneur de toutes informations relatives à ce problème. Merci d'avance :)

0

0

Signaler le commentaire

julien mercier

· 11 juin 2015

Pour ceux qui ont la chance d'avoir la version 19.;)

0

0

Signaler le commentaire

Jean-Philippe Suter

· 11 juin 2015

Bonjour à tous et merci pour votre contribution active à ce fil de discussion. Les utilisateurs d'Archicad vont enfin pouvoir travailler directement sur les nuages de points.

0

0

Signaler le commentaire

julien mercier

· 10 juin 2015

Merci pour ce retour Pierre.

0

0

Signaler le commentaire

Pierre Judde

· 10 juin 2015

Bonjour Julien, Oui, j'ai importé un certain nombre de fichier xyz et e57. Oui le déplacement est fluide. Attention, effectivement il peut être nécessaire d'alléger le nuage. J'ai récupéré d'un ami des fichiers issus de relevés photogrammétriques et c'est très correct, peut être même plus qu'avec un scanner 3D. Des tests ont été réalisés avec des fichiers de 100 millions de points, ça passe. Je suis sur un MacBook Pro 15 mi-2012 Je viens de faire une vidéo, mais elle ne passe pas....

0

0

Signaler le commentaire

julien mercier

· 10 juin 2015

Bonjour Pierre, Avez vous pu tester l'import d'un nuage de points sur Archicad ? Si oui votre projet tourne t-il bien ? Nous avons fait des exports sur Revit et souvent il nécessaire d'alléger le nuage car la machine ne suis pas. Les formats E57 et .xyz sont lourds.

0

0

Signaler le commentaire

Mohamed KHETTAB

· 10 juin 2015

C'est une des grandes nouveautés de cette version 19, merci pour l'exemple en pièce jointe ;)

0

0

Signaler le commentaire

Pierre Judde

· 10 juin 2015

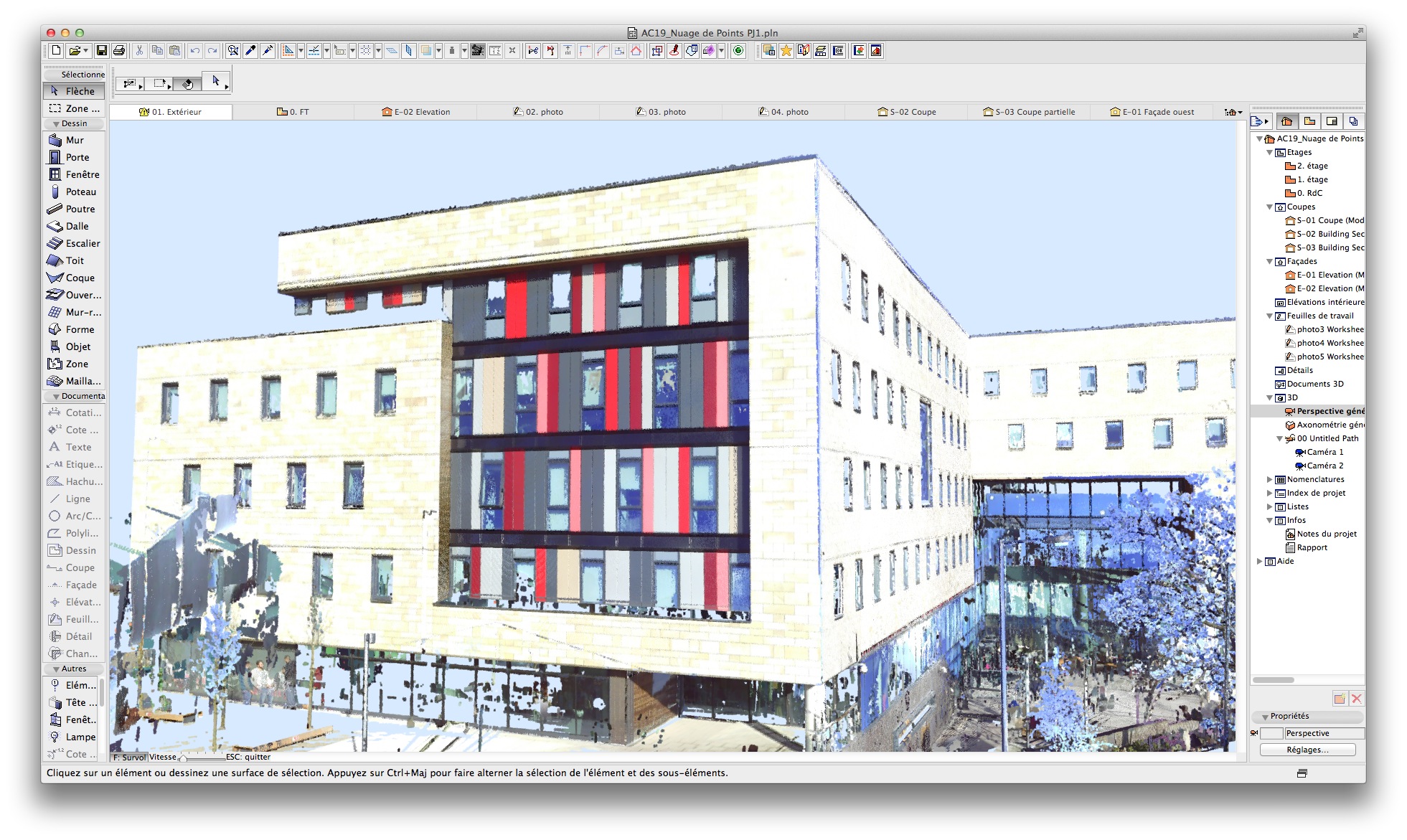

Bonjour, ArchiCAD 19 importe directement des fichiers "Nuage de points" au format .xyz et e57. Il est ensuite possible de se caler sur ces points en plan,coupe, façade et perspective.

0

0

Signaler le commentaire

julien mercier

· 6 avril 2015

Bonjour Mr Rigal, Je ne sais pas si cela va répondre à votre question mais voici ma réponse : 1/ nous modélisons sous SKP car lien directe avec notre logiciel RealWorks via ScanExplorer. 2/ nous exportons au format ifc sur Revit car cela permet de garder les familles d'objets créées sous SKP, murs, dalles, ... Ci joint vidéo sur export SKP en IFC sous Revit [video]https://m.youtube.com/watch?v=K10dbLMV9AM[/video] En exportant directement un fichier SKP sur Revit on perd beaucoup d'infos, le fichier est considéré comme un bloc géométrique, voir lien support AUTODESK : http://knowledge.autodesk.com/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2014/ENU/Revit/files/GUID-989EE87F-31C2-49A0-8575-469C218E43CE-htm.html Espérant avoir répondu à votre interrogation. Si vous avez des infos complémentaires nous sommes preneurs. les échanges de fichiers entre différentes solutions logicielles sont un vrai casse tête !!

0

0

Signaler le commentaire

Jacques Rigal

· 6 avril 2015

Bonjour, Pour Julien Mercier, pourquoi faire de l'ifc avec le format SKP qui est lu en natif dans Revit ? bonne journée.

0

0

Signaler le commentaire

julien mercier

· 5 avril 2015

Bonjour à tous, Nous utilisons le logiciel Realworks de TRIMBLE. TRIMBLE pour ceux qui ne connaissent pas c'est TEKLA, TEKLA Bimsignt, et maintenant SketchUp entre autre. Il existe une interface entre Realworks et Sketchup ce qui permet de modéliser directement sous SKP depuis le nuage de points sans export. Il est ainsi aisé des de créer des objets murs, plans, gaines ... Ensuite on peut faire un export IFC depuis SKP sous Revit par exemple. Les différents formats d'export du nuage de points évoqués, E57, .Rcs .Rcp perdent des données selon le cas. Nous utilisons beaucoup le format .las. il existe également le ACSSI, .xyz. Pour avoir un format .Rcs ou Rcp il faut passer par RECAP, solution AUTODESK. RECAP importe directement les fichiers .fls comme Scene et Realworks. Le format de fichier pour l'export d'un nuage de points dépend des données que l'on souhaite garder, notamment les photos et surtout du poids des fichiers. Un nuage de points avec les photos peut dépasser rapidement le Go.

0

0

Signaler le commentaire

Mohamed KHETTAB

· 2 avril 2015

voici ce que ça donne pour Revit : [video]https://www.youtube.com/watch?v=GwMHDD8Nnho[/video]

0

0

Signaler le commentaire

Jacques Rigal

· 18 mars 2015

Bonjour à tous, Nous possédons un Scanner Laser de Faro et nous utilisons leur outil Scene afin de réaliser l'assemblage des stations de scan, nous avons trois possibilités viables pour exploiter les résultats, deux possibles je pense avec Archicad et allplan et une uniquement disponible dans les outils Autodesk. pour les deux premières sont les suivantes : L'orthophoto directement issue de l'outil Scene. Attention ces orthophotos peuvent etre lourdes si vous voulez une qualité assez fine. il sera nécessaire dans réaliser une assez grande quantité afin d'obtenir un ensemble d'informations suffisant pour réaliser le modèle. La seconde est d'utiliser un outil normalement fourni avec Scene dans la plupart des cas. il s'agit de Pointcab qui permet de générer la aussi des orthophotos mais assemblées et géolocalisation directement dans des fichiers DWG ou DXF. il me semble que Allplan et Archicad sont capables d'ouvrir les références externes provenant d'image géolocalisée. La dernière solution est d'extraire le nuage de point au format E57 ou RCP ou RCS, ces format permettent d'être ouvert directement dans AutoCAD ou REVIT. Le format FLS est le fichier natif du scanner, nous pouvons aussi les intégrer après traitement dans Scene mais demande un traitement supplémentaire dans les outils Autodesk. Sinon il me revient que les outils Kubit détiennent des capacité de travail avec beaucoup d'outil CAD directement entre leurs interfaces. Faro vient d'acheter cet éditeur, il devrait découler des nouveautés intéressantes pour les prochaines versions de Scene. Bonne journée à tous.:)

0

0

Signaler le commentaire

Pierre Fernandez

· 17 mars 2015

Avec l'objet que j'avais développé il y avait la possibilité d'activer les points afin de pouvoir s'accrocher dessus

0

0

Signaler le commentaire

olivier celnik

· 17 mars 2015

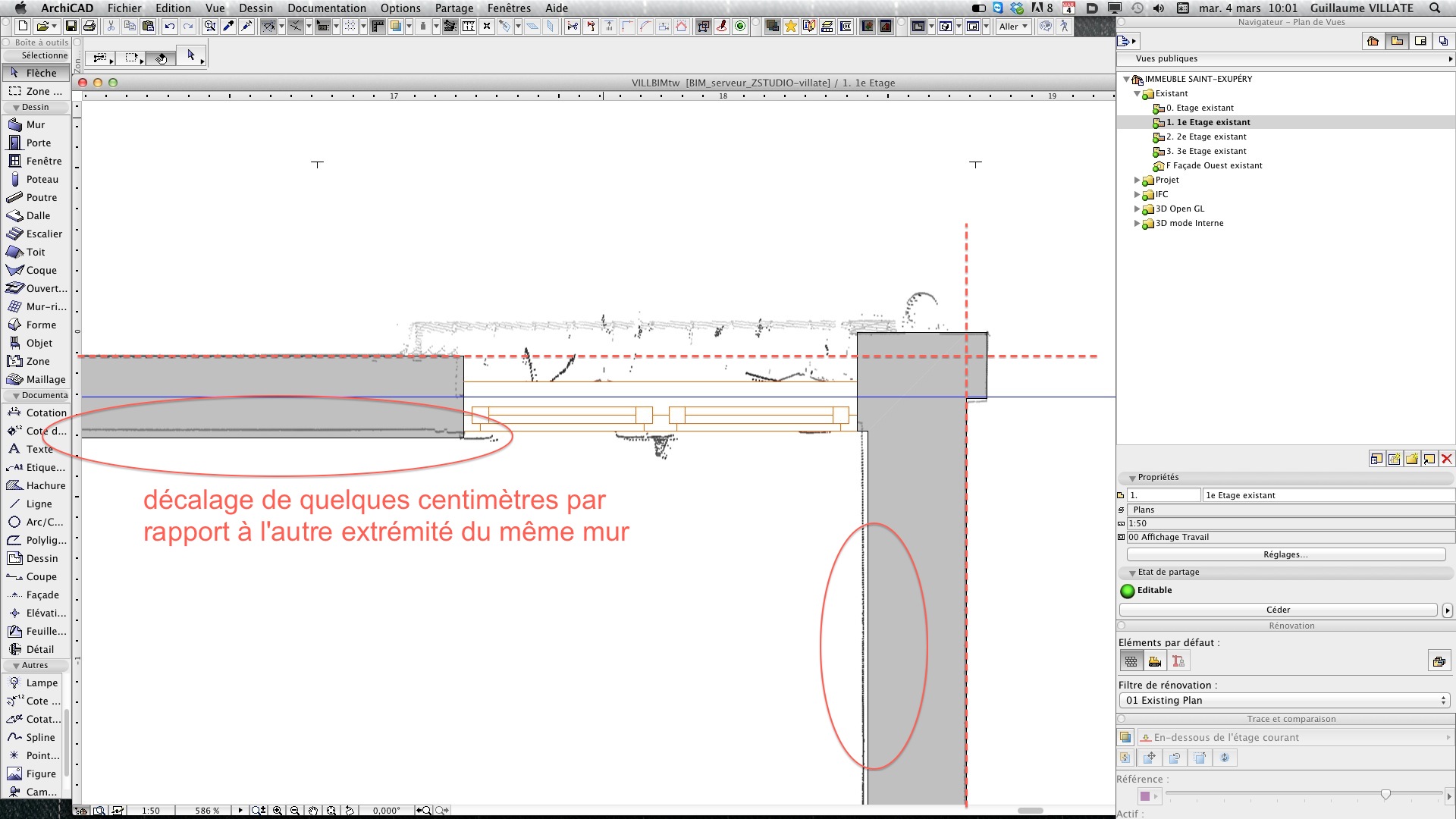

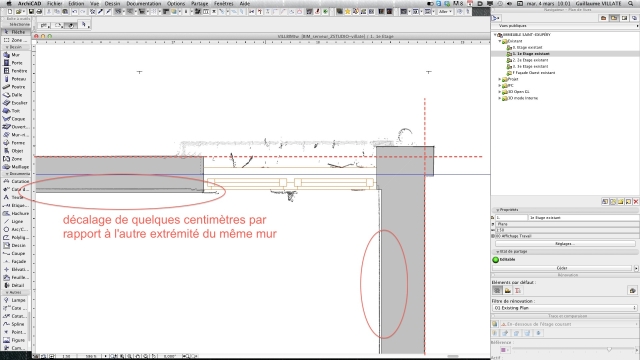

tout le modèle est dessiné… entièrement à la main ! il n'existe pas encore d'outils opérationnels qui sachent générer de la géométrie sémantisée, tout au plus du maillage donc ici on a dessiné en se superposant au nuage une autre méthode est de générer des plans, coupes, façades depuis le nuage, et de les importer dans ArchiCAD en fond d'écran, comme on le fait avec des plans scannés sur lesquels on dessine ensuite (cf écran joint) nota : dans ArchiCAD ici le nuage est un objet 3D sur lequel on ne peut pas s'accrocher, les outils Autodesk (Revit, AutoCAD permettent eux de se snapper sur des points) une autre approche de relevé est les télémètres couplés à des logiciels sur tablette (vizall, measurix) qui eux permettent de générer des entités 3D, et même en IFC, puisque la saisie a été effectuée en pointant au laser des points dont on a dit avant qu'ils allaient former un mur ou un poteau

0

0

Signaler le commentaire

Simon Gouesnard

· 16 mars 2015

Bonsoir, Nous sommes sur le point d'investir dans le scanner 3D Faro et la question de l'intégration des nuages de points m'intéresse grandement ! Je travaille sur Allplan et l'import du nuage y est possible, cependant, il est clairement trop laborieux à traiter et il semble que nous soyons obligé de passer par les orthophotos pour passer du relevé à la maquette numérique. Olivier, Le fichier joint est très intéressant ! Les images de nuages de points avec des modélisations 3D (murs, poutres, escalier ...) sont-elles issues d'un simples système de moulinette ? Si oui, c'est Bluffant !!

0

0

Signaler le commentaire

olivier celnik

· 16 mars 2015

bonsoir je travaille sur un projet parisien associé à un confrère de Barcelone, Laurent Godel, connu dans les temps anciens sous le nom de guru du GDL il a fabriqué une moulinette pour intégrer un nuage Faro dans archicad voici quelques vues, il faut que je remette la main sur le script…

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

olivier celnik

· 16 mars 2015

bonsoir je travaille sur un projet parisien associé à un confrère de Barcelone, Laurent Godel, connu dans les temps anciens sous le nom de guru du GDL il a fabriqué une moulinette pour intégrer un nuage Faro dans archicad voici quelques vues, il faut que je remette la main sur le script…

0

0

Signaler le commentaire

Mohamed KHETTAB

· 15 mars 2015

Pierre Fernandez a écrit: Comment ça "c'est quoi" ? c'est le résultat "presque brut" d'une relevé au scanner 3D Une fois le relevé fait, on rattache les stations pour assembler les différents scans, on nettoie les points parasites... et on obtient un nuage composé de millions de points qu'il faut réussir à utiliser pour la modélisation...

Merci pour l'explication !

0

0

Signaler le commentaire

Pierre Fernandez

· 15 mars 2015

Comment ça "c'est quoi" ? c'est le résultat "presque brut" d'une relevé au scanner 3D Une fois le relevé fait, on rattache les stations pour assembler les différents scans, on nettoie les points parasites... et on obtient un nuage composé de millions de points qu'il faut réussir à utiliser pour la modélisation...

0

0

Signaler le commentaire

Mohamed KHETTAB

· 15 mars 2015

bonjour, je connais superficiellement les nuages de points encore moins FARO, c'est quoi ce nuage !?

0

0

Signaler le commentaire

Pierre Fernandez

· 15 mars 2015

Bonjour Je ne connais pas la solution que vous évoquez, je n'ai donc rien à en dire, mais si je réponds ici c'est parce que j'ai deux informations - La première est que d'après certaines sources, la version 19 d'ArchiCAD saura gérer les nuages de points - La deuxième est qu'il existe des objets de bibliothèque qui permettent d'intégrer un nuage Faro dans ArchiCAD

0

0

Signaler le commentaire
