Nuages de réversions Revit

OA OMAR AM
25 avril 2018
6.15K
3
Bonjour à tous,

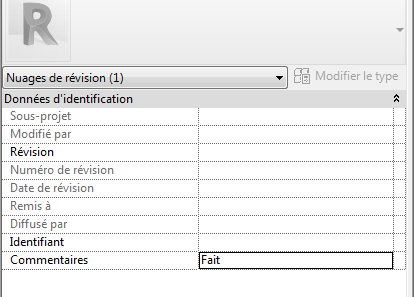

Est-ce que on peut filtrer les nuages de réversions et définir un couleur à condition !
dans la données d'identification--> commentaires : fait, la couleur devient vert
Pas fait -->rouge
(Revit ou Dynamo)

Photos

14806_filtre nuages de révisions.jpg

hxrel-u

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
Teleportation

Teleportation

Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Thématique
Exploitation
Métier
Usage
Usage principal
Espaces & Occupants
Statut
Standard
Rred

Rred

Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
APCSmart

APCSmart

Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
DECK

DECK

Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Thématique
Collaboration
Métier
Usage
Usage principal
Visas & Workflows
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Axogram

Axogram

Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
Thématique
Visualisation
Métier
Usage
Usage principal
Contenu marketing & Présentations
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
SDK Web Géoplateforme

SDK Web Géoplateforme

Bibliothèque JavaScript permettant d'intégrer une cartographie interactive 2D et 3D dans des pages web à partir des fonds et services IGN pour les développeurs et urbanistes.
Thématique
Géospatial
Métier
Usage
Usage principal
API & Développement
Statut
Standard
CloudWorx for Revit Viewer

CloudWorx for Revit Viewer

Plugin gratuit pour Autodesk Revit permettant d'ouvrir, d'afficher et d'explorer des nuages de points issus de fichiers LGSX, de Cyclone REGISTER 360 PLUS ou d'Hexagon GeoCloud sans licence complète.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
tcpMDT Professional

tcpMDT Professional

Extension CAD dédiée aux projets topographiques et d’ingénierie civile, cet outil permet la modélisation de terrain, le tracé d’alignements, les cubatures et la gestion de réseaux via l’échange IFC.
Thématique
Géospatial
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
ArcGIS GeoBIM

ArcGIS GeoBIM

Plateforme web reliant les données GIS aux informations de projet Autodesk Forma pour visualiser, suivre l'avancement et gérer les problèmes dans un contexte spatial réel pour les infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Aino

Aino

Plateforme d’analyse spatiale et de sélection de sites permettant aux urbanistes et architectes d’interroger des données territoriales en langage naturel pour générer des cartes et exports techniques.
Thématique
Géospatial
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
Lidar Scanner

Lidar Scanner

Application mobile de relevé intérieur par LiDAR permettant de générer des plans 2D en DXF, des maillages 3D en USDZ et des rapports de quantités directement sur iPhone ou iPad...
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

LR Lukas Redeuilh
·
Bonjour à tous, et merci Alban de Chasteigner pour cette solution simple et efficace.

Je débute avec Dynamo, mais j'ai essayé de faire une variante pour utiliser ce filtre pour régler la couleur des nuages de révisions selon qu'ils ont déjà été diffusé ou non, en grisant les nuages déjà diffusé et laissé le graphisme du style d'objet pour les nouveaux.

J'ai utilisé les nœuds archilab "Get All Revisions" et "Revision Properties" pour créer le masque booléen. J'obtiens bien une liste des nuages réduites, malheureusement le graphisme ne change pas dans les vues revit.

Si quelqu'un a une explication (voir une solution) je suis preneur

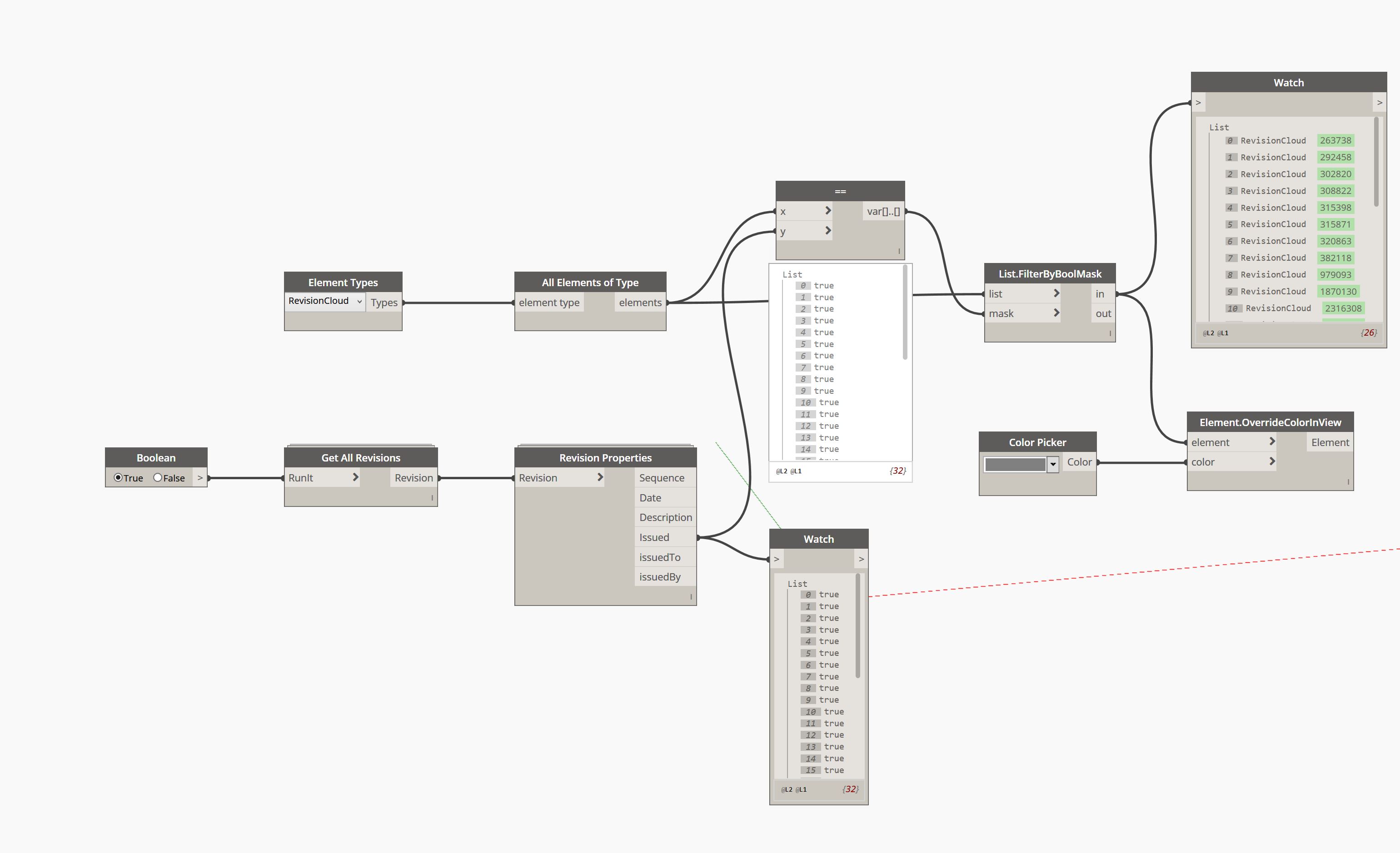

Voici une capture de ce que j'ai fait
filtre nuages de révisions.jpg
14806_filtre nuages de révisions.jpg
OA OMAR AM
·
S'il n'existe pas de possibilité de piloter la couleur dans Revit alors Dynamo ne pourra pas le faire non plus. Il reste limité aux possibilités natives de Revit. A moins que ce soit caché dans les API...

et voilà..., Merci Benoît LECRIOUX pour votre retour, et votre idée.
BL Benoît LECRIOUX
·
je ne suis pas d'accord du tout avec vous Benoît LECRIOUX ,dynamo existe juste pour trouver les solutions miracle qui ne se trouve pas dans revit.


Dynamo est un allié précieux (et indispensable à mon avis) pour automatiser des tâches ou créer des formes complexes mais sa puissance est directement liée aux capacités de Revit et à ses API. Ce que je veux dire c'est qu'il ne fait pas de miracle mais nous facilite sacrément la vie.

Dans ton cas, effectivement le graph d' Alban de Chasteigner fonctionne. Comme Rémy, je n'avais pas pensé au remplacement de graphisme forcé dans la vue que j'utilise assez peu car lié à une manipulation à un instant T. Par contre, en cas d'un 2e lancement du code dans la vue, si entre les 2 lancements, un des nuages passé en vert ou rouge a pris une autre valeur (exemple: " " ou "à voir";), il restera dans la couleur du 1er lancement. Juste pour terminer le code, je relierais les 2 sorties "OUT", puis "UniqueItems" puis "Element.ResetOverridesInView" (Clockwork)pour remettre le graphisme initial sur ces nuages.
OA OMAR AM
·
je ne suis pas d'accord du tout avec vous Benoît LECRIOUX ,dynamo existe juste pour trouver les solutions miracle qui ne se trouve pas dans revit.

Merci Alban de Chasteigner pour votre proposition je vais tester ;)
AD Alban de Chasteigner
·

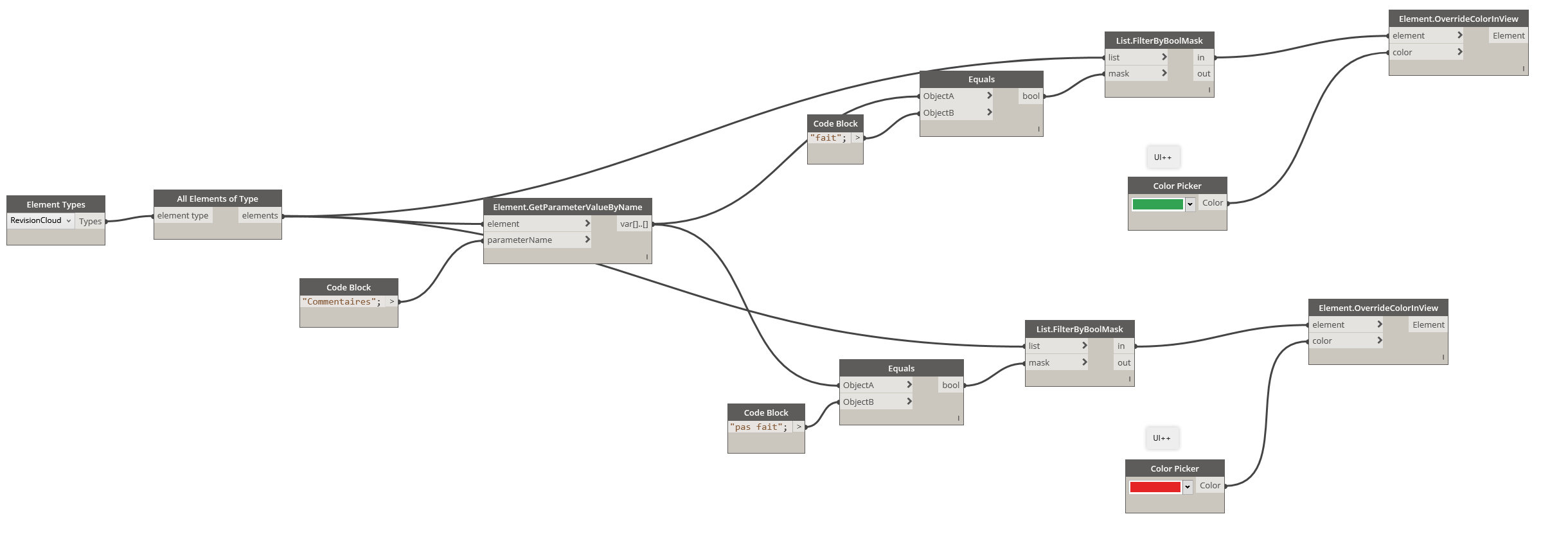

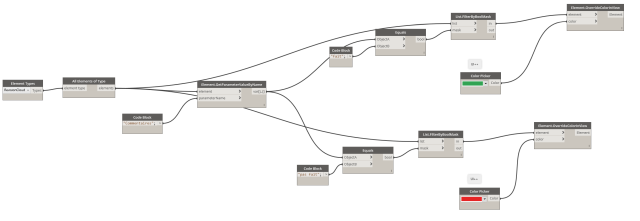

Bonjour,

C'est enfantin avec Dynamo.
Attention le graph est à lancer vue par vue : le remplacement de graphismes ne semble fonctionner que dans la vue active.
BL Benoît LECRIOUX
·
S'il n'existe pas de possibilité de piloter la couleur dans Revit alors Dynamo ne pourra pas le faire non plus. Il reste limité aux possibilités natives de Revit. A moins que ce soit caché dans les API...
OA OMAR AM
·
Tout a fait d'accord mais sur revit par contre sur dynamo sûrement il y a un moyen
RM Rémy MAURCOT
·
Malheureusement pas de filtre sur les nuage de révision, je crois qu'il n'y a que sur les éléments de détails qu'on peut faire des filtres en 2D.
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
