Transformer un fichier .obj en une topographie Revit via Dynamo (.obj, Revit et Mars)

Akli AM

· 7 février 2018

c'est bizarre, tu viens de rajouter à Y des valeurs , il ne peut pas avoir deux points avec même XY
Chez moi ça fonctionne très bien
[attachment]1.PNG[/attachment][attachment]2.PNG[/attachment]

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

c'est bizarre, tu viens de rajouter à Y des valeurs , il ne peut pas avoir deux points avec même XY
Chez moi ça fonctionne très bien

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

Avec le Dynamo ça me met toujours erreur à cause des XY en double...

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

dis-moi si ça fonctionne chez toi.
j'ai d'abord supprimé tous les points de la couche inf puis j'ai décalé les Y de 0.000001
cdt

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

J'attends ton dynamo avec impatience! Merci à toi!

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

je te joins un dynamo , j'ai juste déplacer les Y pour que ça Coïncident pas

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

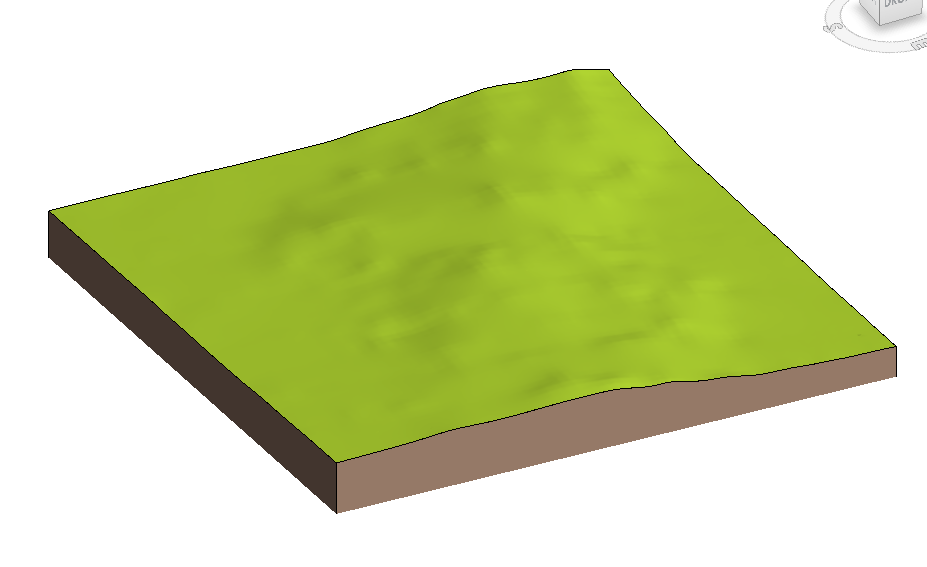

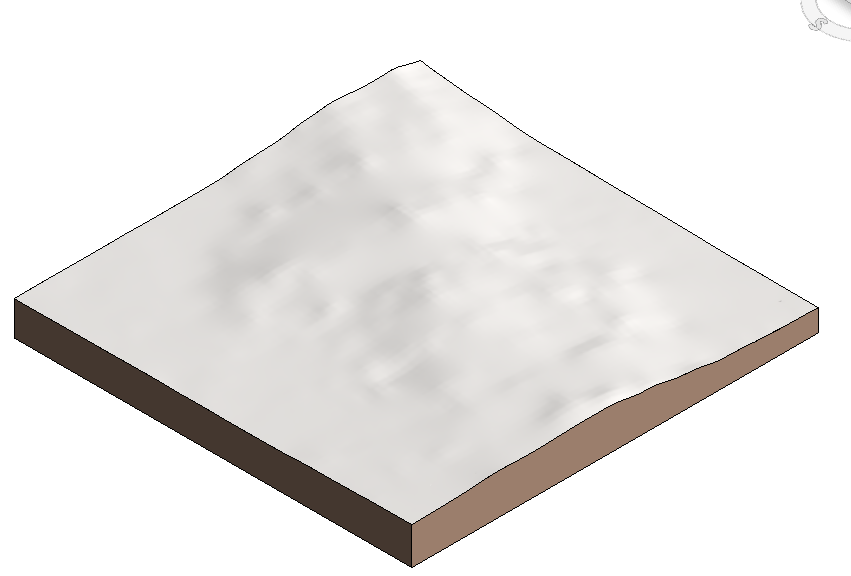

Voila ce que ça donne

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

Je fais ça comment?

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

il y a des points avec même X Y
Donc tu peux extraire les valeurs de Y et lui rajouter par exemple 0.000001 pour chaque point

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

A mon avis oui trop de points, le souci c'est que je vois pas comment réduire le maillage vu que ce sont des obj sur le site de la NASA que je récupère^^

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

il y a trop de points
Peux-tu réduire le maillage ??

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

J'ai laissé tourner le PC depuis hier, toujours rien^^ Dynamo tourne toujours^^

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

il y a trop d points ça rame
Je te joins deux fichiers :
un pour supprimer les doublant en x y ( un test sur une centaine de points)
Deuxième fichiers le l'ai adapté a ton objet mais je ne l'ai pas lancer

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Mohamed KHETTAB

· 6 février 2018

Bonjour,

vous pouvez joindre des fichiers zip mais la taille est limité à 2mb seulement, pour des maquettes numérique utilisez des wetransfer, c'est gratuit je crois toujours.

(j'ai mis à jour le titre de la discussion pour que ce soit plus explicite)

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Le monocouche ne marche pas non plus...

Oui, le problème c'est que les doublons je ne peux pas les supprimer.

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

Utilise plutôt monocouche
Mon Pc mouline
il y des doublant en X Y

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

En modifiant le noeud Dynamo, en utilisant du .STL ou .STEP à la place?

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Quand j'utilise l'obj avec une seule couche de maillage, il y a ce message d'erreur sur la partie "topography.Bypoints" : Avertissement:Topography.ByPoints l'opération a échoué.
One or more points shared the same XY location (even with different elevations). This is not permitted for topography surfaces.
Parameter name: points

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Exacte, il y a deux maillage, normalement je t'ai envoyé un obj avec les deux maillages et un autre ou il n'y a qu'un maillage.

Merci à toi!

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

le noeud "mesh vertice " transforme l’objet en point
Dans ton cas il y a deux faces c'est pour cela qu'il arrive pas à dessiner un surface topo
j'essaye de te résoudre le problème

0

0

Signaler le commentaire
