Transformer un fichier .obj en une topographie Revit via Dynamo (.obj, Revit et Mars)

Rechercher dans les commentaires

Search

SCHLICK Lucas

· 23 septembre 2020

Bonjour,

Malgré mes recherches je n'arrivent pas à utiliser le logiciel FormIt pour convertir un OBJ en Revit modifiable.

Si vous avez 1 minute pour m'expliquer le logiciel et comment je pourrais procéder.

Je vous remercie.

Cordialement.

0

0

Signaler le commentaire

SCHLICK Lucas

· 22 septembre 2020

D'accord je te remercie pour ton aide en tout cas.

Je vais essayé de me renseigner sur ce logiciel et comment je pourrais traiter mon scan.

Je reviens vers toi si j'ai des questions.

Merci!

0

0

Signaler le commentaire

Akli AM

· 22 septembre 2020

Bonjour,
ton objet est un nuage de point (SCAN 3D) d'un bout de bâtiment, tu ne peux pas le convertir en topo car t'as bcps de point qui ont le même (x , y)
tu peux utiliser Formit web pour voir si les sortie (export) te sont utiles https://app.formit.autodesk.com/

0

0

Signaler le commentaire

SCHLICK Lucas

· 22 septembre 2020

Bonjour,

Je vous remercie pour votre réponse !

Ci-joint un lien WeTransfer dans lequel j'y ai mis le test Dynamo non fonctionnel ainsi que la pièce en format OBJ que je dois transformer en Revit afin de pouvoir l'utiliser.

https://we.tl/t-sxmTLMth7C

Cordialement,
Lucas.

0

0

Signaler le commentaire

Akli AM

· 21 septembre 2020

Bonjour,
Peux-tu envoyer ton dynamo et fichier OBJ

0

0

Signaler le commentaire

SCHLICK Lucas

· 21 septembre 2020

Bonjour,

J'ai le même problème dans le cadre de mes études je dois convertir une pièce OBJ en RVT ou RFA afin de l'ouvrir sur REVI.

Cependant lorsque je la converti via le DYNAMO j'ai un problème de coordonnée XY comme vous avez eu mais je n'arrive pas à déplacer la Y de 0,0001.

Si vous êtes encore actif peut être je peux vous envoyé la pièce afin d'obtenir votre aide ou une explication visuelle de comment je pourrais faire.

Je vous remercie!

LUCAS.

0

0

Signaler le commentaire

Akli AM

· 9 février 2018

les deux autres parcelles
rvt 2017

https://we.tl/55gD6K0dF0

0

0

Signaler le commentaire

Rémy NAVARRO

· 9 février 2018

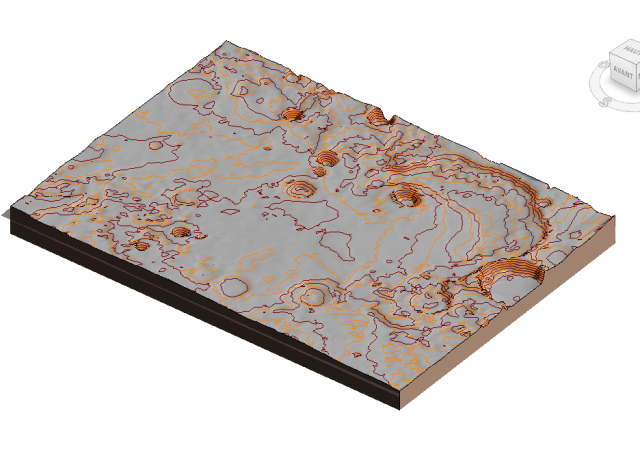

Bon ben j'ai réussi, enfin, à faire 15 ha de topographie de Mars! Merci l'Ami!

J'ai du réduire dans le noeud Dynamo à 0,1 pour que ça marche!

Un grand Merci!

0

0

Signaler le commentaire

Akli AM

· 8 février 2018

Pas de souci
Bon courage

0

0

Signaler le commentaire

Rémy NAVARRO

· 8 février 2018

J'ai pas encore 2018^^ Mais j'ai trouvé pour que ça marche sur 2017! Merci à toi! Tu gère!

0

0

Signaler le commentaire

Akli AM

· 8 février 2018

oui
je t'avais envoyé tous les fichiers par mail

0

0

Signaler le commentaire

Rémy NAVARRO

· 8 février 2018

Tu es en Revit 2018?

0

0

Signaler le commentaire

Akli AM

· 8 février 2018

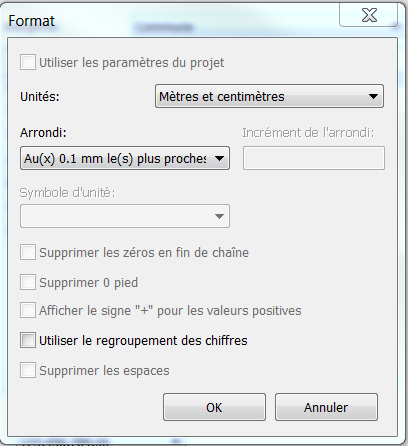

sur Revit mets toi aussi 4 chiffres après la virgule

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

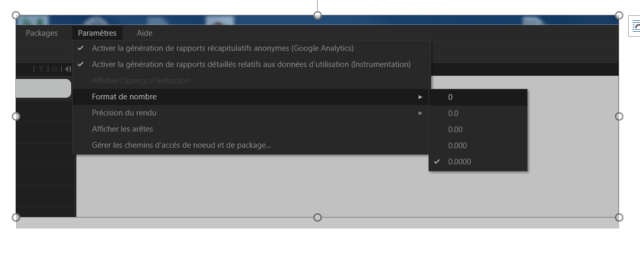

dans dynamo mets toi à 4 chiffre après la virgule

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

tu veux les fichiers RVT

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

Je test de mon côté mais rien à faire même avec le même fichier^^ C'est abusé...

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

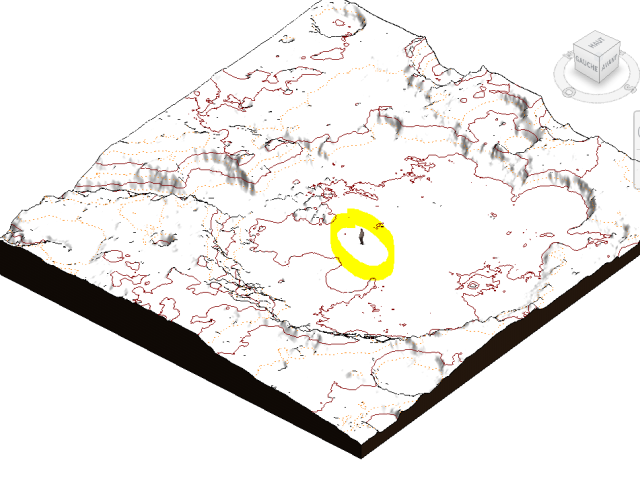

Aeolis Mons OBJ MAILL-

Voila le premier à avoir posé les pieds sur Mars

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

J'ai la même version... Tu as utilisé lesquels de fichiers que je t'ai fourni?

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

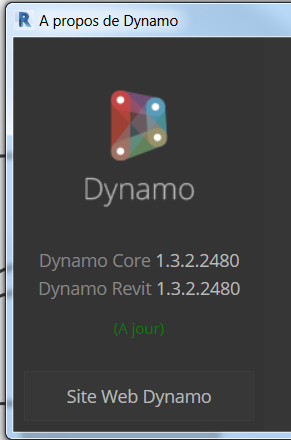

Tu utilise quelle version de Dynamo?

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

c'est bizarre, tu viens de rajouter à Y des valeurs , il ne peut pas avoir deux points avec même XY
Chez moi ça fonctionne très bien
[attachment]1.PNG[/attachment][attachment]2.PNG[/attachment]

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

c'est bizarre, tu viens de rajouter à Y des valeurs , il ne peut pas avoir deux points avec même XY
Chez moi ça fonctionne très bien

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

Avec le Dynamo ça me met toujours erreur à cause des XY en double...

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

dis-moi si ça fonctionne chez toi.
j'ai d'abord supprimé tous les points de la couche inf puis j'ai décalé les Y de 0.000001
cdt

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

J'attends ton dynamo avec impatience! Merci à toi!

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

je te joins un dynamo , j'ai juste déplacer les Y pour que ça Coïncident pas

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

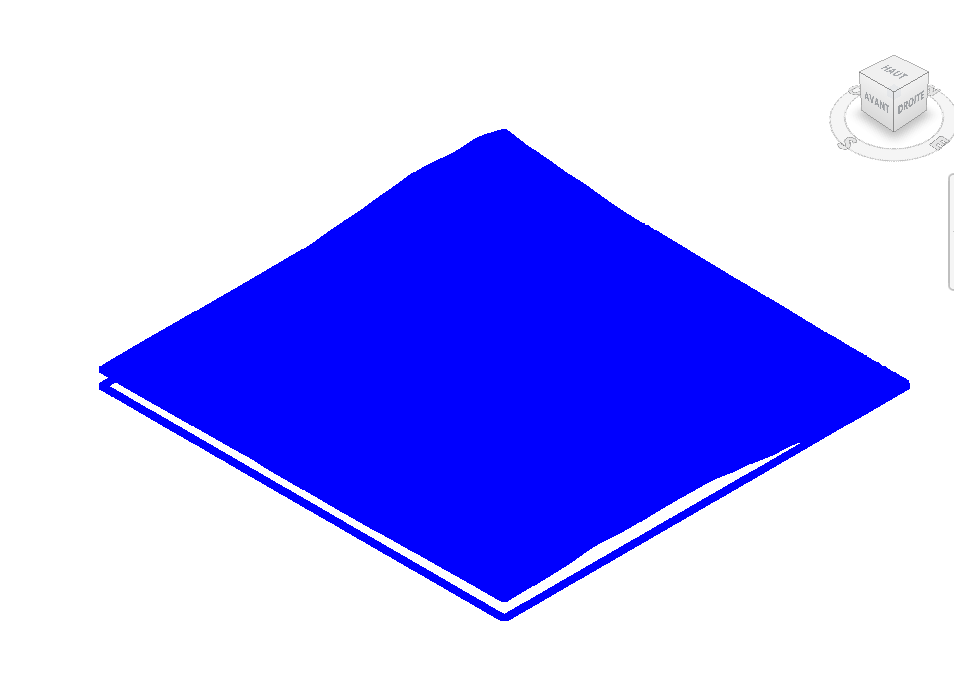

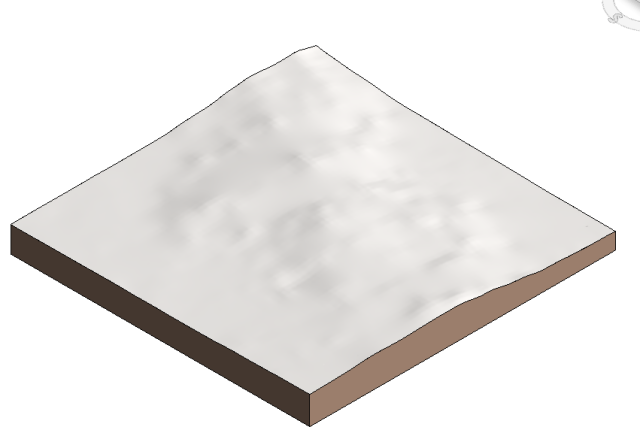

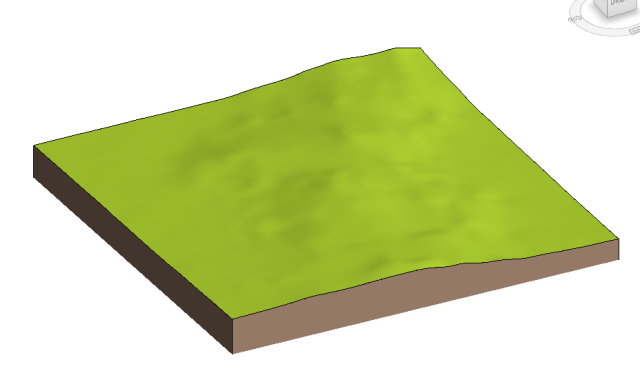

Voila ce que ça donne

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

Je fais ça comment?

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

il y a des points avec même X Y
Donc tu peux extraire les valeurs de Y et lui rajouter par exemple 0.000001 pour chaque point

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

A mon avis oui trop de points, le souci c'est que je vois pas comment réduire le maillage vu que ce sont des obj sur le site de la NASA que je récupère^^

0

0

Signaler le commentaire

Akli AM

· 7 février 2018

il y a trop de points
Peux-tu réduire le maillage ??

0

0

Signaler le commentaire

Rémy NAVARRO

· 7 février 2018

J'ai laissé tourner le PC depuis hier, toujours rien^^ Dynamo tourne toujours^^

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

il y a trop d points ça rame
Je te joins deux fichiers :
un pour supprimer les doublant en x y ( un test sur une centaine de points)
Deuxième fichiers le l'ai adapté a ton objet mais je ne l'ai pas lancer

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Mohamed KHETTAB

· 6 février 2018

Bonjour,

vous pouvez joindre des fichiers zip mais la taille est limité à 2mb seulement, pour des maquettes numérique utilisez des wetransfer, c'est gratuit je crois toujours.

(j'ai mis à jour le titre de la discussion pour que ce soit plus explicite)

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Le monocouche ne marche pas non plus...

Oui, le problème c'est que les doublons je ne peux pas les supprimer.

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

Utilise plutôt monocouche
Mon Pc mouline
il y des doublant en X Y

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

En modifiant le noeud Dynamo, en utilisant du .STL ou .STEP à la place?

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Quand j'utilise l'obj avec une seule couche de maillage, il y a ce message d'erreur sur la partie "topography.Bypoints" : Avertissement:Topography.ByPoints l'opération a échoué.
One or more points shared the same XY location (even with different elevations). This is not permitted for topography surfaces.
Parameter name: points

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Exacte, il y a deux maillage, normalement je t'ai envoyé un obj avec les deux maillages et un autre ou il n'y a qu'un maillage.

Merci à toi!

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

le noeud "mesh vertice " transforme l’objet en point
Dans ton cas il y a deux faces c'est pour cela qu'il arrive pas à dessiner un surface topo
j'essaye de te résoudre le problème

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Oui le fichier est un peu lourd j'avoue. Tiens moi au courant si tu y arrive

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Envoyez

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

Un peu lourd le fichier mais je pense identifier le problème

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Le site accepte pas les zip ou les .obj... as-tu une adresse à me fournir?

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

Pas de PJ

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

Aurait-tu une adresse à me fournir?

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

Je pense que c'est un problème d'unité
Envoie moi quand même le par mail

0

0

Signaler le commentaire

Rémy NAVARRO

· 6 février 2018

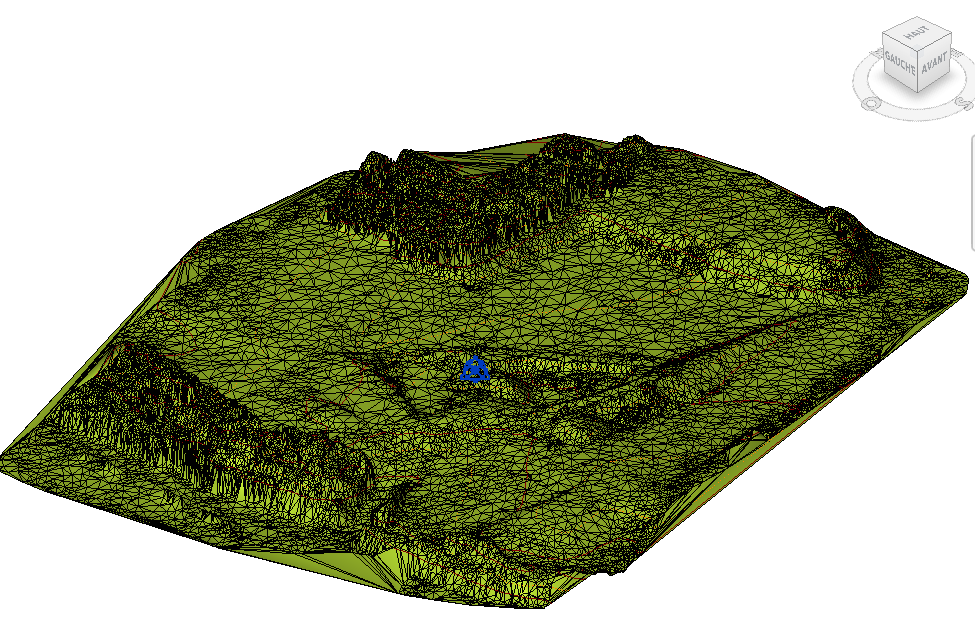

Avec mon obj . cela donne sa dans mon Revit (cf. pièce jointe)

Le fichier obj utilisé n'est pas celui sur le site. Si tu le désire je te l'envoi par mail.

0

0

Signaler le commentaire

Akli AM

· 6 février 2018

Bonjour,
Je viens de faire un essai et cela marche très bien
la couleur bleu c'est les points qui proviennent de Dynamo, bouton droit sur "Mesh vertice " et " flatten" et décoche aperçu .
Assure toi que la topographie est visible sur ton fichier Revit " Remplacement visibilité /graphisme"

0

0
