Orientation motif de hachures dans Revit

Antonio Fernandes

2 juin 2022

4.08K

Bonjour,

J'ai un problème d'orientation du motif de hachure.
Dans un matériau, j'ai mis un motif de coupe.
Ce motif de coupe est un motif de remplissage dessin (modèle choix non disponible)

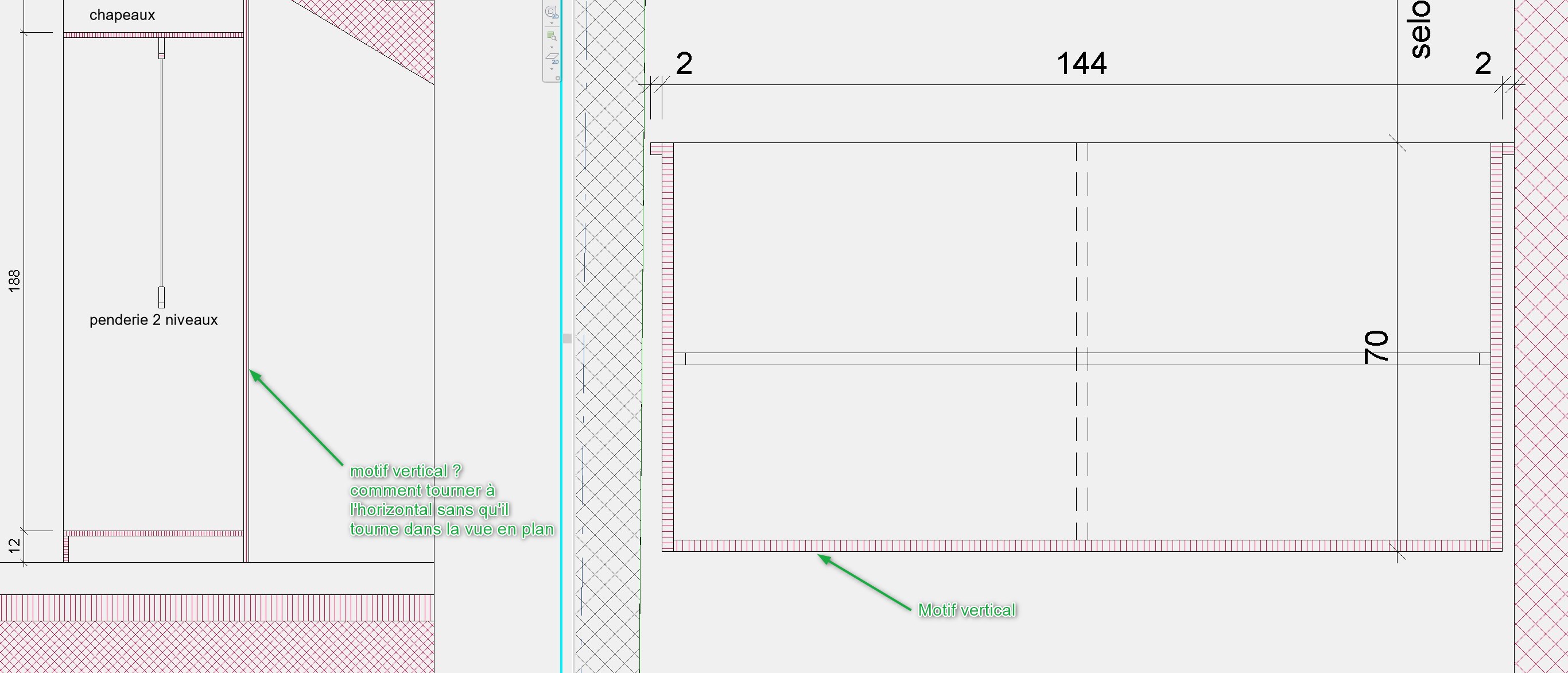

Comment faire pour avoir le motif en coupe à l'horizontale dans une vue de coupe mais dans une vue en plan il le faudrait à la verticale.

J'ai essayé avec l'orientation dans les couches hôtes: sélectionner une vue d'orientation, conserver en lecture ou aligner sur l'élément, mais aucun changement

Merci pour vos réponses

Photos

Réponses

Antonio Fernandes

· 3 juin 2022

@Raphaël Blaiteau

Merci pour ton retour, c'est très précis

Malheureusement, j'avais déjà essayé mais rien à faire.
Je pense que ça fonctionne pour des murs mais pas pour des familles de meubles.

Tu peux télécharger le fichier pour des tests
https://www.swisstransfer.com/d/5d8164c4-4a2e-4f9b-88d9-3d0d2da74865

Raphaël Blaiteau

· 3 juin 2022

Bonjour,

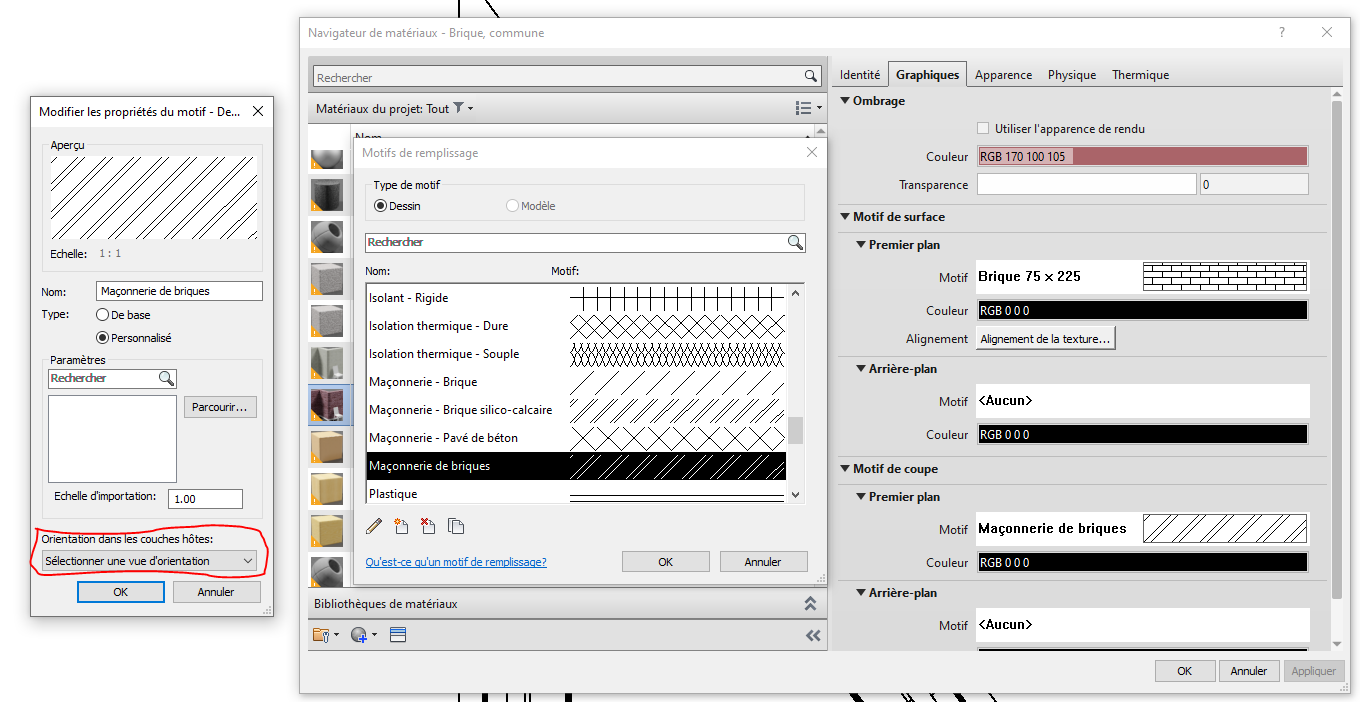

Dans le menu des matériaux, cliqué sur votre motif puis recliquer dessus dans le menu des motif.
Vous devriez pouvoir régler ce problème en cliquant sur la le menu déroulant (entouré en rouge) et sélectionnez "aligner sur l'élément".

N'hésitez surtout pas à m'indiquer si je ne suis pas clair.
Cordialement

HEXABIM

· 2 juin 2022

De rien @Antonio !

Antonio Fernandes

· 2 juin 2022

Merci Mohamed pour la correction
