REVIT : Où sont les "étiquettes de toit" ??

JB joey bison
24 janvier 2018
7.46K
5
Bonjour à tous, une question sur REVIT :

Pour les "étiquette de sol", je prends des "étiquette de dalles" > ok

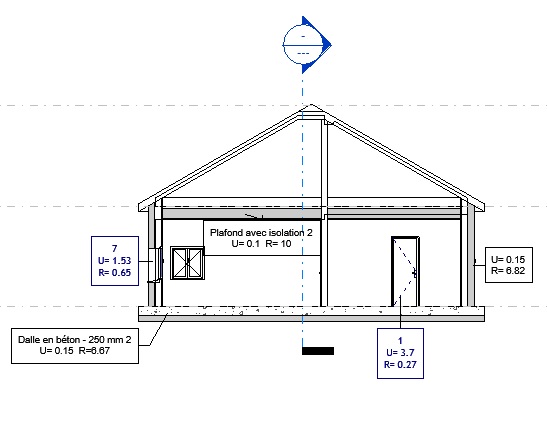

J'affiche même les résistances thermiques, pas de soucis pour murs, portes, fenêtres, dalles,
mais je bloque sur les étiquettes de toits :
1 - SVP, pour les "étiquette de toit", je prends quoi ?
2 - SVP, pour les "étiquette de toit", je prends quoi qui me permette d'afficher les résistances thermiques ??

Revit affiche bien la résistance thermique R au survol d'un élément par la souris mais sans chiffre après la virgule, cette imprécision est préjudiciable
SVP, Comment peut-on modifier le texte d'information qui s'affiche au survol d'un élément par la souris ??
Merci ..

Photos

hxrel-u

Caneco Electrical
Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Caneco BT
Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Teleportation
Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
APCSmart
Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
APCKutch
Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
DECK
Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Geoniks
Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
ModelPort
Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
RVTConvert
Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
MEP Designer
Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Statut
Standard
Axogram
Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
TC-BIM
Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Autodesk Informed Design
Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
TrussLab
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Resolving
Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.

hxrel-t

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
SpaceSync
Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.

Solutions citées

Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

JB joey bison
·
@Michaël Fauchet
Désolé si vous n'avez pas compris ma formulation, je n'ai voulu choquer personne.

Mais on aurait pu résoudre ce soucis par mp, sans polluer le post ..

Pour info, j'ai d'abord remercié pour vos 2 réponses ... et demandé avec un 'SVP' ..
Je n'ai pas écrit en majuscule, donc, je n'ai pas crié, ( il ne manquerait plus que ça !!),
J'ai juste écrit une seule phrase en gras pour accentuer la phrase importante de ma demande, comme en résumé.

Au sinon, il faut interdire la possibilité d'utiliser ces attributs qui sont disponible pour l'écriture, comme la ponctuation ..
Ce n'est pas comme si j'avais tout écrit en majuscule, tout en en gras ..!

L'important n'est pas d'avoir une réponse ..
L'important est surtout que vous compreniez ma demande ...

'David Grassin' n'a pas non plus compris ma demande, donc je reformule car je me suis surement mal fait comprendre :

Résumé de ma question :
Quand on laisse la souris, 1 seconde sur un objet quelconque du plan, sans avoir auparavant effectuer une quelconque sélection, il apparait une bulle d'information rectangulaire d'une seule ligne, indiquant le nom et le type d'objet, suivi du R pour la résistance thermique.
Ce R n'a pas de chiffre après la virgule, cette précision n'est pas suffisante.

SVP, Comment peut-on modifier le texte d'information qui s'affiche au survol d'un élément par la souris et en particulier l'information donnée par le R ??

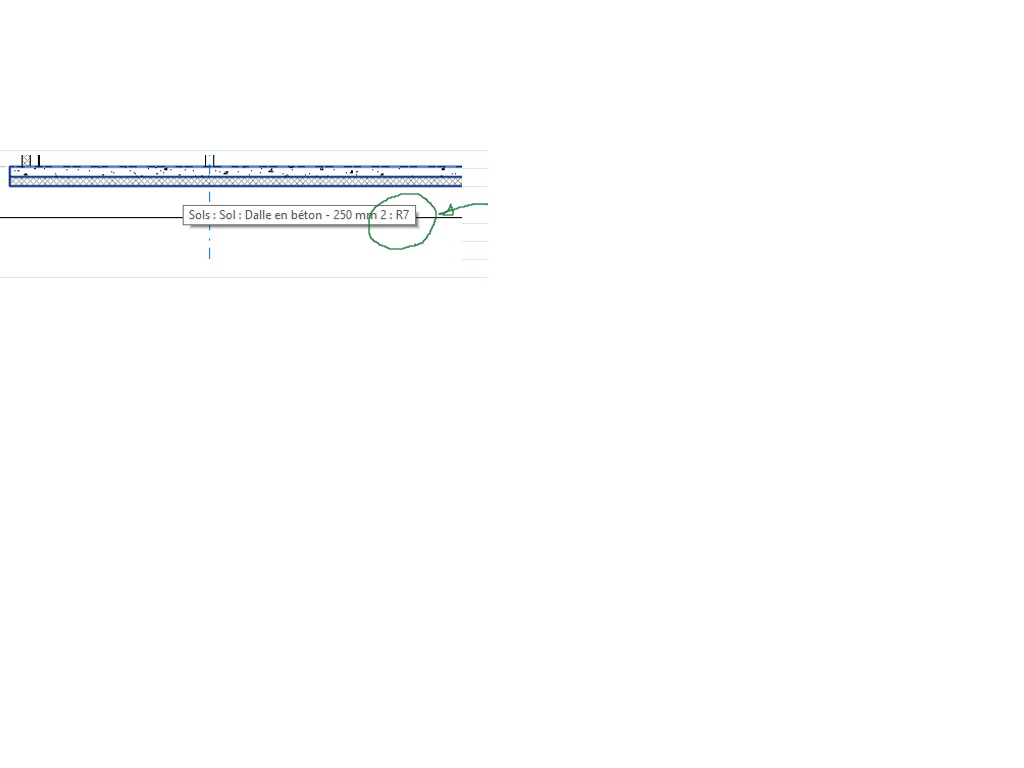

J'ai mis une image pour clarifier encore mieux

p.s : Pour info, mes Unités dans Revit sont bien paramétrées avec 2 chiffres après la virgule.
DG David Grassin
·
pas faux...


Deux pistes à explorer :
-Clic sur "UN" sur les touches de ton clavier et modifie le nombre de zéros derrières la virgule.
-quand tu es dans la formule tu a également un parametre d'incrément. (incrément de l'arrondi : 0.0001 par exemple)
MF Michaël Fauchet
·
Salut,

Nous ne sommes pas un support autodesk mais bien un forum d'entraide et nous essayons tous dans la mesure de nos compétences et volontés de répondre au mieux aux différentes questions posées
Sur un forum l'écriture en gras n'aide pas à avoir des retours plus rapide

Désolé si nous n'a pas compris ta question et patiente peut être auras tu une réponse, si non vois avec ton revendeur autodesk
JB joey bison
·
@Michaël Fauchet
@Akli AM

merci de vos réponses mais elles ne sont pas en rapport avec ma question qui ne se rapporte pas aux étiquettes (ça s'était pour la question 1 résolue par Akli AM )

Question 2 : toujours en attente de résolution :
Revit affiche bien la résistance thermique R au survol d'un élément par la souris, en utilisation normale de sélection des objets, mais sans chiffre après la virgule, cette imprécision n'est pas suffisante.
SVP, Comment peut-on modifier le texte d'information qui s'affiche au survol d'un élément par la souris ??
AA Akli AM
·
Bonjour ,
tu peux choisir la précision et l'unité
voir le poste @Michaël Fauchet
MF Michaël Fauchet
·
Salut,

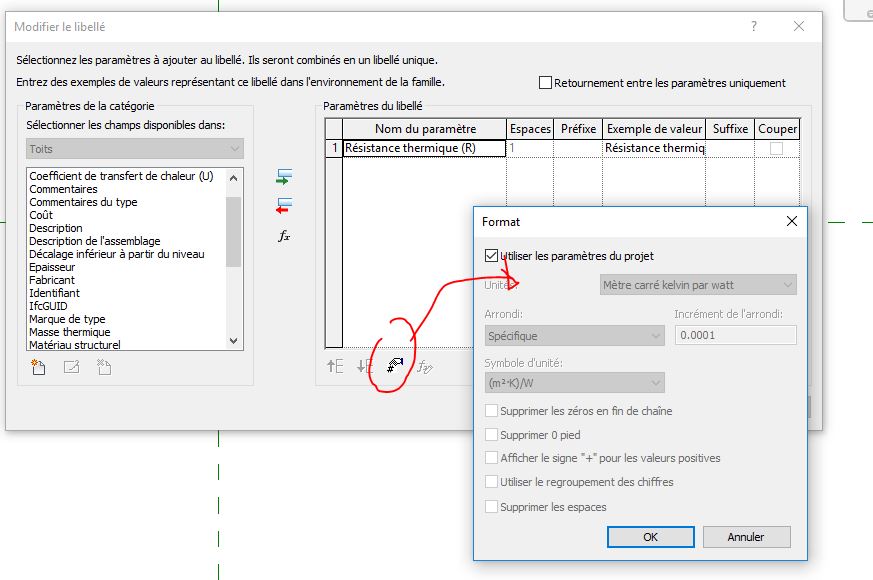

Lors de la création de ton étiquette quand tu places ton libellé tu peux choisir les untités que tu souhaites utiliser

Regarde ma capture d'écran ci-jointe
JB joey bison
·
@Akli AM : Merci beaucoup à toi

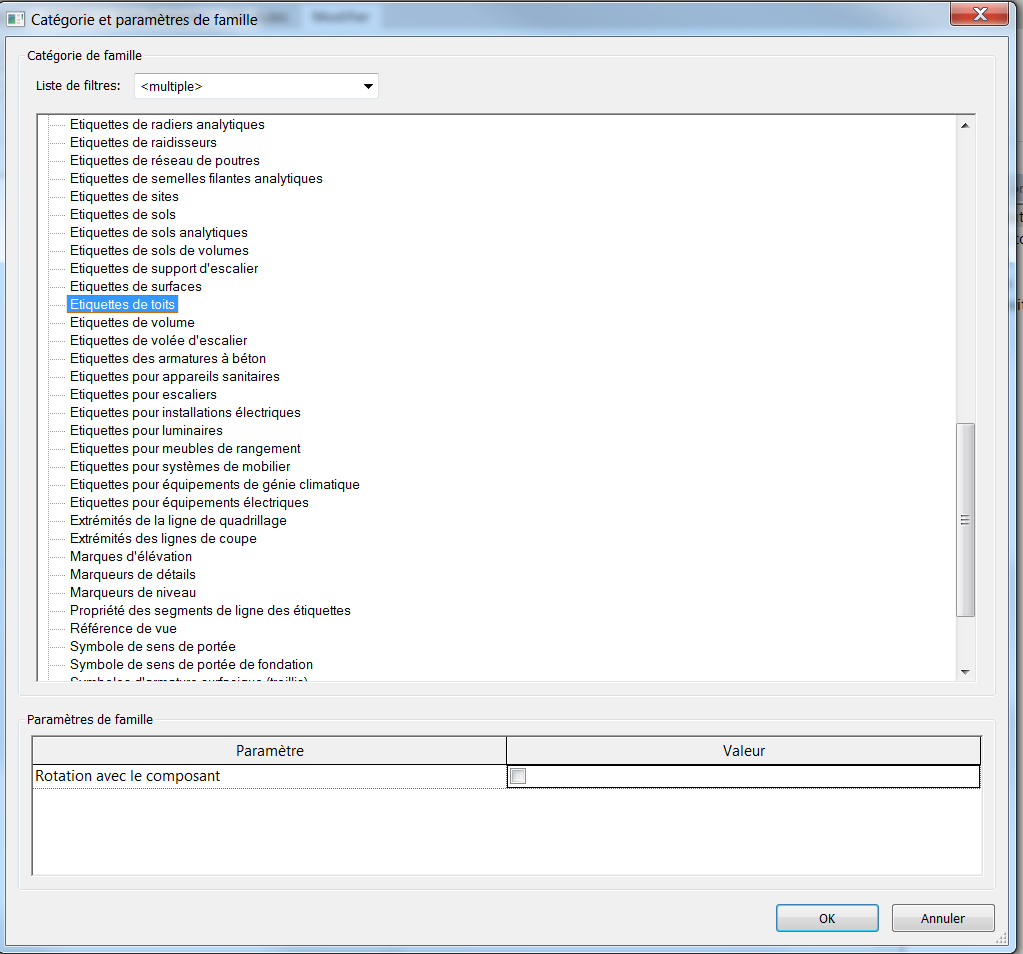

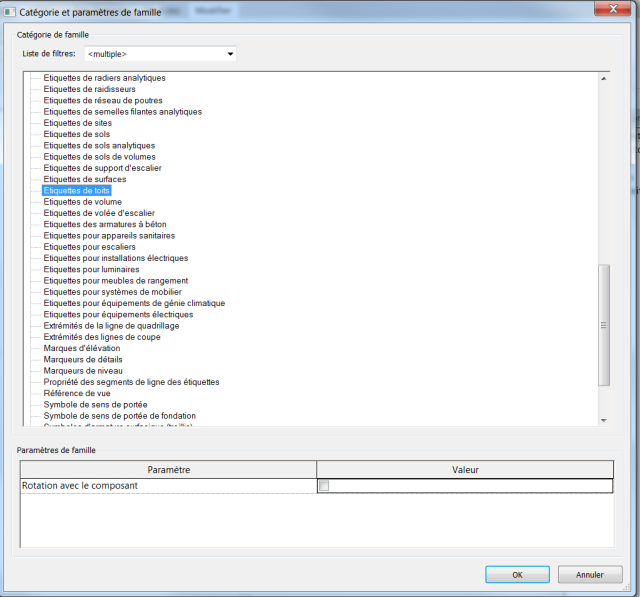

1° question résolue : il n'y avait pas d'étiquette de toit, j'ai donc suivi la solution :
--> fichier /nouveau / famille/ annotation / prendre par exemple :
"Etiquette générique métrique.rft"

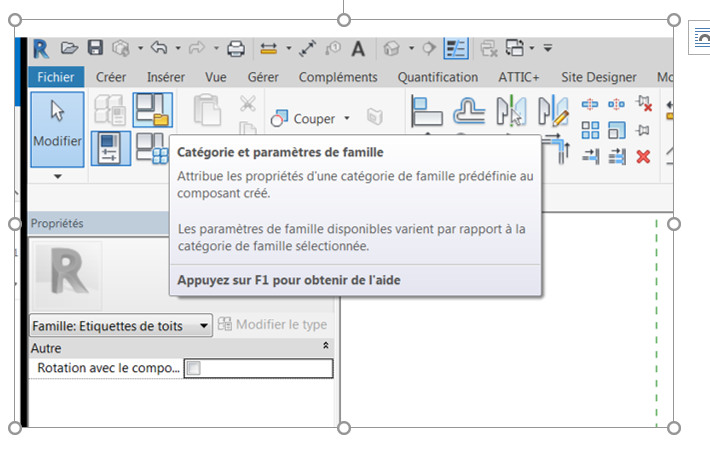

une fois ouvert, aller dans l'onglet propriétés, changer en 'étiquette de toit'.

2° question, toujours en attente de résolution :
Revit affiche bien la résistance thermique R au survol d'un élément par la souris, mais sans chiffre après la virgule, cette imprécision n'est pas suffisante.
SVP, Comment peut-on modifier le texte d'information qui s'affiche au survol d'un élément par la souris ??
AA Akli AM
·
Bonjour,
Pour les étiquette toit tu prends étiquette des toits :)
si tu trouve nulle part, va dans ouvrir /nouveau / famille/ annotation / tu prends par exemple Étiquette générique métrique. une fois ouvert, vas dan l'onglet propriétés et change en étiquette toit.
cdt
Capture.PNG 2.PNG
