Bonjour à tous
Je suis débutante sur REVIT STRUCTURE, je trouve que c'est un logiciel très souple dans des cas complexes.
Mais dans d'autre cas qui sont très simples on trouve qu'il y manque des choses.
mon problème concerne les ouvertures sur les voiles en béton. Il y a 2 façons de le faire et aucune ne répond au besoins d'un plan d"exécution :
1ère méthode : On peut créer une ouverture dans le voile à partir de l'icone ouverture mur sur l'onglet ouverture. Effectivement l'ouverture est crée, on peut facilement changer ses dimensions à partir de l'élévation du voile mais il n'y a aucune étiquette qui y correspond.
2éme méthode : On crée une porte ou une fenêtre à partir du menu architecture. Il y a plusieurs paramètres dans le type d'où on peut changer les dimensions et l'emplacement. Si on veut nommer cette ouverture il y a une étiquette porte ou bien fenêtre qu'on peut modifier pour faire apparaitre : largeur, hauteur, hauteur appui, hauteur sous linteau. Sur ces libellés il manque l'épaisseur du mur et la hauteur du linteau.
Pour l'épaisseur du mur on peut modifier la famille porte et fenêtre en rajoutant un paramètre partagé qui sera l'épaisseur du mur.
Mais pour la hauteur du linteau on peut pas créer un libellé du niveau haut de l'ouverture jusqu'au niveau haut du mur.
Ni même extraire la hauteur du mur pour faire une formule.
Pareil pour l'arase inf du linteau ça n'existe pas.
Par contre quand on est sur les étiquettes de murs il y a un paramètre hauteur non contrainte qui donne la hauteur du mur.
Ca aurait été bien si on peut combiner entre les paramètres de l'hôte et les paramètres de la famille pour les utiliser dans des formules.
Si quelqu'un a une solution simple pour désigner les linteaux dans les voiles en béton, à part créer une ouverture sur toute la hauteur et créer un linteau avec l'outil poutre là ça marche mais c'est pas pratique du tout.
Je suis débutante sur REVIT STRUCTURE, je trouve que c'est un logiciel très souple dans des cas complexes.
Mais dans d'autre cas qui sont très simples on trouve qu'il y manque des choses.
mon problème concerne les ouvertures sur les voiles en béton. Il y a 2 façons de le faire et aucune ne répond au besoins d'un plan d"exécution :
1ère méthode : On peut créer une ouverture dans le voile à partir de l'icone ouverture mur sur l'onglet ouverture. Effectivement l'ouverture est crée, on peut facilement changer ses dimensions à partir de l'élévation du voile mais il n'y a aucune étiquette qui y correspond.
2éme méthode : On crée une porte ou une fenêtre à partir du menu architecture. Il y a plusieurs paramètres dans le type d'où on peut changer les dimensions et l'emplacement. Si on veut nommer cette ouverture il y a une étiquette porte ou bien fenêtre qu'on peut modifier pour faire apparaitre : largeur, hauteur, hauteur appui, hauteur sous linteau. Sur ces libellés il manque l'épaisseur du mur et la hauteur du linteau.
Pour l'épaisseur du mur on peut modifier la famille porte et fenêtre en rajoutant un paramètre partagé qui sera l'épaisseur du mur.
Mais pour la hauteur du linteau on peut pas créer un libellé du niveau haut de l'ouverture jusqu'au niveau haut du mur.
Ni même extraire la hauteur du mur pour faire une formule.
Pareil pour l'arase inf du linteau ça n'existe pas.
Par contre quand on est sur les étiquettes de murs il y a un paramètre hauteur non contrainte qui donne la hauteur du mur.
Ca aurait été bien si on peut combiner entre les paramètres de l'hôte et les paramètres de la famille pour les utiliser dans des formules.
Si quelqu'un a une solution simple pour désigner les linteaux dans les voiles en béton, à part créer une ouverture sur toute la hauteur et créer un linteau avec l'outil poutre là ça marche mais c'est pas pratique du tout.
0
Undo
Votes
Bonjour
Pour calculer une donnée faisant appel aux caractéristiques de 2 objets (ouverture et mur), il faut utiliser Dynamo.
Pour calculer une donnée faisant appel aux caractéristiques de 2 objets (ouverture et mur), il faut utiliser Dynamo.
0
Undo
Votes
Bonjour,
La problématique est la même pour les retombées de poutre, comme cette valeur fait intervenir deux éléments (la dalle et la poutre)
tu ne peux pas directement l'extraire sauf à passer par un Dynamo comme le dit Benoît (et encore même avec Dynamo il faudrait sélectionner manuellement les éléments, bref pas top).
Du coup je te conseille d'afficher simplement l'arase inf du linteau et idem pour les poutres. A titre personel cela fait deux ans que j'envoie des plans EXE avec ces infos et personne ne s'est plaint.
Par contre avec la méthode 2 tu peux parfaitement récupérer l'épaisseur du voile d'une fenêtre ou d'une porte ;

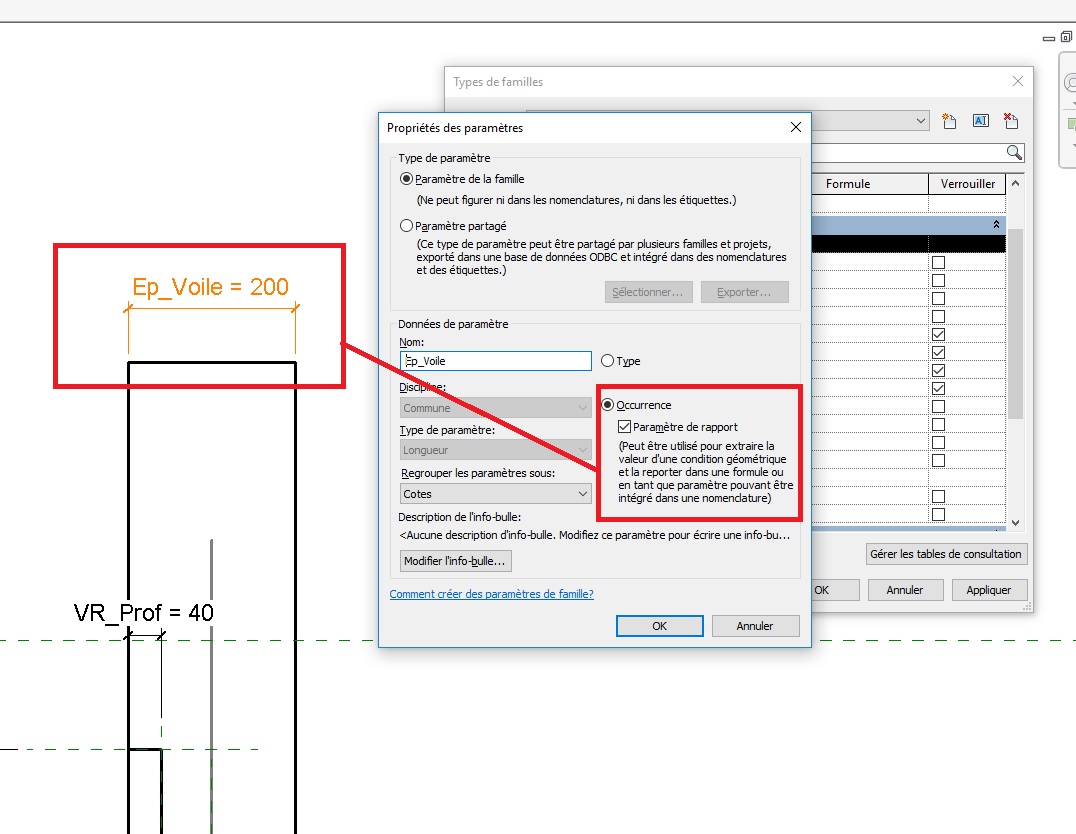

Dans une vue droite ou gauche de ta famille, cote l'épaisseur du mur générique et applique y un paramètre partagé en "occurrence" et en cochant "Paramètre de rapport".
Tu pourras ensuite récupérer cette valeur via une étiquette.
La problématique est la même pour les retombées de poutre, comme cette valeur fait intervenir deux éléments (la dalle et la poutre)
tu ne peux pas directement l'extraire sauf à passer par un Dynamo comme le dit Benoît (et encore même avec Dynamo il faudrait sélectionner manuellement les éléments, bref pas top).
Du coup je te conseille d'afficher simplement l'arase inf du linteau et idem pour les poutres. A titre personel cela fait deux ans que j'envoie des plans EXE avec ces infos et personne ne s'est plaint.
Par contre avec la méthode 2 tu peux parfaitement récupérer l'épaisseur du voile d'une fenêtre ou d'une porte ;
Dans une vue droite ou gauche de ta famille, cote l'épaisseur du mur générique et applique y un paramètre partagé en "occurrence" et en cochant "Paramètre de rapport".
Tu pourras ensuite récupérer cette valeur via une étiquette.
0
Undo
Votes
[...] et encore même avec Dynamo il faudrait sélectionner manuellement les éléments [...]
En faisant une sélection automatisée de toutes les portes et fenêtres du projet ou en combinant avec des noeuds Data-Shape pour avoir une interface, ça marche bien. Notre service Structure apprécie en tout cas.
0
Undo
Votes
[...] et encore même avec Dynamo il faudrait sélectionner manuellement les éléments [...]
En faisant une sélection automatisée de toutes les portes et fenêtres du projet ou en combinant avec des noeuds Data-Shape pour avoir une interface, ça marche bien. Notre service Structure apprécie en tout cas.
Tu peux m'en dire plus ? je serais assez intéressé
0
Undo
Votes
Merci bcp pour vos réponses.
Mais il me parait que REVIT est un logiciel qui est fait pour des développeurs et pas pour de simples utilisateurs.
Je suiverais ta méthode Mikael puisque je ne sais pas utiliser DYNAMO. Mais c'est du bricolage et j'espère que dans les prochaines mise à jour REVIT ils vont faire attention à ça.
A bientôt.
Mais il me parait que REVIT est un logiciel qui est fait pour des développeurs et pas pour de simples utilisateurs.
Je suiverais ta méthode Mikael puisque je ne sais pas utiliser DYNAMO. Mais c'est du bricolage et j'espère que dans les prochaines mise à jour REVIT ils vont faire attention à ça.
A bientôt.
0
Undo
Votes
T

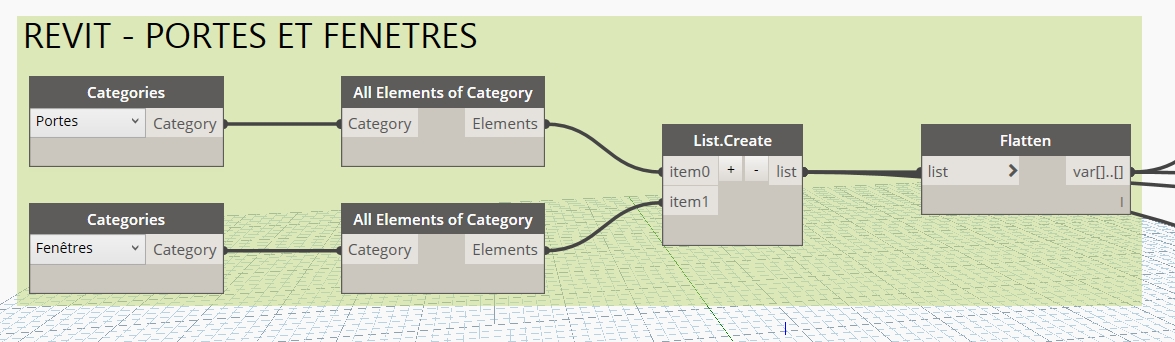

Pas très compliqué pour tout sélectionner, suffit de passer par le noeud "All Elements of Category" (voir PJ).
Pour l'interface utilisateur, je te conseille vivement Data-Shapes, c'est un de nos package indispensable: https://data-shapes.net/blog/
Mostafa EL AYOUBI EL IDRISSI a fait un super job bien utile pour donner de la flexibilité aux codes sans que l'utilisateur final n'est à rentrer dans Dynamo
Tu peux m'en dire plus ? je serais assez intéressé
Pas très compliqué pour tout sélectionner, suffit de passer par le noeud "All Elements of Category" (voir PJ).
Pour l'interface utilisateur, je te conseille vivement Data-Shapes, c'est un de nos package indispensable: https://data-shapes.net/blog/
Mostafa EL AYOUBI EL IDRISSI a fait un super job bien utile pour donner de la flexibilité aux codes sans que l'utilisateur final n'est à rentrer dans Dynamo
0
Undo
Votes
Merci Benoît pour l'info.
Je suis quand même assez d'accord avec Houda, Revit est certes un logiciel généraliste mais si tu veux en tirer le meilleur parti il faut casi systématiquement passer par une API ou un Dynamo.
Sans ces derniers je ne pourrai pas réaliser les plans de bonnes qualités dans les temps impartis.
Un BE qui installe Revit sans avoir un collaborateur qui intéresse de près à la programmation part avec un handicap.
Je suis quand même assez d'accord avec Houda, Revit est certes un logiciel généraliste mais si tu veux en tirer le meilleur parti il faut casi systématiquement passer par une API ou un Dynamo.
Sans ces derniers je ne pourrai pas réaliser les plans de bonnes qualités dans les temps impartis.
Un BE qui installe Revit sans avoir un collaborateur qui intéresse de près à la programmation part avec un handicap.
0
Undo
Votes
Bonsoir,
Discussion particulièrement intéressante !
L'idéal serait d'utiliser une famille "magique", créée de manière collaborative, pour aller jusqu'au bout de la chaîne,
avec à minima tous les paramétrés listés ci dessus + un paramètre d'identification appelé "mannequin", pour référencer le type de mannequin qui sera utiliser sur chantier pour créer l'ouverture :
http://www.dupre.fr/wp-content/uploads/2017/06/IMG_0658.jpg
Vaste sujet ...
Discussion particulièrement intéressante !
L'idéal serait d'utiliser une famille "magique", créée de manière collaborative, pour aller jusqu'au bout de la chaîne,
avec à minima tous les paramétrés listés ci dessus + un paramètre d'identification appelé "mannequin", pour référencer le type de mannequin qui sera utiliser sur chantier pour créer l'ouverture :
http://www.dupre.fr/wp-content/uploads/2017/06/IMG_0658.jpg
Vaste sujet ...
0
Undo
Votes
Et patience, vous allez bientôt pouvoir recruter des collaborateur formés au BIM pour vous aider :
https://www.facebook.com/events/1967895273471217/
