Ouvrir un fichier ArchiCAD dans Revit
AM
Auriane MUSSETA
26 février 2015
35556 0 2 0
Bonjour, Je cherche à ouvrir un fichier issu de [b]archicad[/b] dans [b]revit[/b]. Quel est le meilleur moyen d'y parvenir, avez vous déjà testé cela ? Le format [b]ifc[/b] semble être le meilleur moyen, mais c'est assez lourd.
Merci de vos réponses !
Images
Réponses
23 réponses
Pour écrire un commentaire, veuillezenregistrer ou log dans
Bonsoir!
Le format IFC est le seul permettant de transférer un modèle de Archicad vers revit. Tu peux l'ouvrir dans revit, ou bien le mettre en lien (2015).
Le format IFC est le seul permettant de transférer un modèle de Archicad vers revit. Tu peux l'ouvrir dans revit, ou bien le mettre en lien (2015).
H
Bonjour,
Vous trouverez ci joint une solution à votre problème.
Cordialement,
Vous trouverez ci joint une solution à votre problème.
Cordialement,
MS
J'ai essayé d'importer des fichiers Ifc dans Revit mais je dois avouer que Revit est loin d'être performant pour importer des projets de taille importante...contrairement à Allplan.J'ai réussi pour des projets de taille moyenne mais pour des projets de plusieurs bâtiments, impossible, plantage assuré.
LH
Que vient faire Allplan dans cette discussion? Vous avez quelque chose à vendre?
H
Julien,
Pour votre info personnelle, je ne vends rien :) J'essaye de faire des remarques constructives afin de donner des infos basées sur mon expérience dans la perspective de mieux collaborer entre les différents métiers.
Bon week-end.
Pour votre info personnelle, je ne vends rien :) J'essaye de faire des remarques constructives afin de donner des infos basées sur mon expérience dans la perspective de mieux collaborer entre les différents métiers.
Bon week-end.
LH
et bien certes, mais je ne vois pas pourquoi sur hexabim une question précise sur un soft entraîne TRES souvent la mention d'autres soft dont il n'est absolument pas question dans la discussion.
H
Bonjour Auriane,
Je vous renvois vers une discussion sur le groupe linkedin Pratique du BIM dans lequel j'ai fait part de résultats de test d'échange entre Archicad et Revit via IFC.
https://www.linkedin.com/groups/lIFC-comme-format-natif-plateformes-5174224.S.5940769653633622018?trk=groups_items_see_more-0-b-ttl
C'est vers le milieu des discussions.
Je vous renvois vers une discussion sur le groupe linkedin Pratique du BIM dans lequel j'ai fait part de résultats de test d'échange entre Archicad et Revit via IFC.
https://www.linkedin.com/groups/lIFC-comme-format-natif-plateformes-5174224.S.5940769653633622018?trk=groups_items_see_more-0-b-ttl
C'est vers le milieu des discussions.
VB
Merci Michel pour ton lien, je vais tester cela, mais c'est tout à fait ce que je cherchai !
Je ferai un retour ici pour avis.
Vincent, j'aimerai accéder à ton groupe de discussion, mais je n'y parviens pas !
Je ferai un retour ici pour avis.
Vincent, j'aimerai accéder à ton groupe de discussion, mais je n'y parviens pas !
AM
Je retranscrit ici le contenu du post en question :
Bonjour, voici le résultat d'une 2ème séries de tests que nous avons effectuer chez nous pour transmettre via IFC une maquette archicad vers REVIT. Prochaines étapes, le chemin inverse.
Les outils utilisé :
Côté archicad : Archicad V18 avec ou sans optimisation spéciale REVIT
Côté REVIT : REVIT 2015 avec plugin d'import Graphisoft ou avec import optimisé Autodesk.
4 imports donc :
Export IFC optimisé (ARCHICAD) avec plugin d’import GRAPHISOFT (REVIT)
Export IFC optimisé (ARCHICAD) avec import optimisé autodesk (REVIT
Export IFC général avec plugin d’import GRAPHISOFT
Export IFC général avec import optimisé autodesk
Premières conclusions :
IFC optimisé ou pas en export, pas de différence à première vue.
Paradoxalement, avec plugin d’import GRAPHISOFT dans REVIT, le résultat global est moins bon :
Tout ce qui est importé devient des familles IN SITU de REVIT soit des genre de blocs, bien catégorisés mais non paramétrable. Pour modifier, il faut agir manuellement sur la forme suivant les principes standard de modélisation 3D (extrusion, révolutions, ...)
Seule exception : la surface topographique qui est parfaitement importée comme surface topo totalement éditable !
Avec l’import optimisé d’AUTODESK, l’import s’améliore globalement par rapport aux premiers test de cet été.
Tous les murs et sols ont bien été transférés comme objets standards REVIT et donc totalement modifiable. Pas mal ...
Les composants tel portes et fenêtre ont bien été traduits en famille REVIT externes chargeables par contre, les paramètres n’ont pas été retranscrits dans la famille (largeur, hauteur). On peut donc modifier la famille si on le souhaite et éventuellement rajouter les paramètres qui n’existe plus. On peut aussi déplacer les fenêtres dans les murs en déplaçant ou en changeant la hauteur d’appuis (paramètre bien retranscrit)
Par contre, les toits ne sont plus passés comme toits standards mais comme toit IN SITU et donc plus paramétrable. Je pense que c’est à cause de la présence de lanterneaux car les toits sans ouvertures sont bien passés.
Conclusions PROVISOIRES : il y a du progrès prometteur qui permet PEUT-ETRE d'entrevoir la considération POSSIBLE de l'IFC comme un format "de travail" et pas que de transfert.
Bonjour, voici le résultat d'une 2ème séries de tests que nous avons effectuer chez nous pour transmettre via IFC une maquette archicad vers REVIT. Prochaines étapes, le chemin inverse.
Les outils utilisé :
Côté archicad : Archicad V18 avec ou sans optimisation spéciale REVIT
Côté REVIT : REVIT 2015 avec plugin d'import Graphisoft ou avec import optimisé Autodesk.
4 imports donc :
Export IFC optimisé (ARCHICAD) avec plugin d’import GRAPHISOFT (REVIT)
Export IFC optimisé (ARCHICAD) avec import optimisé autodesk (REVIT
Export IFC général avec plugin d’import GRAPHISOFT
Export IFC général avec import optimisé autodesk
Premières conclusions :
IFC optimisé ou pas en export, pas de différence à première vue.
Paradoxalement, avec plugin d’import GRAPHISOFT dans REVIT, le résultat global est moins bon :
Tout ce qui est importé devient des familles IN SITU de REVIT soit des genre de blocs, bien catégorisés mais non paramétrable. Pour modifier, il faut agir manuellement sur la forme suivant les principes standard de modélisation 3D (extrusion, révolutions, ...)
Seule exception : la surface topographique qui est parfaitement importée comme surface topo totalement éditable !
Avec l’import optimisé d’AUTODESK, l’import s’améliore globalement par rapport aux premiers test de cet été.
Tous les murs et sols ont bien été transférés comme objets standards REVIT et donc totalement modifiable. Pas mal ...
Les composants tel portes et fenêtre ont bien été traduits en famille REVIT externes chargeables par contre, les paramètres n’ont pas été retranscrits dans la famille (largeur, hauteur). On peut donc modifier la famille si on le souhaite et éventuellement rajouter les paramètres qui n’existe plus. On peut aussi déplacer les fenêtres dans les murs en déplaçant ou en changeant la hauteur d’appuis (paramètre bien retranscrit)
Par contre, les toits ne sont plus passés comme toits standards mais comme toit IN SITU et donc plus paramétrable. Je pense que c’est à cause de la présence de lanterneaux car les toits sans ouvertures sont bien passés.
Conclusions PROVISOIRES : il y a du progrès prometteur qui permet PEUT-ETRE d'entrevoir la considération POSSIBLE de l'IFC comme un format "de travail" et pas que de transfert.
VB
Bonsoir
La version 18 d'ArchiCAD est capable d'enregistrer directement au format .rvt (pour la version 2015 de Revit)
La version 18 d'ArchiCAD est capable d'enregistrer directement au format .rvt (pour la version 2015 de Revit)
PF
Pierre Fernandez a écrit:
Bonsoir
La version 18 d'ArchiCAD est capable d'enregistrer directement au format .rvt (pour la version 2015 de Revit)
C'est natif dans cette version !?
Ca me parrait bizarre que Archicad enregistre au format propriétaire revit non ?
H
"La version 18 d'ArchiCAD est capable d'enregistrer directement au format .rvt"
Ça m'étonnerait !
Il y a juste un plugin d'export IFC optimisé pour REVIT 2015 mais qui comme je l'indique dans mon témoignage précédant, n'apporte pas d'amélioration particulière.
Ça m'étonnerait !
Il y a juste un plugin d'export IFC optimisé pour REVIT 2015 mais qui comme je l'indique dans mon témoignage précédant, n'apporte pas d'amélioration particulière.
VB
Quand on sait que Graphisoft sponsorise la conférence annuelle d'Autodesk sur le bim on ne trouve plus rien de bizarre
Je ne m'y attendais pas non plus, j'ai découvert ça la semaine dernière
Je ne m'y attendais pas non plus, j'ai découvert ça la semaine dernière
PF
Bonjour,
Auriez-vous un lien vers cet import optimisé d’AUTODESK?
merci
Auriez-vous un lien vers cet import optimisé d’AUTODESK?
merci
VD
Bonjour,
Je pense que c'est celui là:
https://apps.exchange.autodesk.com/RVT/fr/Detail/Index?id=appstore.exchange.autodesk.com%3Aifc2015_windows32and64%3Aen
Je pense que c'est celui là:
https://apps.exchange.autodesk.com/RVT/fr/Detail/Index?id=appstore.exchange.autodesk.com%3Aifc2015_windows32and64%3Aen
BT
bonsoir
j'ai vérifié ce soir sur un archicad 18 Mac, aucun export Revit en vue !

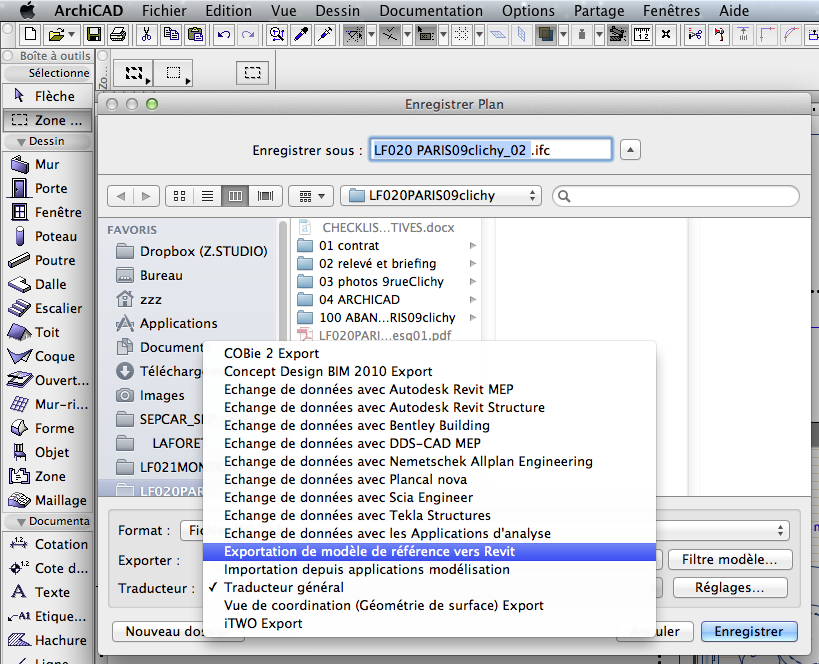

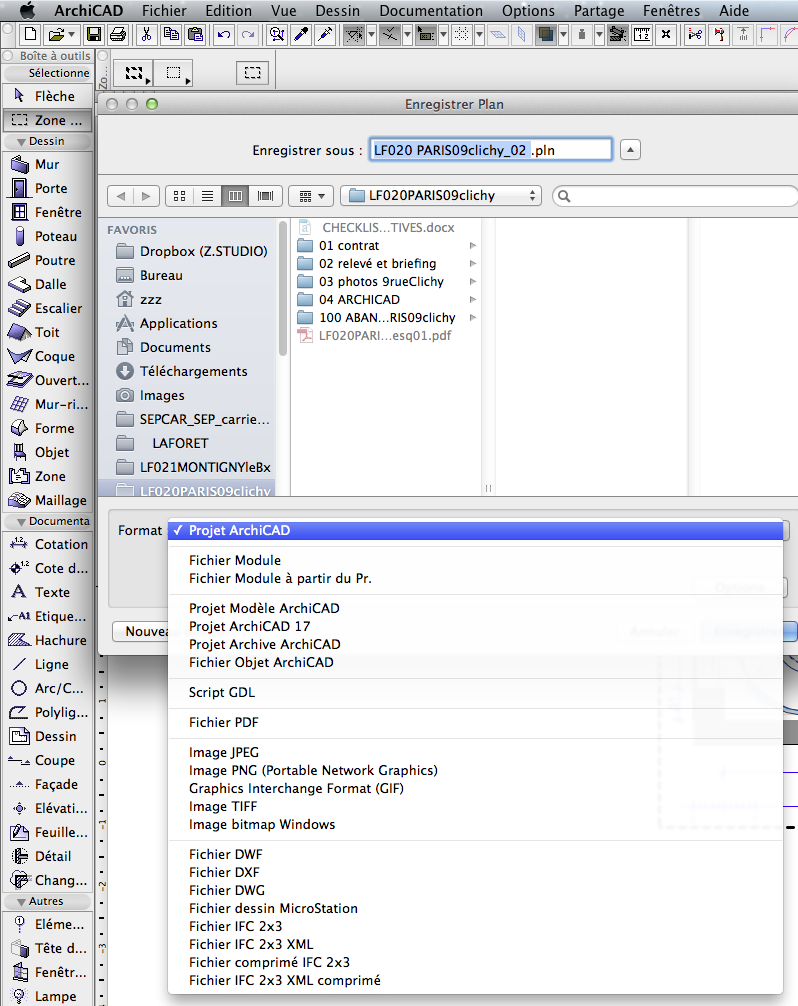

je donne ici les dialogues d'export, ainsi que ceux de paramétrage de l'export IFC (qui propose des configurations adaptées à Revit, mais rien de plus)
essayons d'être précis dans nos informations…
j'ai vérifié ce soir sur un archicad 18 Mac, aucun export Revit en vue !
je donne ici les dialogues d'export, ainsi que ceux de paramétrage de l'export IFC (qui propose des configurations adaptées à Revit, mais rien de plus)
essayons d'être précis dans nos informations…
OC
En fait les fichier RVT obtenus n'étais pas dûs à ArchiCAD mais à la sauvegarde automatique des IFC par Revit, désolé pour ce faux espoirs
C'est ça de travailler en réseau...on ne sait pas ce que font les autres et ça crée des surprises
C'est ça de travailler en réseau...on ne sait pas ce que font les autres et ça crée des surprises
PF
merci Pierre pour la correction, on était à deux doigts du grand buzz !
H
C'est normal
Et n'étant pas béta testeur de la version 19 je ne peux pas dire s'il y aura du nouveau à ce sujet...
Et n'étant pas béta testeur de la version 19 je ne peux pas dire s'il y aura du nouveau à ce sujet...
PF
Bonjour à tous,
Je complète cette discussion avec quelques retours...
L'export depuis Archicad vers revit se passe plutôt bien, j'utilise le plug in disponible sur le site de graphisoft ajouté à revit 2015 pour ouvrir les ifc issus d'archicad.
(http://translate.google.fr/translate?hl=fr&sl=en&u=http://support.sefaira.com/hc/en-us/articles/202286999-Exporting-IFC-from-ArchiCAD-Importing-to-Revit-&prev=search)
1er point : selon le fichier, cela peut mettre pas malk de temps à s'ouvrir (j'ai même cru que le logiciel avait simplement planté et au bout d'une bonne heure, le modèle numérique est apparu :)
2e point : à l'ouverture, le message d'erreur suivant apparaît : "l'occurrence xxx" ne coupe rien" et à part la supprimer, je ne peux pas faire grand chose > plutôt embêtant quand j'ai 73 messages de ce type et que je ne peux pas retrouver les éléments que je supprime !
3e point : les fenêtres : la "traduction" se passe moyennement bien selon les projets testés : la famille de fenêtre parfois devient "in situ" parfois est bien en rfa. L'autre souci est que la définition de ces fenêtres n'est pas forcement subdivisée en sous catégories (types cadre, vitrage etc). Et je ne peut pas forcement le faire après coup car la famille générée est parfois un seul bloc non décomposable. Ne connaissant pas bien archicad, j'ignore ce qui peut différencier ces fenêtres dans le modèle de base. sachant que dans le même modèle, j'ai déjà eu des fenêtres où les sous catégories sont bien renseignées et d'autres familles, pourtant de géométrie similaire (on passe de simple à double vantail) deviennent non décomposables. Un vrai casse-tête. Si vous avez une solution sur ce point précis, je suis preneuse !
4e point : les familles : si j'ai une famille de type "mur 20cm", cela va créer autant de famille qu'il y a d'objets "mur 20cm" en incrémentant un numéro identifiant en plus... Pas terrible ! Et idem, ce n'est pas dans tous les cas de modèles importés, ni pour toutes les familles.
Dans l'attente de vos conseils !
Je complète cette discussion avec quelques retours...
L'export depuis Archicad vers revit se passe plutôt bien, j'utilise le plug in disponible sur le site de graphisoft ajouté à revit 2015 pour ouvrir les ifc issus d'archicad.
(http://translate.google.fr/translate?hl=fr&sl=en&u=http://support.sefaira.com/hc/en-us/articles/202286999-Exporting-IFC-from-ArchiCAD-Importing-to-Revit-&prev=search)
1er point : selon le fichier, cela peut mettre pas malk de temps à s'ouvrir (j'ai même cru que le logiciel avait simplement planté et au bout d'une bonne heure, le modèle numérique est apparu :)
2e point : à l'ouverture, le message d'erreur suivant apparaît : "l'occurrence xxx" ne coupe rien" et à part la supprimer, je ne peux pas faire grand chose > plutôt embêtant quand j'ai 73 messages de ce type et que je ne peux pas retrouver les éléments que je supprime !
3e point : les fenêtres : la "traduction" se passe moyennement bien selon les projets testés : la famille de fenêtre parfois devient "in situ" parfois est bien en rfa. L'autre souci est que la définition de ces fenêtres n'est pas forcement subdivisée en sous catégories (types cadre, vitrage etc). Et je ne peut pas forcement le faire après coup car la famille générée est parfois un seul bloc non décomposable. Ne connaissant pas bien archicad, j'ignore ce qui peut différencier ces fenêtres dans le modèle de base. sachant que dans le même modèle, j'ai déjà eu des fenêtres où les sous catégories sont bien renseignées et d'autres familles, pourtant de géométrie similaire (on passe de simple à double vantail) deviennent non décomposables. Un vrai casse-tête. Si vous avez une solution sur ce point précis, je suis preneuse !
4e point : les familles : si j'ai une famille de type "mur 20cm", cela va créer autant de famille qu'il y a d'objets "mur 20cm" en incrémentant un numéro identifiant en plus... Pas terrible ! Et idem, ce n'est pas dans tous les cas de modèles importés, ni pour toutes les familles.
Dans l'attente de vos conseils !
