Bonjour,
Je travaille sur REVIT 2020 et doit démarrer une étude MEP et STRUCTURE en BIM, c'est une première pour moi.
Le Maître d'ouvrage ma transmis le dossier joint pour paramétrer ifc et Pset.
Sur un exemple:
Murs porteurs: IfcWall Pset_WallCommon
Vous êtes-il possible de me guider?
Vous en remerciant par avance
Je travaille sur REVIT 2020 et doit démarrer une étude MEP et STRUCTURE en BIM, c'est une première pour moi.
Le Maître d'ouvrage ma transmis le dossier joint pour paramétrer ifc et Pset.
Sur un exemple:
Murs porteurs: IfcWall Pset_WallCommon
Vous êtes-il possible de me guider?
Vous en remerciant par avance
Accepted Answer
0
Undo
Votes
Bonjour et bienvenue dans le monde Revit & IFC
Si tu n'es pas habituée au format IFC, tu as le guide du standard IFC Revit : https://abcdblog.typepad.com/abcd/2018/WP/Guide_du_Standard_IFC_Dans_Revit_FR_Oct_2018.pdf
Ensuite quand tu dois exporter ta maquette Revit au format IFC, il existe pas défaut un tableau de mappage des objets Revit en objet Ifc (menu Fichier -> Exporter -> Options -> Options IFC).
Dans ce tableau, vérifie s'il est conforme au document de Vinci (par défaut, normalement c'est correct, cela correspond au standard IFC).
Le plus simple, c'est de pratiquer, réalise une conversion Ifc d'une de tes maquettes, et via un viewer (Evebim ou Bimvision), vérifie que les objets Revit sont bien convertis selon le mappage.
Je te propose aussi cet article Hexabim sur les bonnes pratiques Ifc :
https://www.hexabim.com/blog/export-ifc-revit-les-bonnes-pratiques-avec-simon-moreau-1-2
Il existe des petites subtilité dans Revit pour changer de classe IFC, certains objets (IfcExportAs), etc...
C'est comme le vélo, plus tu manipuleras les conversions, et cela viendras tout seul les fonctions IfcExportAs, IfcName, etc...
Si besoin, n'hesites pas à demander plus d'informations.
Cordialement,
Christophe Rosé
Chargé d'Etudes BIM
Si tu n'es pas habituée au format IFC, tu as le guide du standard IFC Revit : https://abcdblog.typepad.com/abcd/2018/WP/Guide_du_Standard_IFC_Dans_Revit_FR_Oct_2018.pdf
Ensuite quand tu dois exporter ta maquette Revit au format IFC, il existe pas défaut un tableau de mappage des objets Revit en objet Ifc (menu Fichier -> Exporter -> Options -> Options IFC).
Dans ce tableau, vérifie s'il est conforme au document de Vinci (par défaut, normalement c'est correct, cela correspond au standard IFC).
Le plus simple, c'est de pratiquer, réalise une conversion Ifc d'une de tes maquettes, et via un viewer (Evebim ou Bimvision), vérifie que les objets Revit sont bien convertis selon le mappage.
Je te propose aussi cet article Hexabim sur les bonnes pratiques Ifc :
https://www.hexabim.com/blog/export-ifc-revit-les-bonnes-pratiques-avec-simon-moreau-1-2
Il existe des petites subtilité dans Revit pour changer de classe IFC, certains objets (IfcExportAs), etc...
C'est comme le vélo, plus tu manipuleras les conversions, et cela viendras tout seul les fonctions IfcExportAs, IfcName, etc...
Si besoin, n'hesites pas à demander plus d'informations.
Cordialement,
Christophe Rosé
Chargé d'Etudes BIM
Accepted Answer
0
Undo
Votes
Bonjour et bienvenue dans le monde Revit & IFC
Si tu n'es pas habituée au format IFC, tu as le guide du standard IFC Revit : https://abcdblog.typepad.com/abcd/2018/WP/Guide_du_Standard_IFC_Dans_Revit_FR_Oct_2018.pdf
Ensuite quand tu dois exporter ta maquette Revit au format IFC, il existe pas défaut un tableau de mappage des objets Revit en objet Ifc (menu Fichier -> Exporter -> Options -> Options IFC).
Dans ce tableau, vérifie s'il est conforme au document de Vinci (par défaut, normalement c'est correct, cela correspond au standard IFC).
Le plus simple, c'est de pratiquer, réalise une conversion Ifc d'une de tes maquettes, et via un viewer (Evebim ou Bimvision), vérifie que les objets Revit sont bien convertis selon le mappage.
Je te propose aussi cet article Hexabim sur les bonnes pratiques Ifc :
https://www.hexabim.com/blog/export-ifc-revit-les-bonnes-pratiques-avec-simon-moreau-1-2
Il existe des petites subtilité dans Revit pour changer de classe IFC, certains objets (IfcExportAs), etc...
C'est comme le vélo, plus tu manipuleras les conversions, et cela viendras tout seul les fonctions IfcExportAs, IfcName, etc...
Si besoin, n'hesites pas à demander plus d'informations.
Cordialement,
Christophe Rosé
Chargé d'Etudes BIM
Si tu n'es pas habituée au format IFC, tu as le guide du standard IFC Revit : https://abcdblog.typepad.com/abcd/2018/WP/Guide_du_Standard_IFC_Dans_Revit_FR_Oct_2018.pdf
Ensuite quand tu dois exporter ta maquette Revit au format IFC, il existe pas défaut un tableau de mappage des objets Revit en objet Ifc (menu Fichier -> Exporter -> Options -> Options IFC).
Dans ce tableau, vérifie s'il est conforme au document de Vinci (par défaut, normalement c'est correct, cela correspond au standard IFC).
Le plus simple, c'est de pratiquer, réalise une conversion Ifc d'une de tes maquettes, et via un viewer (Evebim ou Bimvision), vérifie que les objets Revit sont bien convertis selon le mappage.
Je te propose aussi cet article Hexabim sur les bonnes pratiques Ifc :
https://www.hexabim.com/blog/export-ifc-revit-les-bonnes-pratiques-avec-simon-moreau-1-2
Il existe des petites subtilité dans Revit pour changer de classe IFC, certains objets (IfcExportAs), etc...
C'est comme le vélo, plus tu manipuleras les conversions, et cela viendras tout seul les fonctions IfcExportAs, IfcName, etc...
Si besoin, n'hesites pas à demander plus d'informations.
Cordialement,
Christophe Rosé
Chargé d'Etudes BIM
0
Undo
Votes
Bonjour,
L'IFC est un vaste sujet comme l'a expliqué @Christophe Rosé# . Ce qu'il faut comprendre avant tout, c'est que ici le Maître d'Ouvrage souhaite des IFC pour différents usages (peut être) mais surtout pour garantir l'unicité de la base de données finales (OpenBIM). L'IFC permet à tous les users de parler le même langage de maquettes (même si certain utilise Revit, d'Autes Tekla, ArchiACD, Allplan...).
L'IFC est un format extensible dans le sens ou on peut lui ajouter les données qu'on veut. Revit par exemple le permet via les paramètres partagés adaptés IFC. Ainsi dans Revit, nous pouvez configurer les classes IFC (IfcWall), les énumérations IFC (type, IfcWallType.PARTITIONS), exporter des jeux de propriétés IFC (PropertySets, Pset) et créer les propriétés IFC et jeux de propriétés que vous voulez.
Je vous renvoie vers une autre réponse que j'ai faite qui concerne :
- les classes IFC et énumérations IFC lors de l'export ici : https://www.hexabim.com/discussions/exploitation-de-maquette-ifc-issue-de-revit-sous-revit
Les sites suivantes de :
- BuildingSmart Technical : https://technical.buildingsmart.org/standards/ifc/ifc-schema-specifications/
- BuildingSmart sur la description IFC4 :https://standards.buildingsmart.org/IFC/DEV/IFC4_3/RC2/HTML/
- un site qui vulgarise bien l'IFC : https://bim.tech.fr/ifc/index.html

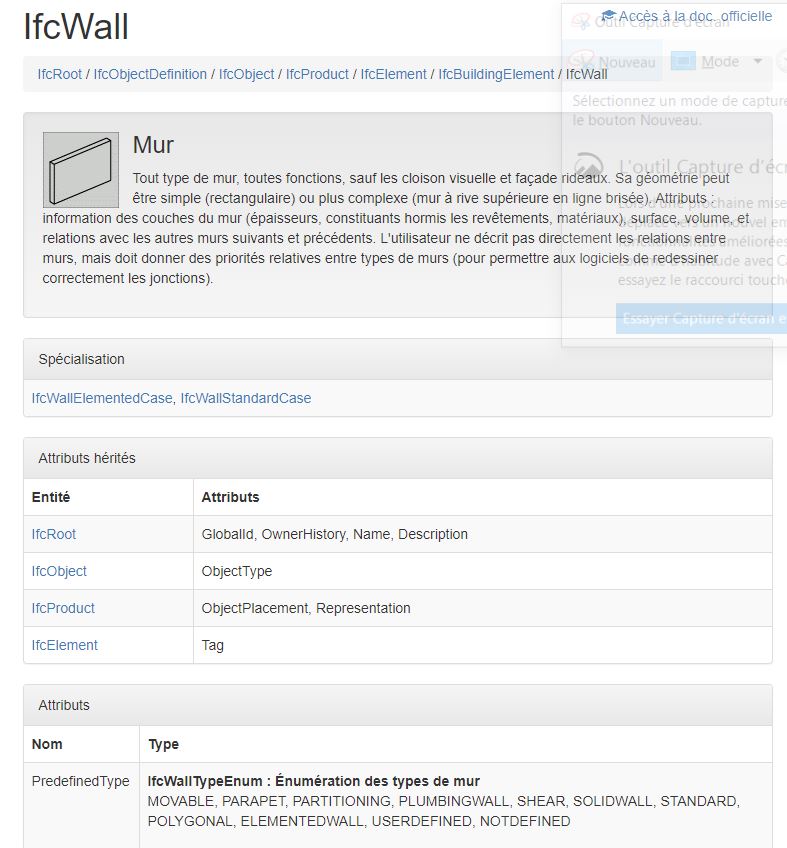

Cela va vous permettre d'identifier les données que vous pouvez inclure dans l'IFC par objet et typologie d'objet (voir PJ)
L'IFC est un vaste sujet comme l'a expliqué @Christophe Rosé# . Ce qu'il faut comprendre avant tout, c'est que ici le Maître d'Ouvrage souhaite des IFC pour différents usages (peut être) mais surtout pour garantir l'unicité de la base de données finales (OpenBIM). L'IFC permet à tous les users de parler le même langage de maquettes (même si certain utilise Revit, d'Autes Tekla, ArchiACD, Allplan...).
L'IFC est un format extensible dans le sens ou on peut lui ajouter les données qu'on veut. Revit par exemple le permet via les paramètres partagés adaptés IFC. Ainsi dans Revit, nous pouvez configurer les classes IFC (IfcWall), les énumérations IFC (type, IfcWallType.PARTITIONS), exporter des jeux de propriétés IFC (PropertySets, Pset) et créer les propriétés IFC et jeux de propriétés que vous voulez.
Je vous renvoie vers une autre réponse que j'ai faite qui concerne :
- les classes IFC et énumérations IFC lors de l'export ici : https://www.hexabim.com/discussions/exploitation-de-maquette-ifc-issue-de-revit-sous-revit
Les sites suivantes de :
- BuildingSmart Technical : https://technical.buildingsmart.org/standards/ifc/ifc-schema-specifications/
- BuildingSmart sur la description IFC4 :https://standards.buildingsmart.org/IFC/DEV/IFC4_3/RC2/HTML/
- un site qui vulgarise bien l'IFC : https://bim.tech.fr/ifc/index.html
Cela va vous permettre d'identifier les données que vous pouvez inclure dans l'IFC par objet et typologie d'objet (voir PJ)
Mohamed KHETTAB
