Paramétrisation pour fabrication des gaines de ventilation rectangulaire

DD David De boeck
13 février 2018
6.29K
1
Bonjour,

Je travaille pour une société d'installateur et nous réalisons les gaines de ventilation.
Nous avons acquis récemment le logiciel REVIT et nous voulons l'exploiter pour créer des tableaux de fabrication.

Pour fabriquer une gaine de ventilation, nous avons besoin de cotes de la pièce.

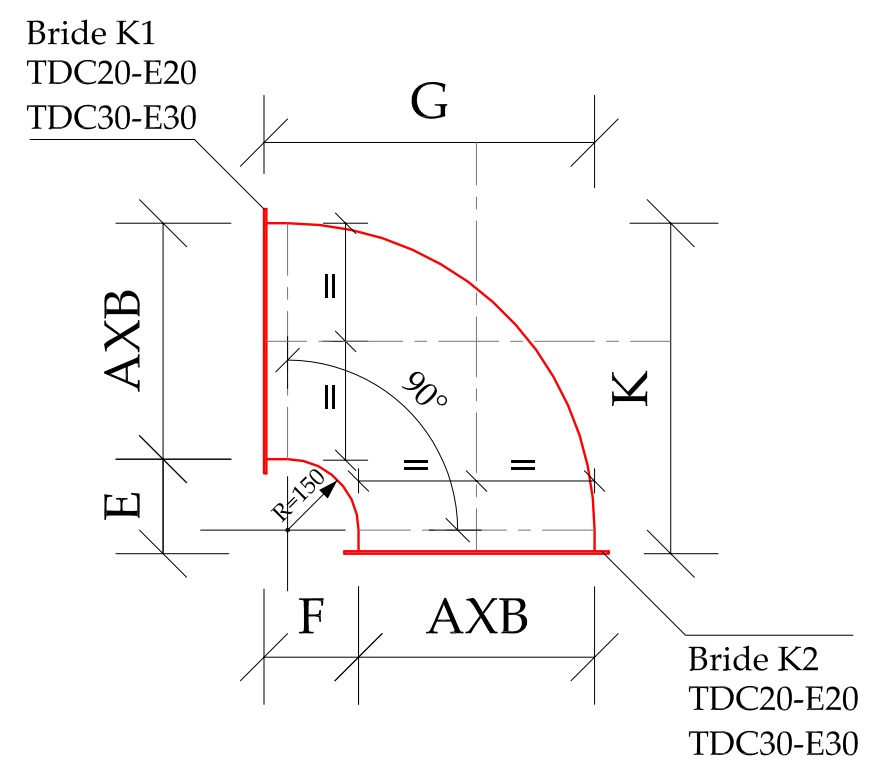

Exemple pour un coude 90°
section 1
section 2
bride
...

Le problème est que de retrouver les dimensions.
Etant donné que les familles sont crées par leur propre paramètre de dimensionnement, il est difficile de resortir un tableau type de fabrication.

Quelqu'un peut m'aider sur ce point ?
Merci

Photos


hxrel-u

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Autodesk Informed Design

Autodesk Informed Design

Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
TopSolid'Steel

TopSolid'Steel

Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Tilt-Werks

Tilt-Werks

Application en ligne dédiée à la conception de bâtiments en béton tilt-up, permettant le dimensionnement structurel des panneaux, la génération de dessins d'exécution et le métré des dalles.
Thématique
Modélisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Tekla PowerFab

Tekla PowerFab

Plateforme de gestion dédiée aux ateliers de charpente métallique, cet outil centralise le chiffrage, les achats, l'inventaire et le suivi de production en lien direct avec Tekla Structures.
Thématique
Exploitation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Raumtool 3D IFC-Import

Raumtool 3D IFC-Import

Module complémentaire permettant d'importer et de corriger des maquettes IFC pour préparer un modèle de bâtiment exploitable dans les logiciels de calcul thermique, énergétique et CVC de l'éditeur.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
OpenPlant Modeler

OpenPlant Modeler

Logiciel de modélisation 3D pour les installations industrielles, cet outil permet de concevoir la tuyauterie, les équipements et les réseaux techniques en s'appuyant sur des spécifications de projet.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
mh-BIM

mh-BIM

Logiciel de planification TGA regroupant modélisation 3D, calculs métiers et documentation dans un environnement unique pour les lots chauffage, ventilation, climatisation, sanitaire et électrique.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Mc4Suite

Mc4Suite

Logiciel modulaire de calcul et de conception technique du bâtiment sous AutoCAD, dédié à l'énergétique, aux réseaux CVC, à l'acoustique et à l'antincendie, intégrant des flux de travail BIM via...
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
MagiCAD

MagiCAD

Suite de modules MEP s’exécutant dans Revit, AutoCAD ou BricsCAD pour modéliser les réseaux techniques, effectuer des calculs intégrés et accéder à une bibliothèque d’objets fabricants BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
LINEAR Solutions

LINEAR Solutions

Plugin de conception et de calcul MEP pour Revit et AutoCAD permettant de modéliser les réseaux, d'analyser le bâtiment et de dimensionner les installations techniques jusqu'à la production de listes.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Lesosai

Lesosai

Logiciel de calcul énergétique et environnemental permettant le dimensionnement CVC, les certifications réglementaires et l'analyse de cycle de vie à partir de maquettes numériques IFC ou gbXML.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
IDA ICE

IDA ICE

Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-m

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-t

StruxHub

StruxHub

Plateforme de centralisation des opérations de chantier pour la logistique, les livraisons, les formulaires et le suivi de planning à partir d'une carte de site géolocalisée.
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Build with Archie

Build with Archie

Agent de gestion de projet par IA destiné aux chantiers de rénovation résidentielle, permettant d'estimer les coûts et de suivre les budgets via WhatsApp et e-mail.
Thématique
Chantier
Métier
Usage
Usage principal
Chiffrage & Devis
Statut
Standard
Holdpoint

Holdpoint

Plateforme de contrôle de préparation à la mise sous tension d'actifs de chantier qui rattache résultats d'essais, fiches de contrôle et validations pour afficher leur statut de libération ou de...
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Archipad

Archipad

Application de suivi de chantier pour mobile et ordinateur permettant de préparer les visites, relever et localiser les observations sur plan, et diffuser les comptes rendus.
Thématique
Chantier
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
Suivichantier.com

Suivichantier.com

Logiciel de gestion opérationnelle pour les TPE du bâtiment centralisant la planification, le suivi des heures, la rentabilité et la communication de chantier.
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Helmate

Helmate

Application de gestion de chantier et de suivi opérationnel centralisant le budget, les dépenses, les tâches et les fichiers avec un assistant conversationnel intégré.
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Open Planner Studio

Open Planner Studio

Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Thématique
Chantier
Métier
Usage
Usage principal
Planification 4D & Méthodes
Statut
Standard
Arbel.ai

Arbel.ai

Outil de visualisation par IA qui analyse les relevés de drones de chantiers d'infrastructure pour identifier, localiser et suivre l'avancement des éléments construits.
Thématique
Chantier
Métier
Usage
Usage principal
Suivi d'avancement
Statut
Standard

Solutions citées

Autodesk Fabrication

Autodesk Fabrication

Logiciel regroupant trois applications pour le chiffrage, le détail et la fabrication des réseaux...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

DD David De boeck
·
Pour info le module fabrication est directement intégré à Revit !


J'ai vu ce module.
Pouvez vous m'en dire plus ?
Avez vous déjà exploité ce module ?
Les résultats sont probants ?

Apparemment, on peut exploiter des pièces de ventilation rectangulaire mais n'y a t il pas des contraintes étant donné que sur le long terme, le but n'est plus de redessiner les conduites mais d'exploiter une maquette venant d'une autre société ?

Nous employons un logiciel qui permet de travailler avec familles spécifiques.
Il faut redessiner les conduites pour passer en fabrication ?

Merci de votre retour
RM Rémy MAURCOT
·
Pour info le module fabrication est directement intégré à Revit !
DG David Grassin
·
Malheureusement pas avant la semaine prochaine.
DD David De boeck
·
Tes paramètres doivent être des paramètres partagés.

Il te suffit de modifier dans l'édition de ta famille tes paramètres en cochant "paramètres partagés" puis en ajoutant un nouveau parametres que tu retrouveras dans ton projet.
Ceux ci peuvent être des parametres de type ou d'occurence. ça ne change pas la donne.

a partir de là, tu peux ajouter ces parametres dans une nomenclature.


Pouvez vous illustrer vos informations ?
DD David De boeck
·
Salut,

personnellement, je te conseille d'utiliser la partie Autodesk Fabricationpour Revit MPE qui correspond exactement à ton besoin !

;)


Quel résultat vais je obtenir ?
Et peut on switcher de l'un à l'autre ? c à d modifier les gaines et remettre dans Revit pour mettre à jour le plan de base ?
CP Charles PIRO
·
Salut,

personnellement, je te conseille d'utiliser la partie Autodesk Fabricationpour Revit MPE qui correspond exactement à ton besoin !

;)
DG David Grassin
·
Tes paramètres doivent être des paramètres partagés.

Il te suffit de modifier dans l'édition de ta famille tes paramètres en cochant "paramètres partagés" puis en ajoutant un nouveau parametres que tu retrouveras dans ton projet.
Ceux ci peuvent être des parametres de type ou d'occurence. ça ne change pas la donne.

a partir de là, tu peux ajouter ces parametres dans une nomenclature.
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
