Perte de charge nule pour coude Ø200 ventilation

MA muriel arnould
1 septembre 2017
6.26K
1
Bonjour,
Quelqu'un pourrais m'expliquer pour quelle raison, sur ma maquette CVC, tous les coudes en Ø200 ont une perte de charge nulle? Je travaille sur REVIT 2017 avec Coefficient du tableau ASHRAE.
Merci

Photos


hxrel-u

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Raumtool 3D IFC-Import

Raumtool 3D IFC-Import

Module complémentaire permettant d'importer et de corriger des maquettes IFC pour préparer un modèle de bâtiment exploitable dans les logiciels de calcul thermique, énergétique et CVC de l'éditeur.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
OpenPlant Modeler

OpenPlant Modeler

Logiciel de modélisation 3D pour les installations industrielles, cet outil permet de concevoir la tuyauterie, les équipements et les réseaux techniques en s'appuyant sur des spécifications de projet.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
mh-BIM

mh-BIM

Logiciel de planification TGA regroupant modélisation 3D, calculs métiers et documentation dans un environnement unique pour les lots chauffage, ventilation, climatisation, sanitaire et électrique.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Mc4Suite

Mc4Suite

Logiciel modulaire de calcul et de conception technique du bâtiment sous AutoCAD, dédié à l'énergétique, aux réseaux CVC, à l'acoustique et à l'antincendie, intégrant des flux de travail BIM via...
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
MagiCAD

MagiCAD

Suite de modules MEP s’exécutant dans Revit, AutoCAD ou BricsCAD pour modéliser les réseaux techniques, effectuer des calculs intégrés et accéder à une bibliothèque d’objets fabricants BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
LINEAR Solutions

LINEAR Solutions

Plugin de conception et de calcul MEP pour Revit et AutoCAD permettant de modéliser les réseaux, d'analyser le bâtiment et de dimensionner les installations techniques jusqu'à la production de listes.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Lesosai

Lesosai

Logiciel de calcul énergétique et environnemental permettant le dimensionnement CVC, les certifications réglementaires et l'analyse de cycle de vie à partir de maquettes numériques IFC ou gbXML.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
IDA ICE

IDA ICE

Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
Design Master HVAC

Design Master HVAC

Plugin pour AutoCAD dédié au tracé CVC, au calcul aéraulique et à la production de livrables, permettant d'intégrer les calculs de charges et les rapports de pertes de charge au...
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CYPETHERM

CYPETHERM

Logiciel de simulation thermique et énergétique permettant de réaliser des calculs de charges, des vérifications réglementaires et des analyses de variantes à partir de modèles 3D ou BIM intégrés.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
BIM HVACTool

BIM HVACTool

Logiciel de simulation bâtiment orienté CVC permettant d'analyser les flux d'air, l'énergie, la lumière du jour et la qualité de l'air à partir de modèles BIM ou de géométries 3D...
Thématique
Simulation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
AUTOFLUID

AUTOFLUID

Suite de conception CVC et sanitaire intégrée aux plateformes CAD, permettant le routage 2D, le dimensionnement, le quantitatif et la modélisation 3D pour les bureaux d’études fluides.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Adomi

Adomi

Logiciel de CAO et BIM dédié au bâtiment et aux installations techniques, cet outil permet la modélisation 3D, le dimensionnement des réseaux et la gestion de bibliothèques produits intégrées.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CORDAX

CORDAX

Plateforme de conception générative permettant de générer automatiquement des tracés MEP coordonnés en 2D et 3D à partir de modèles BIM architecturaux et structurels pour les professionnels du bâtiment.
Thématique
Automatisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CalcTree

CalcTree

Plateforme de calcul d’ingénierie structurant les données, modèles et documents techniques dans un espace partagé, permettant l’exécution automatisée de calculs via API, Excel et assistants IA.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
BIM-IT Pipe

BIM-IT Pipe

Plugin Revit spécialisé dans la modélisation de plomberie, il automatise la pose d'étiquettes, l'alignement, la distribution, l'isolation et la découpe de branches pour optimiser les workflows MEP.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-m

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
Holdpoint

Holdpoint

Plateforme de contrôle de préparation à la mise sous tension d'actifs de chantier qui rattache résultats d'essais, fiches de contrôle et validations pour afficher leur statut de libération ou de...
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
BIMcloud

BIMcloud

Environnement de collaboration serveur pour projets Teamwork Archicad et MEP Designer, hébergeant les projets et gérant les droits d'accès des architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Spatialbound

Spatialbound

Plateforme de simulation et de conception spatiale permettant de transformer n'importe quelle localisation réelle en environnement 3D interactif pour réaliser des analyses de confort et des simulations physiques en temps...
Thématique
Simulation
Métier
Usage
Usage principal
CFD & Fluides
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
DesignLCA

DesignLCA

Plugin d'analyse du cycle de vie intégré à Archicad permettant d'estimer l'impact climatique des projets à partir de la maquette 3D.
Thématique
Simulation
Métier
Usage
Usage principal
ACV & Carbone
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

HA Hamel Alain
·
Bonjour,
Je parlais de l'objet entre le coude et la bouche... Supprimer l'objet entre le coude et la bouche
MA muriel arnould
·
Bonjour,
Je l'ai supprimé, retracé la gaine et cela ne fonctionne toujours pas...

[email protected]
HA Hamel Alain
·
Bonjour,

Dans ton document, c'est quoi l'objet juste après le coude ?
Dans un premier temps supprime le pour voir.
MA muriel arnould
·
Oui les connecteurs sont associés.
DG David Grassin
·
question. les deux connections de ton coude sont elles associées ?
MA muriel arnould
·
Bonjour,
Désolé mais j'ai modifié l'angle du coude = pas de changement toujours déper à 0.00 et pour la note de calcul, idem le coude (repéré par ID et coupe) est toujours à 0.00.
Ce qui m'ennuie, c'est que dans tous le projet, j'ai 48 avertissements pour ces coudes et quelques raccords...cela fait beaucoup pour l'édition d'une note de calcul propre...:(
Merci à vous
NH Nicolas HENRY
·
Bonjour,

Essayer de lancer une note de calcul voir si il met aussi dans la note de calcul une perte de charge de 0. J'ai eu aussi le cas que sur la 2018 ou il mettais 0 en perte de charge et la bonne valeur dans la note de calcul. Perso j’attends toujours la version R2 pour une stabilités.
LD Laurent D'oliveira
·
Bonjour,
hypothèse, sur le coude qui ne fonctionne pas l'angle est de 90.07° au lieu de 90...
Est ce que ça perturberait pas Revit ?
MA muriel arnould
·
Bonjour et merci pour vos réponses, mais tout est ok pour le débit et je ne voudrais pas passer par les déperditions spécifiques et conserver le calcul qui fonctionne bien sur d'autres coudes.
voir fichier joint : sur le premier coude le calcul se fait et sur le 2ème il ne se fait pas....

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
NH Nicolas HENRY
·
Bonjour en effet comme dit Hamel il faut changer les la valeur dans les propriétés du coude, soit sur coefficient (Zeta) ou sur perte spécifique ou on va renseigner directement la valeur de la perte de charge.
HA Hamel Alain
·
Bonjour,

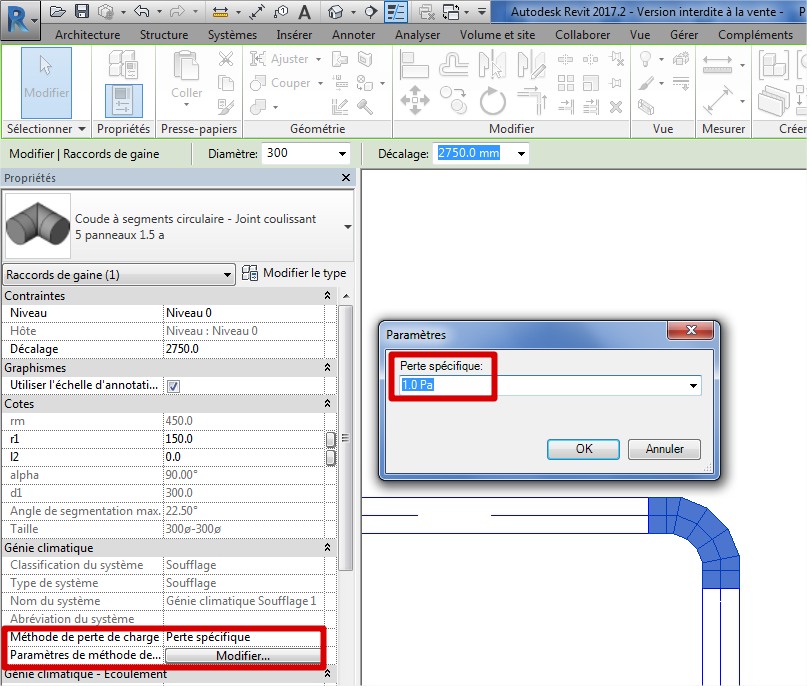

Dans la maquette, dans propriété du coude, il faut vérifier que REVIT trouve bien une valeur sous "Paramètre de méthode de perte de charge"

Vérifier aussi qu'il y a bien un débit dans la branche
Voir plus de commentaires
