Placer les vues sur les feuilles à travers un fichier Excel avec dynamo
Oumaima BENSASSI
9 novembre 2021
2.63K
2
Bonjour ,
J'ai besoin de placer les vues sur les feuilles en utilisant dynamo .
Après la création des vues et des feuilles sur revit, j'ai exporté la liste des feuilles et la liste des vus vers excel pour définir les vues à insérer dans chaque feuille .
j'ai essayé de créer un script dynamo qui récupère les informations du fichier Excel pour placer les vues sur les feuilles mais je n'ai pas réussi...
j'ai 8000 vues et 800 feuilles à préparer pour faire la synthèse technique et architecturale , je voulais pas m'amuser à placer les vues une par une .

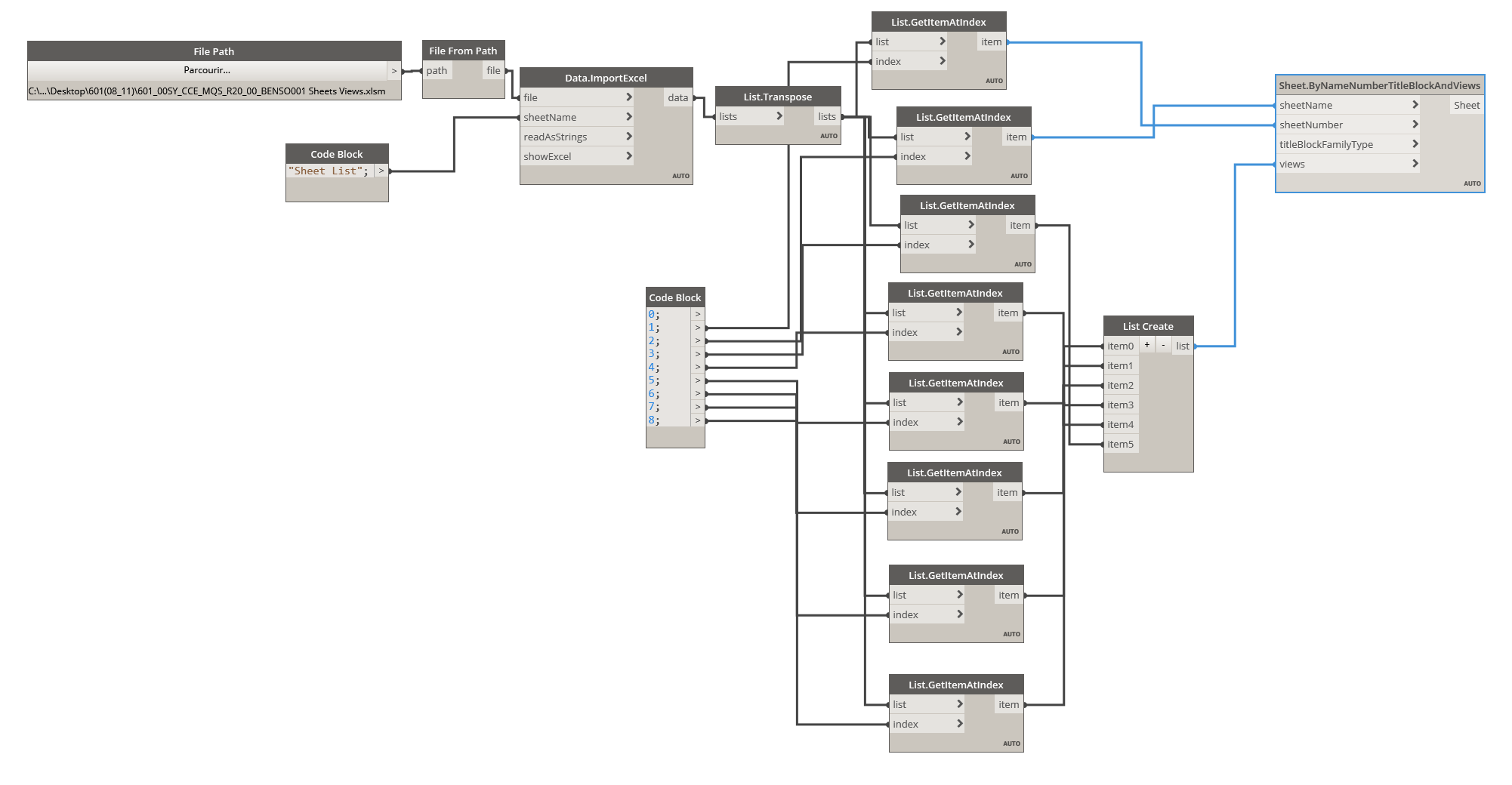

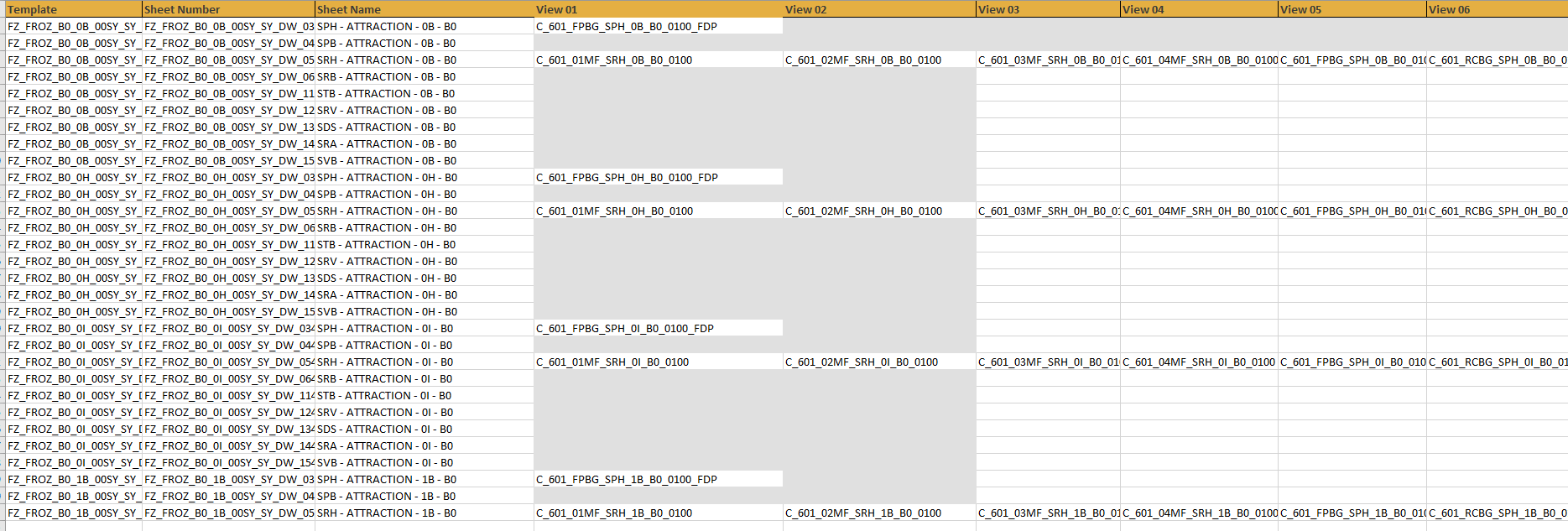

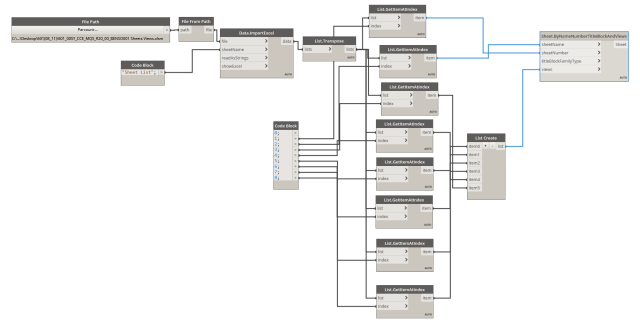

Veuillez trouver en pièces jointes deux extraits du script et du fichier excel ainsi que le fichier dynamo .
Merci par avance pour votre retour .
J'ai besoin de placer les vues sur les feuilles en utilisant dynamo .
Après la création des vues et des feuilles sur revit, j'ai exporté la liste des feuilles et la liste des vus vers excel pour définir les vues à insérer dans chaque feuille .
j'ai essayé de créer un script dynamo qui récupère les informations du fichier Excel pour placer les vues sur les feuilles mais je n'ai pas réussi...
j'ai 8000 vues et 800 feuilles à préparer pour faire la synthèse technique et architecturale , je voulais pas m'amuser à placer les vues une par une .
Veuillez trouver en pièces jointes deux extraits du script et du fichier excel ainsi que le fichier dynamo .
Merci par avance pour votre retour .
Photos
Solutions en Automatisation
Réponses
Oumaima BENSASSI
·
Bonjour ,
J’utilise Revit 2020 avec la version
Dynamo core 2.3.05885
Dynamo Revit 2.3.0.6270
je ne pense pas que c'est un problème de la famille de cartouche , pack les feuilles existe déjà .
je veux placer des vues existantes dans des feuilles existantes .
Merci
J’utilise Revit 2020 avec la version
Dynamo core 2.3.05885
Dynamo Revit 2.3.0.6270
je ne pense pas que c'est un problème de la famille de cartouche , pack les feuilles existe déjà .
je veux placer des vues existantes dans des feuilles existantes .
Merci
Raphaël Blaiteau
·
Travaillant beaucoup sur Revit 2019, je créés toutes mes feuilles avec le plugin "Sheet copie" de modplus puis j'y intègres les vues (autant que nécessaire puisque j'associes certain élément de nommage) via dynamo avec "Sheet.PackViews" du package Rhythm (version 2020.1.24).
Mais sur le principe, tu pourrais créer tes feuilles avec le noeud "Sheet.ByNameNumberTitleBlockandViews" sans y intégrer tes vues puis rattraper ma méthodologie.
Mais sur le principe, tu pourrais créer tes feuilles avec le noeud "Sheet.ByNameNumberTitleBlockandViews" sans y intégrer tes vues puis rattraper ma méthodologie.
Jerome Pereira
·
Bonjour,
En effet il manque l'entrée "Sheet.ByNameNumberTitleBlockandViews" comme le dit Raphael.
Par contre ce nœud créé la feuille en y insérant une seule vue. Si j'ai bien compris tes feuilles sont déjà existantes.
Je ne suis pas sur que ce noeud soit adapté à ton besoin.
Je pense qu'il faut plutôt en trouver un qui place les vues.
Je n'en vois pas en natif dans dynamo.
A voir s'il n'y a pas un package qui le fait ou bien en cherchant sur internet "place view on sheet".
Je pense que tu n'es pas le premier à avoir ce besoin, tu devrais trouver des exemples.
JP
En effet il manque l'entrée "Sheet.ByNameNumberTitleBlockandViews" comme le dit Raphael.
Par contre ce nœud créé la feuille en y insérant une seule vue. Si j'ai bien compris tes feuilles sont déjà existantes.
Je ne suis pas sur que ce noeud soit adapté à ton besoin.
Je pense qu'il faut plutôt en trouver un qui place les vues.
Je n'en vois pas en natif dans dynamo.
A voir s'il n'y a pas un package qui le fait ou bien en cherchant sur internet "place view on sheet".
Je pense que tu n'es pas le premier à avoir ce besoin, tu devrais trouver des exemples.
JP
Raphaël Blaiteau
·
Bonjour,
Avant de poursuivre, pouvez vous nous indiqué la version de Revit et de Dynamo que vous utilisez ? (histoire de vous assurer les réponses les plus adapté à votre cas)
Mais de ce que je vois, il vous manque le cartouche/template pour l'entrée "titleBlockFamilyType" pour le block "Sheet.ByNameNumberTitleBlockandViews"
Avant de poursuivre, pouvez vous nous indiqué la version de Revit et de Dynamo que vous utilisez ? (histoire de vous assurer les réponses les plus adapté à votre cas)
Mais de ce que je vois, il vous manque le cartouche/template pour l'entrée "titleBlockFamilyType" pour le block "Sheet.ByNameNumberTitleBlockandViews"
