Bonjour,

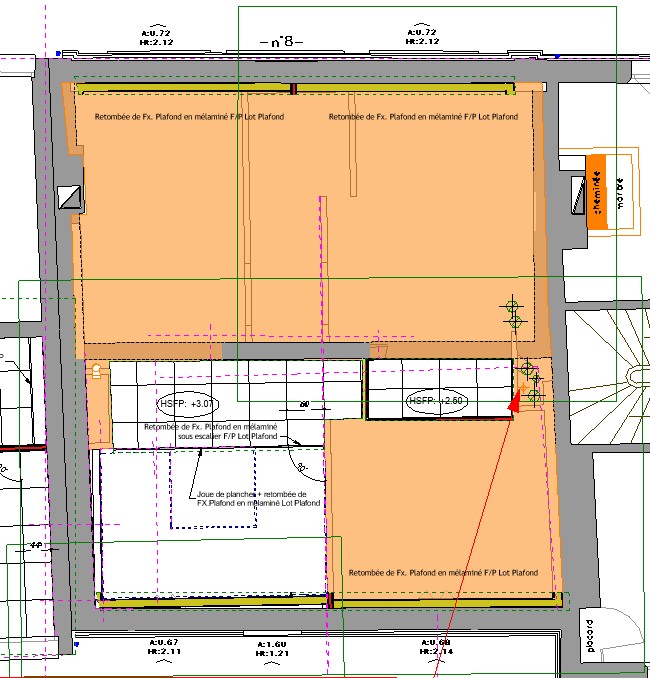

je fais un plan de Fx. Plafond.

Je souhaiterais voir tous les murs du niveau concerné (ex: RDC), mais pas ceux des niveaux supérieur s(ni les planchers hauts d'ailleurs).

Je ne parviens pas à comprendre comment régler la plage de vue, puisque j'ai toujours les niveaux supérieurs qui apparaissent malgré plusieurs paramétrages différents
il y a plus d'un mois
·
#15217
0
Votes
Annuler
Bonjour,

Votre problème vient peut-être du fait que le "Niveau en fond de plan" est activé, dans les propriétés du plan de plafond.

Si vous souhaitez ne voir que les murs de l'étage actif, sans voir les murs ni les planchers de l'étage supérieur, alors vous pouvez renseigner les informations comme suit :

Plage de vue :
- Plan haut : doit être à une altimétrie inférieure à la sous-face du plancher haut
- Plan de coupe : doit être inférieur au plan haut (en plan archi, cette valeur est classiquement de l'ordre de 1.2m)
- Plan bas : ici, on s'en fiche, puisque vous travaillez sur un plan de faux-plafond.

Niveau en fond de plan (dans la palette "Propriétés" du plan de plafond) :
- Plage: Niveau de base : choisir "Aucun"
- Plage: Niveau supérieur : cette propriété est inaccessible, si la plage de base est définie sur "Aucun"
- Orientation du niveau en fond de plan : N'a pas d'intérêt si la plage de base est définie sur "Aucun"
il y a plus d'un mois
·
#15218
0
Votes
Annuler
Bonjour,

Fort heureusement pour la discipline, le BIM ne se résume pas à un seule outil de conception. Veuillez donc le préciser.
il y a plus d'un mois
·
#15219
0
Votes
Annuler
Bonjour,

Merci pour votre réponse. tous ces paramètres sont conformes à vos préconisations, mais cela ne change rien, les niveaux supérieures apparaissent..
il y a plus d'un mois
·
#15222
0
Votes
Annuler
Bonjour,
Quelle est ta hauteur de niveau ? Epaisseur de dalle ?
il y a plus d'un mois
·
#15223
0
Votes
Annuler
Bonjour;

Ht de niveau:
- 3.53m (A.S. dalle à dalle)
- 3.25m (en sous-face de dalle)

Epaisseur de dalle (plancher bois): 28cm

Merci par avance
il y a plus d'un mois
·
#15225
0
Votes
Annuler

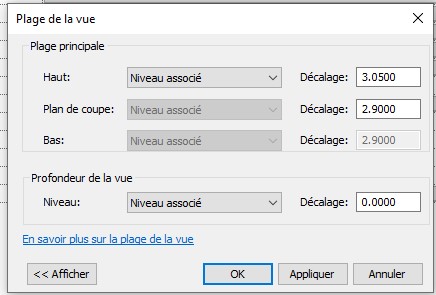

Etonnant, mes plans de faux plafond sont paramétrés de la façon suivante : plage_vue_faux_plafond.jpg
et je n'ai pas de problème d'affichage des niveaux supérieurs.
il y a plus d'un mois
·
#15227
0
Votes
Annuler
J'ai appliqué les même paramètres pour voir le résultat, les niveaux supérieurs sont toujours actifs
il y a plus d'un mois
·
#15229
0
Votes
Annuler
Bonjour,
Est-ce que vous avez coché > Niveau en fond de plan > par défaut > Aucun
(Peut-être que vous avez affecté le niveau supérieur en fond de plan et de ce fait, la profondeur de vue est peut-être bonne mais s'il y a un plan en fond de plan on verra le fond de plan)
il y a plus d'un mois
·
#15230
0
Votes
Annuler
Bonjour,

oui niveau de fond de plan sur Aucun.

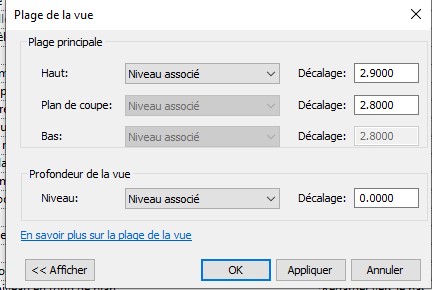

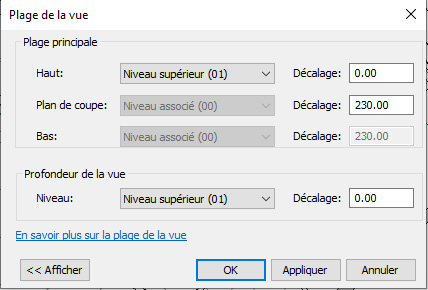

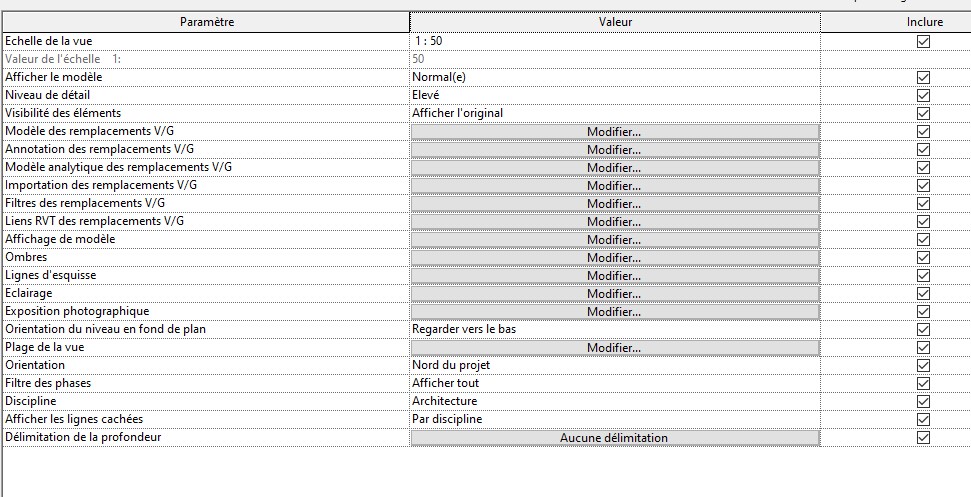

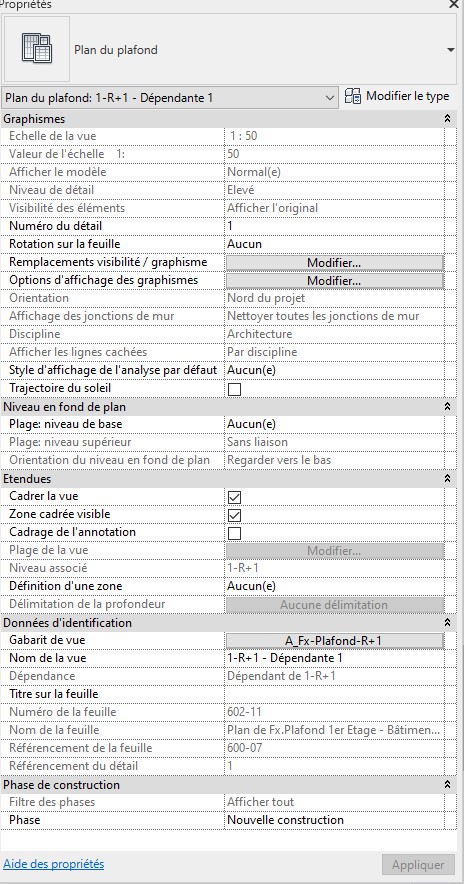

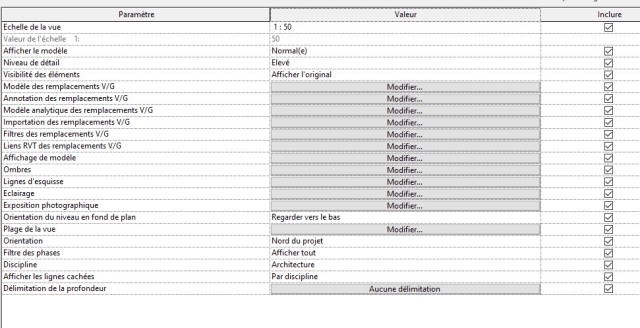

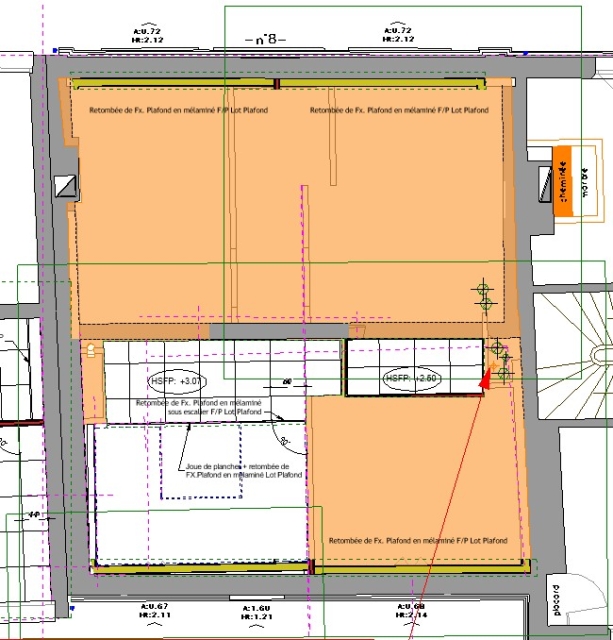

Voici 3 copies d'écran avec les caractéristiques
il y a plus d'un mois
·
#15231
0
Votes
Annuler

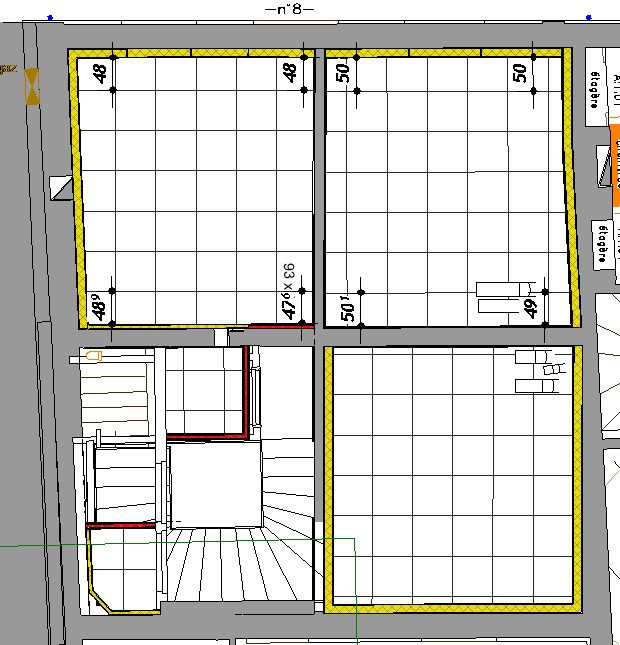

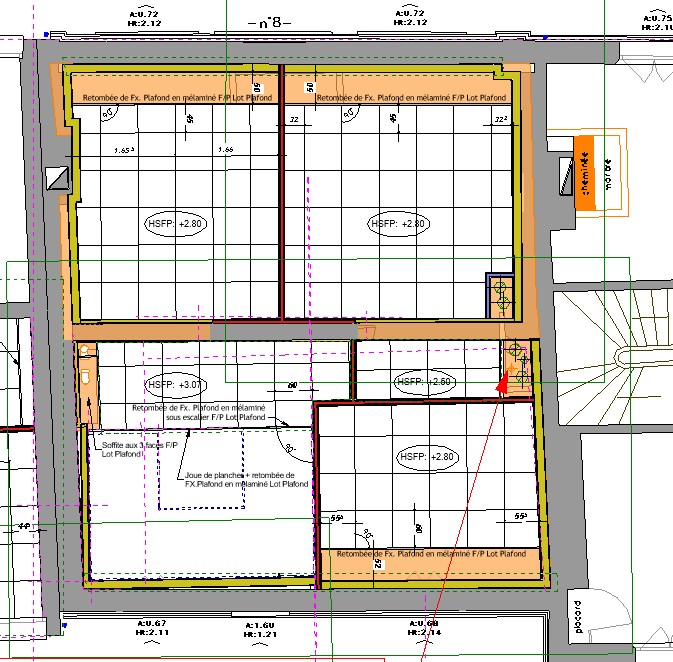

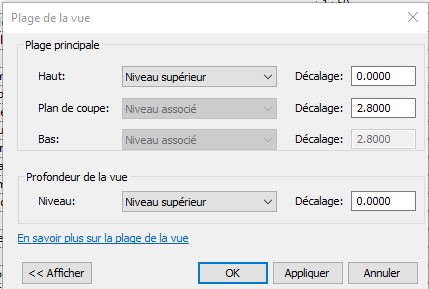

puis les 2 copies d'écran avec d'autres paramètres sur la plage de vue, c'est encore pire.....
il y a plus d'un mois
·
#15232
0
Votes
Annuler
Bonjour,

dans le gabarit Il faut mettre l'orientation du niveau de fond de plan vers le haut.
il y a plus d'un mois
·
#15233
0
Votes
Annuler
Bonjour,

:( Je viens de faire la manipulation, cela ne change rien.
