Problème Affichage Superposition des éléments système (tels que gaine, canalisation, appareils génie climatique)

RF Robin Fert
9 septembre 2016
4.71K
1
Bonjour,

je rencontre un problème, lorsque mes gaines/canalisations/appareils génie climatique se superpose, j'ai un espèce de nuage opaque autour qui cache les éventuels objet bim ou plan dwg qui passe à coté, résultat :

http://img4.hostingpics.net/thumbs/mini_523651431.png

http://img4.hostingpics.net/thumbs/mini_680538852.png

Ce problème concerne toutes mes vues et que ce projet (pas le problème sur les autres projets) donc il s'agit je pense d'un problème d'affichage, pas de vue ou de famille, Quelqu'un pourrait m'aider ?

merci à vous :)

Photos


hxrel-u

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Teleportation

Teleportation

Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Thématique
Exploitation
Métier
Usage
Usage principal
Espaces & Occupants
Statut
Standard
Rred

Rred

Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
APCSmart

APCSmart

Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
DECK

DECK

Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Thématique
Collaboration
Métier
Usage
Usage principal
Visas & Workflows
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Axogram

Axogram

Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
Thématique
Visualisation
Métier
Usage
Usage principal
Contenu marketing & Présentations
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard

hxrel-m

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-t

MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
tcpScancyr

tcpScancyr

Logiciel de traitement de nuages de points issus de scanners 3D pour l'analyse géométrique, le contrôle de sections et la génération de rapports d'inspection pour les tunnels routiers et ferroviaires.
Thématique
Coordination
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
OpenAEC

OpenAEC

Plateforme de contrôle qualité BIM orientée openBIM, elle centralise la définition de règles IDS et bSDD pour automatiser la vérification des modèles, la gestion des écarts et le suivi des...
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Open BIM Model Checker

Open BIM Model Checker

Outil de coordination BIM dédié à la revue de maquettes, il permet la détection de collisions et la gestion d'anomalies synchronisées au sein de l'écosystème collaboratif BIMserver.center.
Thématique
Coordination
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
IfcTester

IfcTester

Outil open source permettant de créer, lire et valider des fichiers IDS pour contrôler la conformité de modèles IFC, utilisable en ligne de commande, via une bibliothèque Python ou une...
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
IFCLint

IFCLint

Plateforme SaaS de contrôle, de correction et d’enrichissement de modèles IFC, permettant de valider la conformité aux exigences IDS et d’exporter des données BCF pour la coordination BIM.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

RF Robin Fert
·
Merci beaucoup Anthony il fallait en effet décocher la case :)
AE Anthony EPAILLARD
·
Bonjour Robin,

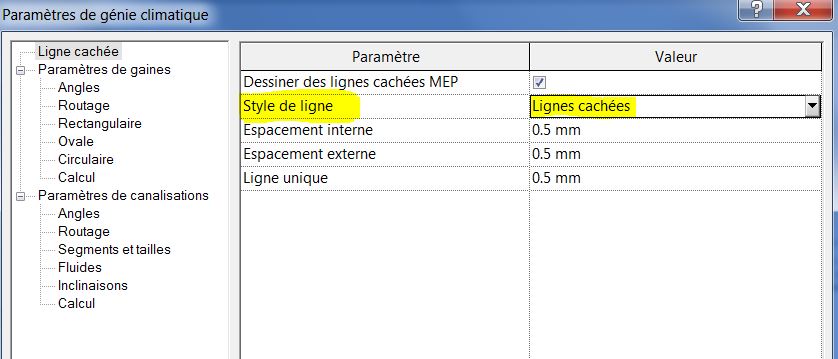

Essaye d'aller voir dans les paramètres de génie climatique et de modifier le style de ligne et ou de cocher la case "Déssiner des lignes cachées MEP".
