Problème d'affichage sur Navisworks

anthony benoit

4 juin 2021

3.58K

Bonjour à tous,

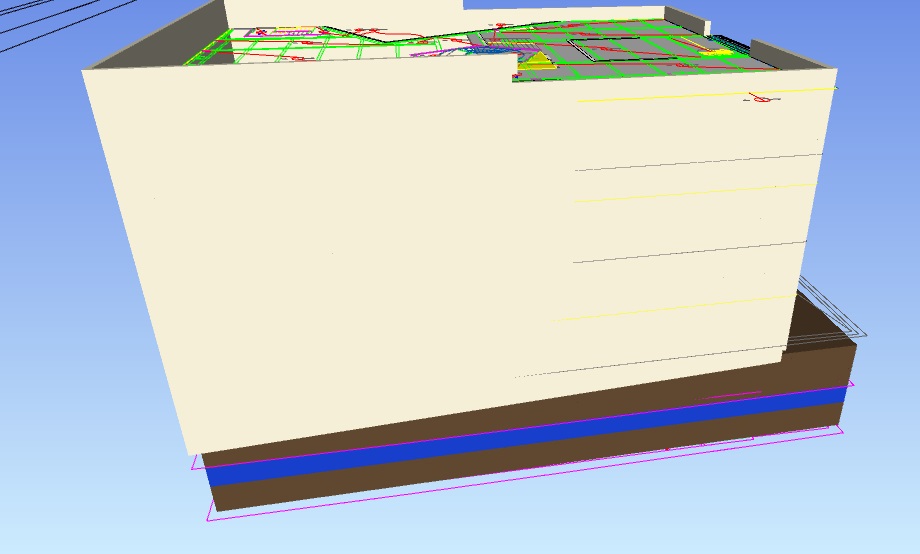

Voila je rencontre un problème sur l'affichage des éléments dans Navisworks, sur revit j'ai plusieurs éléments crée mais en important sur Navisworks j'obtiens qu'un seul bloc. Voici quelques photos pour illustrer mon problème :

J'espère que vous pourrez répondre à ma question

Merci par avance.

Photos

Réponses

PATRICK ERNST

· 8 juin 2021

Bonjour Anthony,

Peut tu nous mettre à dispo un petit fichier Revit avec les élément que tu veux voir sous Navisworks?

voila mon email : [email protected]

cordialement,
Patrick

anthony benoit

· 7 juin 2021

Bonjour Raphaël,

Merci pour ta réponse ! Hélas, j'avais déjà coché ces options et le problème provient du fait que les éléments REVIT ont étaient modélisés comme "element in situ" et la visualisation ne se fait pas sur Navis...

Peut être qu'on peut convertir ce type d'élément en objet, si cela est possible ?
Sinon ça n'apparait pas sur NW

Raphaël Georges

· 7 juin 2021

Bonjour Anthony,

Même si tu es chez VCF je vais t'aider

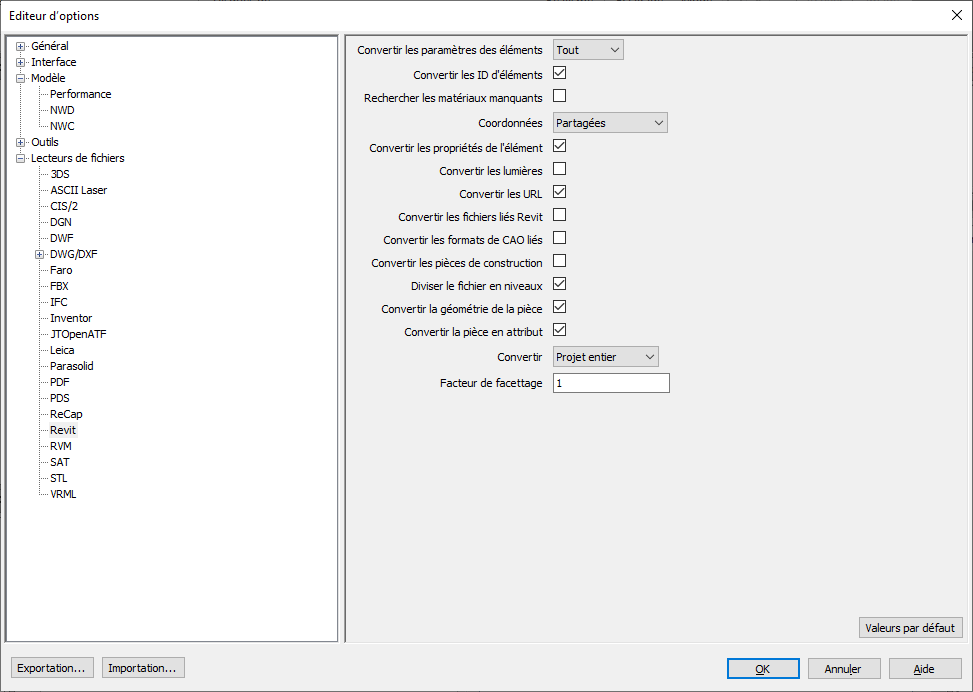

Selon si tu génères un .nwc depuis Revit ou importe le .rvt depuis Navis, regarde dans les options car il y a un paramétrage spécifique aux éléments.
La traduction française est un peu bancale. Il est écrit élément mais on parle d'objet au sens large dans ma capture. Par contre pour les pièces de construction il s'agit bien de parts/éléments au sens Revit et méthodes. C'est cette dernière case qu'il faut cocher pour Convertir les pièces de construction.
Je pense que dans Navis tu vois soit les catégories d'origine soit des parts sans propriété.

Au passage, attention aux premières et avant dernière options, souvent source des erreurs observées.
De l'aide sur toutes les options.

anthony benoit

· 4 juin 2021

Bonjour,

Je crois que je me suis mal fait comprendre... En fait il y a des éléments que je ne peux pas voir ou qui ne figure tout simplement pas sur Navisworks.

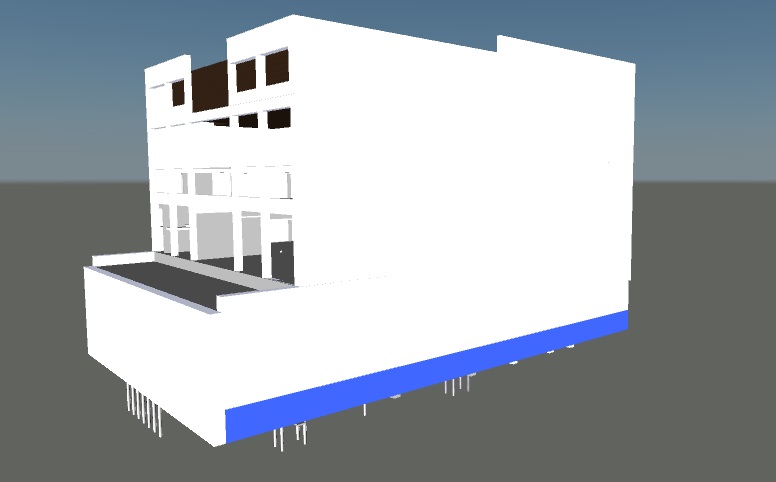

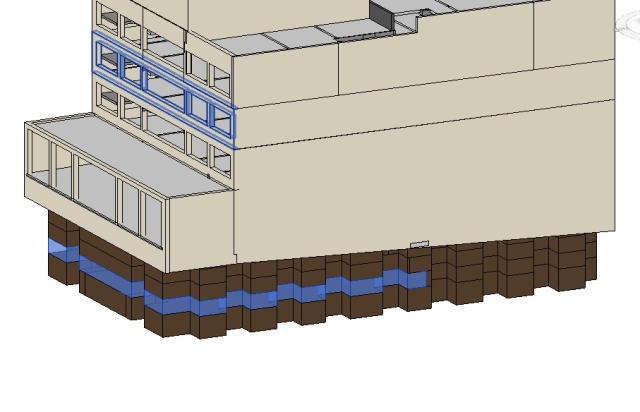

Par exemple la paroi Revit (qui est scindé en plein d'élément/quadriller) apparait comme un seul élément sur Navisworks
vue Revit.jpg

En espérant avoir expliquer mieux mon problème
Bien à vous

PATRICK ERNST

· 4 juin 2021

Dans le menu Point de vue il faut activer la coupe et ensuite utiliser Déplacer pour mettre la coupe au bonne endroit et voir les objets à l’intérieur du bâtiment
Cordialement,
Patrick

anthony benoit

· 4 juin 2021

Bonjour,

Merci pour votre réponse mais ça ne me permet de sélectionner ou de visualiser tous les éléments... J'aimerai pouvoir accéder aux éléments :

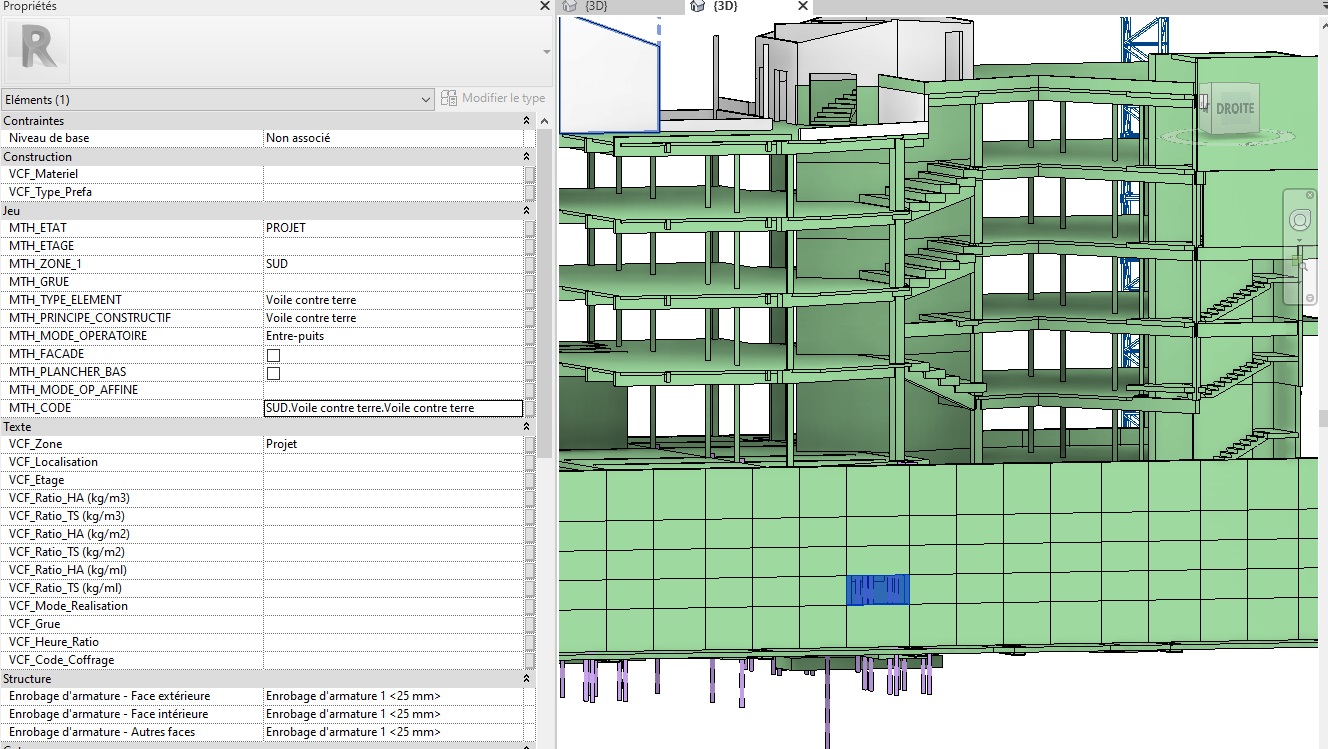

Voici ma vue Revit que j'aimerai avoir sur Navisworks en tout cas que les éléments soient visibles dans NW
vue Revit.jpg

Bien cordialement

PATRICK ERNST

· 4 juin 2021

Bonjour,

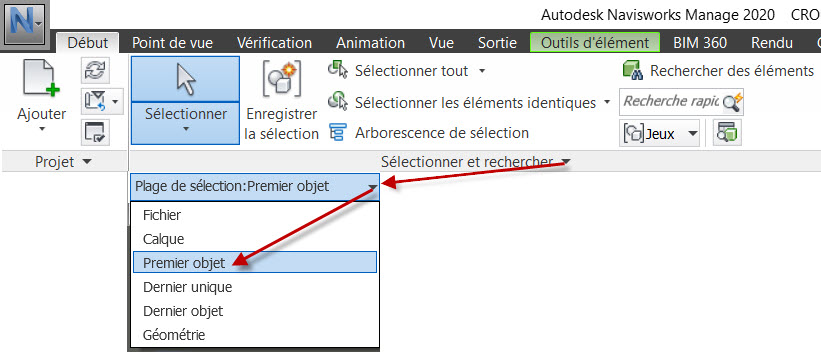

concernant Navisworks il faut aller dans le menu :
Début
Sélectionner
Sélectionner et rechercher
Plage de la sélection
Sélectionner Premier Object

Cordialement,

Patrick ERNST
http://www.bimaxes.com
