probleme de fond de plan : escalier
M
MATTHIAS
07 mars 2019
3368 0 3 0
Bonjour,
J'ai un soucie avec mon fond de plan archi.
J'ai deux plans : le premier l'eclairage avec un plan de plafond
Le deuxieme : la puissance avec un plan d'etage.
Je n'arrive malheureusement pas a voir l'escalier dans mon plan eclairage.
J'ai essaye d'applique un plan de region dans mon plan eclairage pour voir mon escalier. Malheureusement je le vois que quand je clique sur le lien archi.
J'ai verifier que l'escalier n'etait pas masque et qu'il etait bien actif dans mes liens revit.

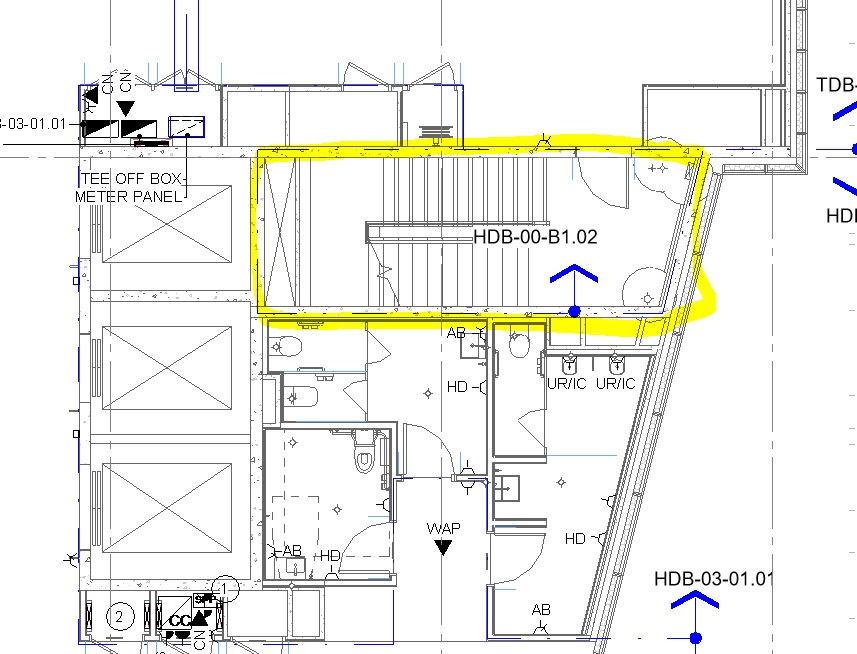

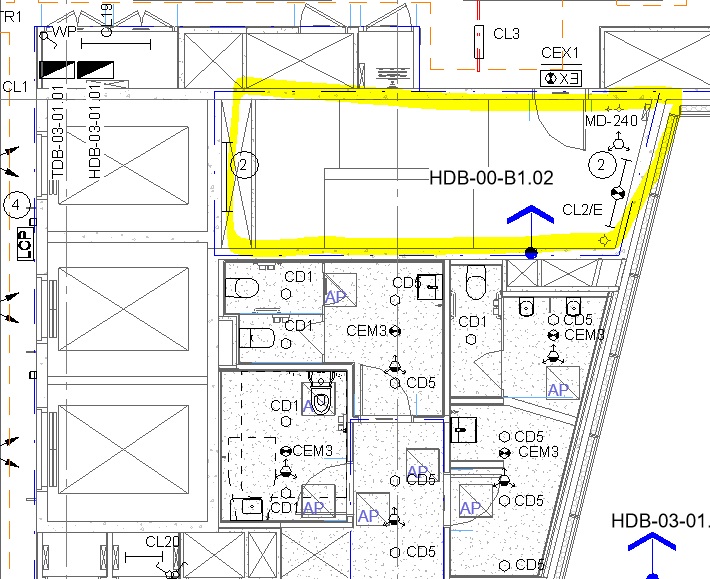

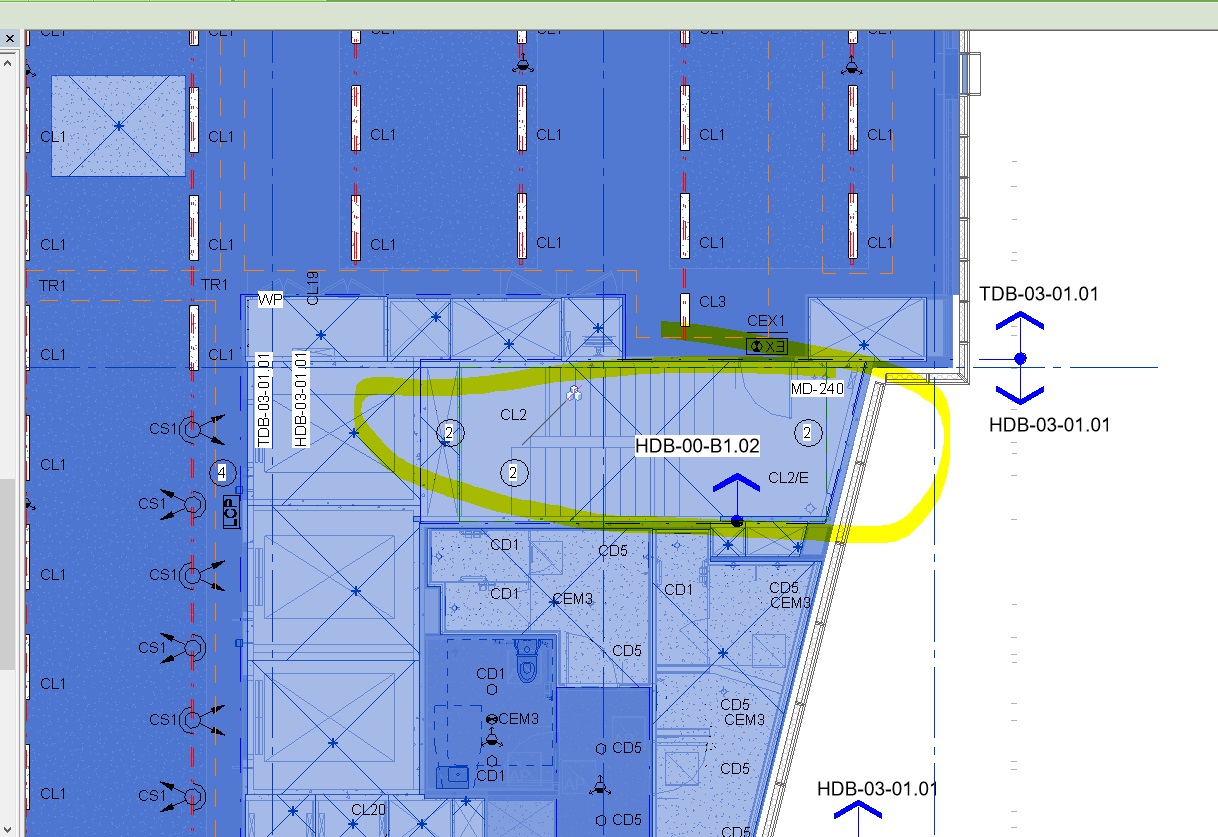

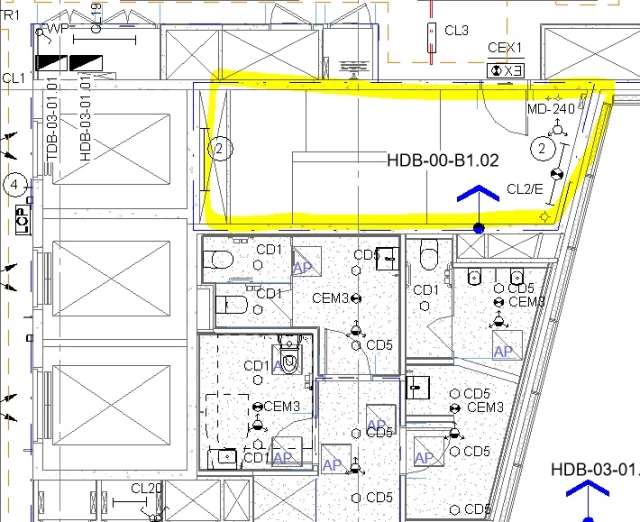

En pj des photos.
dsl pour les fautes j'ai un clavier qwerty. pas eu le temps de checker comment faire les accents.
merci d'avance
J'ai un soucie avec mon fond de plan archi.
J'ai deux plans : le premier l'eclairage avec un plan de plafond
Le deuxieme : la puissance avec un plan d'etage.
Je n'arrive malheureusement pas a voir l'escalier dans mon plan eclairage.
J'ai essaye d'applique un plan de region dans mon plan eclairage pour voir mon escalier. Malheureusement je le vois que quand je clique sur le lien archi.
J'ai verifier que l'escalier n'etait pas masque et qu'il etait bien actif dans mes liens revit.
En pj des photos.
dsl pour les fautes j'ai un clavier qwerty. pas eu le temps de checker comment faire les accents.
merci d'avance
Images
Réponses
Bonjour,
ta vue d'éclairage est une vue d eplafond, donc qui regarde "vers le haut", donc tu vois la sous-face de ton escalier.
tu peux essayer de jouer avec le niveau en fond et mettre le meme niveau orienté vers le bas.
ta vue d'éclairage est une vue d eplafond, donc qui regarde "vers le haut", donc tu vois la sous-face de ton escalier.
tu peux essayer de jouer avec le niveau en fond et mettre le meme niveau orienté vers le bas.
MA
Salut,
En effet en plan de plafond tu verras le dessous.
Pour des rendus sur la mise en page, tu peux mettre ta vue de plafond sans les escaliers puis placer un paln d'étage avec juste l'escalier puis supperposer les 2 vues sur ta feuille.
Gaëtan
En effet en plan de plafond tu verras le dessous.
Pour des rendus sur la mise en page, tu peux mettre ta vue de plafond sans les escaliers puis placer un paln d'étage avec juste l'escalier puis supperposer les 2 vues sur ta feuille.
Gaëtan
GD
Bonjour,
Merci pour vos reponses.
J'ai utilise ta methode Gaetan. Nickel
Merci pour vos reponses.
J'ai utilise ta methode Gaetan. Nickel
M
ou encore mettre simplement la transparence des escalier à 100%
WM
