Problème Export DWG en partie non visible
Robin Fert
21 janvier 2020
2.69K
2
Bonjour à tous je rencontre un problème avec des coudes inférieures au DN 20 lors de l'export DWG de mes plans, ceux au dessus du DN20 sont visiblent et ceux en dessous ne le sont pas, j'ai beau tout essayer rien n'y fait, a priori l'export dwg ne sait pas prendre en charge la forme de l'extrusion demandée (a savoir un coude simple de DN10) le coude est bien visible dans revit mais pas dans l'export, je souhaiterai vous partager la famille en question, avez vous eu des problèmes similaires lors de vos exports ?
Cordialement
Cordialement
Photos
hxrel-u
hxrel-m
Réponses
Robin Fert
·
Solution trouvée après plusieurs jours de galère !
Il s'agit d'un problème venant de la discipline en cours sur la vue exportée, si il s'agit d'une discipline coordination par exemple ce bug apparaitra, sinon si on se met en plomberie l'export fonctionne normalement.
je dis "bug" car il n'en demeure pas moins que le soucis ne devrais pas avoir lieu sur un export depuis une vue configurée en discipline coordination (sous prétexte d'un DN minimal atteint) ce à quoi il faut remonter le problème à Autodesk.
Pour pallier aux problèmes similaires en attendant il faut bien penser à se mettre en plomberie/génie climatique pour voir ces raccords qui seront sinon invisible en coordinations
Je ne dispose malheureusement pas des droits admin de mon logiciel pour pouvoir contacter Autodesk à ce sujet, si quelqu'un pouvais s'en charger ce serait cool
Merci à tous pour votre aide
Il s'agit d'un problème venant de la discipline en cours sur la vue exportée, si il s'agit d'une discipline coordination par exemple ce bug apparaitra, sinon si on se met en plomberie l'export fonctionne normalement.
je dis "bug" car il n'en demeure pas moins que le soucis ne devrais pas avoir lieu sur un export depuis une vue configurée en discipline coordination (sous prétexte d'un DN minimal atteint) ce à quoi il faut remonter le problème à Autodesk.
Pour pallier aux problèmes similaires en attendant il faut bien penser à se mettre en plomberie/génie climatique pour voir ces raccords qui seront sinon invisible en coordinations
Je ne dispose malheureusement pas des droits admin de mon logiciel pour pouvoir contacter Autodesk à ce sujet, si quelqu'un pouvais s'en charger ce serait cool
Merci à tous pour votre aide
Robin Fert
·
Bonsoir
Je n'ai plus le premier fichier que tu avais mis sur le forum. Est-ce que tu pourrais redonner un lien pour pouvoir le télécharger ?
@ plus
Je ne l'ai plus non plus , le dernier fichier transmis est dans le lien ci-dessous
Yassine Hamimi
·
Avant votre export, avez-vous changer le niveau de détail de votre plan de "moyen/ faible" à "Elevé"?? Sans cela, les éléments de coudes apparaîtront avec un diamètre indifférent de la section réelle.
Francis L'Haridon
·
Bonsoir
Je n'ai plus le premier fichier que tu avais mis sur le forum. Est-ce que tu pourrais redonner un lien pour pouvoir le télécharger ?
@ plus
Je n'ai plus le premier fichier que tu avais mis sur le forum. Est-ce que tu pourrais redonner un lien pour pouvoir le télécharger ?
@ plus
Robin Fert
·
Bonjour, voici 2 fichiers :
1 rvt avec 4 coudes DN 10 15 20 25
1 export dwg de ce rvt
ce rvt n'a pas eu de gabarit lié juste la famille du coude qui y a été glissé,
comme vous pouvez le voir sur le dwg , 2 coudes sur 4 ont disparu, et tous en dessous du DN 20
svp aidez moi :'(
1 rvt avec 4 coudes DN 10 15 20 25
1 export dwg de ce rvt
ce rvt n'a pas eu de gabarit lié juste la famille du coude qui y a été glissé,
comme vous pouvez le voir sur le dwg , 2 coudes sur 4 ont disparu, et tous en dessous du DN 20
svp aidez moi :'(
Francis L'Haridon
·
Bonjour
En 2D, c'est visible chez moi...
STP, postes une fichier .rvt avec des canalisations comportant 3 ou 4 de tes coudes, avec différents diamètres, que je vois ce que cela donne en .dwg.
@ plus
En 2D, c'est visible chez moi...
STP, postes une fichier .rvt avec des canalisations comportant 3 ou 4 de tes coudes, avec différents diamètres, que je vois ce que cela donne en .dwg.
@ plus
Robin Fert
·
Bonjour Robin
Est-ce que tu as ouvert mon fichier (post 3) ? Perso, j'obtiens ton coude dans Autocad sans difficulté, sauf que les courbes sont représentées par des lignes brisées. Les extrémités sont correctes.
@ plus
Oui j'arrive à l'ouvrir mais il s'agit d'un export 3D qui plus est non représentatif de la réalité. En 2D c'est carrément pas visible, ce qui est problématique lors des export de plan 2D ou il manque tout les coudes inférieures au DN20...
D'autre famille fonctionnent à priori mais j'aimerai comprendre pourquoi celle ci ne fonctionne pas.
J'ai supprimé tout les connecteurs tout les paramètres , il ne s'agit plus que d'une simple extrusion par chemin et impossible de le voir en export 2D, est ce que j'ai loupé quelque chose ou le pb viens des logiciels ? (Autocad / Revit ?)
Francis L'Haridon
·
Bonjour Robin
Est-ce que tu as ouvert mon fichier (post 3) ? Perso, j'obtiens ton coude dans Autocad sans difficulté, sauf que les courbes sont représentées par des lignes brisées. Les extrémités sont correctes.
@ plus
Est-ce que tu as ouvert mon fichier (post 3) ? Perso, j'obtiens ton coude dans Autocad sans difficulté, sauf que les courbes sont représentées par des lignes brisées. Les extrémités sont correctes.
@ plus
Robin Fert
·
Pensez vous que je devrais remonter le problème à Autodesk ?
Francis L'Haridon
·
Bonsoir
Les vidéos de Rodrigo semblent vraiment bien (quel travail !), mais, c'est en portugais...
@ plus
Les vidéos de Rodrigo semblent vraiment bien (quel travail !), mais, c'est en portugais...
@ plus
Christian Deymonnaz
·
Bonjour Robin,

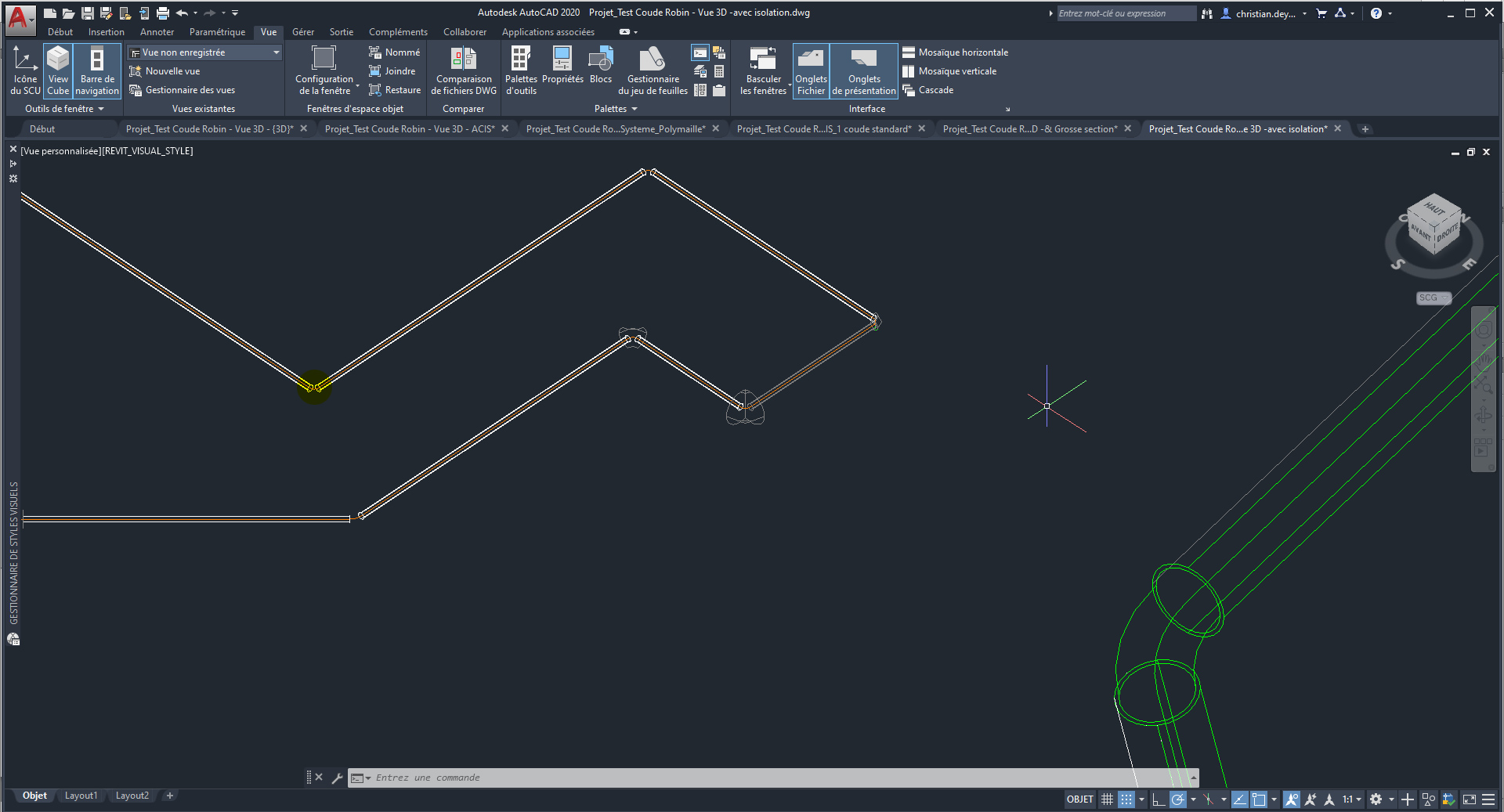

Dans ACAD, le coude n'apparait pas, il y a juste l'axe
J'ai fais plusieurs essais en exportant en Polymaille et en ACIS: même résultat
Je pense (à confirmer) que c'est du au petit diamètre, parce qu'avec un D 100, pas de problème

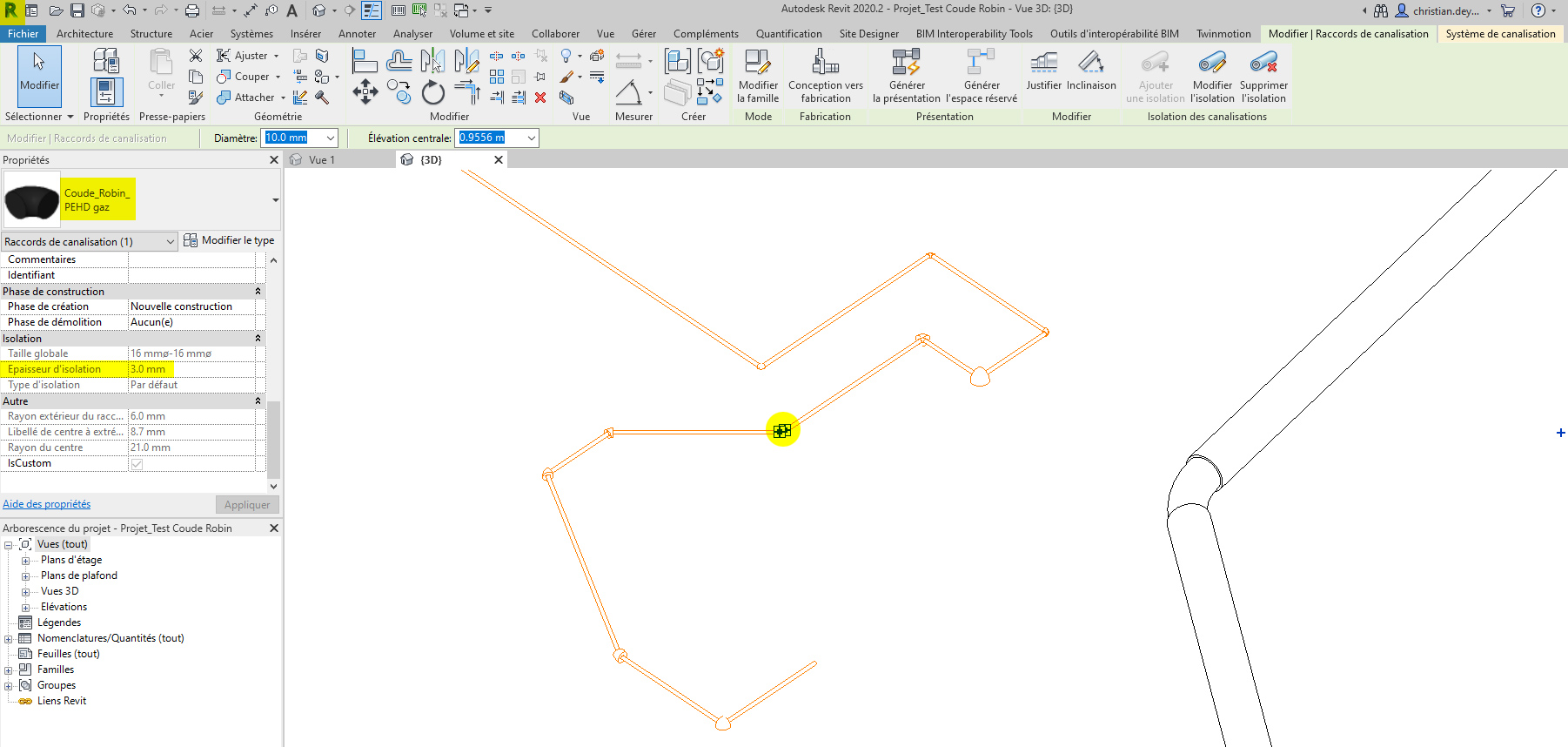

J'ai essayé de rajouter une isolation, si on met quelque chose de très fin, ça ne change rien, si on charge un peu ça se voit, mais ce n'est pas terrible
Vous devriez essayer d'aller sur le site de Rodrigo > c'est un expert Revit MEP > https://www.youtube.com/channel/UCzS4hVNhyUsWKQILR3Ja4Yg > Rodrigo Revit MEP
Dans ACAD, le coude n'apparait pas, il y a juste l'axe
J'ai fais plusieurs essais en exportant en Polymaille et en ACIS: même résultat
Je pense (à confirmer) que c'est du au petit diamètre, parce qu'avec un D 100, pas de problème
J'ai essayé de rajouter une isolation, si on met quelque chose de très fin, ça ne change rien, si on charge un peu ça se voit, mais ce n'est pas terrible
Vous devriez essayer d'aller sur le site de Rodrigo > c'est un expert Revit MEP > https://www.youtube.com/channel/UCzS4hVNhyUsWKQILR3Ja4Yg > Rodrigo Revit MEP
Francis L'Haridon
·
Francis L'Haridon
·
Robin Fert
·
Voici le fameux coude en question pour que vous puissiez travailler dessus.
Si quelqu'un trouve arrive a rendre visible le coude sur un export dwg je serai ravi ! (et qui m'explique surtout comment il a fait
)
le lien est dispo pendant 1 semaine je le mettrai à jour à votre demande.
Cordialement
Si quelqu'un trouve arrive a rendre visible le coude sur un export dwg je serai ravi ! (et qui m'explique surtout comment il a fait
)le lien est dispo pendant 1 semaine je le mettrai à jour à votre demande.
Cordialement
