Accéder au contenu principal
Le guide et le média de l'écosystème construction numérique et BIM

Espace membre

Thématique header

Problème export IFC

VM Valentin Morin
1 juin 2023
2.88K
1
2
Bonjour, j'ai quelques problèmes lors de l'export de mes maquettes au format IFC, selon la version IFC mes attachements murs toit sur ne se s'exporte pas comme il faut. (je me retrouve donc avec des murs qui dépassent du toit). J'ai testé la version ifc4 référence View qui solutionne mon problème mais n'affiche pas les couleurs dans un visualiseur spécifique que je souhaite utiliser.
Ma question est donc de savoir qu'elle est la meilleure version ifc à utiliser ?

Photos

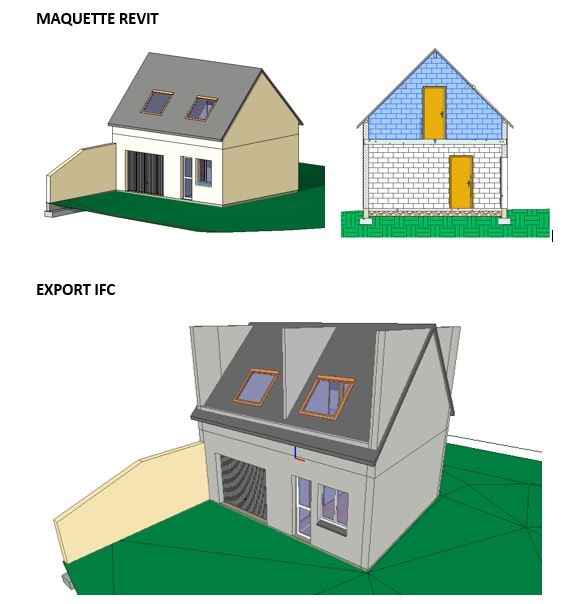

18541_Problème Export RVT vers IFC.jpg

Pièces jointes

hxrel-u

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CADProps

CADProps

Visionneuse et espace de travail en ligne centré sur l'ouverture de fichiers 3D et 2D, la mesure et l'extraction de propriétés géométriques pour l'industrie et la construction.
Thématique
Visualisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
DeviSOC

DeviSOC

Logiciel métier centralisant la rédaction des CCTP, le chiffrage et le suivi administratif et financier des marchés de travaux pour les économistes, conducteurs de travaux et architectes.
Thématique
Économie
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
APCSmart

APCSmart

Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Redshift for Architects

Redshift for Architects

Moteur de rendu physique accéléré par GPU intégré en plugin dans Archicad, Revit et Vectorworks, permettant de produire des images et séquences photoréalistes pour les architectes, designers et urbanistes.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Open Planner Studio

Open Planner Studio

Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Thématique
Chantier
Métier
Usage
Usage principal
Planification 4D & Méthodes
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
ModelPort

ModelPort

Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
RVTConvert

RVTConvert

Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
Forma Data Management

Forma Data Management

Environnement commun de données cloud pour centraliser, organiser et diffuser des documents, modèles et livrables pour les projets d'architecture et d'infrastructure.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
tcpScancyr

tcpScancyr

Logiciel de traitement de nuages de points issus de scanners 3D pour l'analyse géométrique, le contrôle de sections et la génération de rapports d'inspection pour les tunnels routiers et ferroviaires.
Thématique
Coordination
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
OpenAEC

OpenAEC

Plateforme de contrôle qualité BIM orientée openBIM, elle centralise la définition de règles IDS et bSDD pour automatiser la vérification des modèles, la gestion des écarts et le suivi des...
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Open BIM Model Checker

Open BIM Model Checker

Outil de coordination BIM dédié à la revue de maquettes, il permet la détection de collisions et la gestion d'anomalies synchronisées au sein de l'écosystème collaboratif BIMserver.center.
Thématique
Coordination
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
IfcTester

IfcTester

Outil open source permettant de créer, lire et valider des fichiers IDS pour contrôler la conformité de modèles IFC, utilisable en ligne de commande, via une bibliothèque Python ou une...
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
IFCLint

IFCLint

Plateforme SaaS de contrôle, de correction et d’enrichissement de modèles IFC, permettant de valider la conformité aux exigences IDS et d’exporter des données BCF pour la coordination BIM.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard

hxrel-p

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une

Solutions citées

Open IFC Viewer

Open IFC Viewer

Visualiseur desktop gratuit pour fichiers IFC, il permet l'inspection d'objets, la navigation 3D, la...
BIMviewer

BIMviewer

Visualiseur IFC inclus dans la mb WorkSuite, il ouvre et contrôle des modèles d'architecture...
turboIFC

turboIFC

Moteur de contrôle de conformité BIM pour la vérification automatique des paramètres de maquettes...
Graffit BIM Viewer

Graffit BIM Viewer

Application web de visualisation de modèles BIM s'appuyant sur un module compagnon pour Autodesk...
BIMcollab

BIMcollab

Application de contrôle de maquettes et de coordination BCF installée en local, elle fédère...

Réponses

TV TEBEE VERDUN
·
Merci Christophe Fortineau pour votre expertise et le temps accordé. Alors j'ai testé les options proposées mais ça ne fonctionne pas.

Par contre entre temps je suis tombé sur un post d'Autodesk qui reconnait le problème avec la version RVT2023 (voir en PJ). Il faut effectuer la MAJ vers RVT2023.1

Pas grave, je pense qu'il va falloir basculer directement sur le version 2024 au lycée, ce sera mieux.

Encore merci, au plaisir de vous lire.

JMC

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
CF Christophe Fortineau
·
Les logiciels de modelage ont tous leur propre processus de modélisation. Certain sont de type surfacique et d'autre de type volumétrique ou les deux.

Lors de l'export BIM il faut donc s'assurer de la bonne conversion des données volumétriques.

La conversion de type BREP que l'on peut traduire par Représentation par les Bords assure à votre modèle un export aussi fidèle que malheureusement lourd.

Il faut regarder dans la rubrique Niveau de détail et dans la rubrique avancé ou vous trouverez le paramètre : Autoriser l'utilisation de la représentation "Modèle solide" mixte.

Lien utile : https://help.autodesk.com/view/RVTLT/2024/FRA/?guid=GUID-E029E3AD-1639-4446-A935-C9796BC34C95
TV TEBEE VERDUN
·
Bonjour Christophe,

Merci pour votre réponse rapide. Je vais regarder ça. A vrai dire je ne sais pas trop de quoi vous parlez :D mais je vais faire mes recherches. Je reviendrai ici si je n'y parviens pas. Merci beaucoup, belle journée !

JMC
CF Christophe Fortineau
·
Bonsoir JMC,

Il ne faut aucun doute qu'il faille paramétrer la conversion des géométries sur BREP.
TV TEBEE VERDUN
·
Bonsoir à tous,

Et bien je rencontre le même problème que Valentin. Mes murs dépassent du toit lors de l'export en *.ifc (voir PJ). Je n'ai jamais rencontré ce soucis auparavant mais de mémoire c'est la première fois que j'exporte avec la version 2023 de Revit. Même soucis au lycée avec cette version mais sur un autre projet d'élève :(
Grand merci pour vos éventuels retours.

JMC
18541_Problème Export RVT vers IFC.jpg
FF Frederi Frederi
·
IFC2x3 TC1 (Technical Corrigendum 1), the most recent IFC standard to get global certification, is used to handle IFC data. It should be noted that IFC2x3 is advised because it is the most popular version.
pizza tower
VM Valentin Morin
·
Bonjour,
J'utilise Autodesk Revit
Valentin Morin
CF Christophe Fortineau
·
Bonjour Valentin,

Tout d'abord de quel logiciel exportez-vous cet ifc ?
Quelque soit le type de modélisation employé, la qualité de votre export dépend de vos paramètres d'exports car exporter un ifc requiert de paramètrer à minima :
- la conversion des géométries
- le choix des données exportées

Certains logiciels de modélisation de maquette numérique opèrent via modélisation surfacique tandis que d'autres opèrent via modélisation volumique. Tous exportent au format IFC, comprenez que la conversion de la géométrie native depuis votre logiciel doit être considérée pour devenir BIM c'est à dire intéropérable par tous et de façon homogène.


Christophe FORTINEAU
Consultant, formateur et AMO BIM
Linkedin
VM Valentin Morin
·
Bonjour, merci de vos réponses, les différentes maquettes sont élaborées dans le cadre d'un projet de fin d'études ingénieur géomètre, il n'y a donc pas de BIM Manager ni même de collaborations autour de celle -ci. L'objectif est seulement de partager la maquette sur une plateforme pour être visualisée par des clients. Je vais faire d'autres tests dans le paramétrage IFC pour voir si cela solutionne mon problème.
GC Gabriel CASTEL
·
Bonjour,
Je vois 2 causes possibles à votre problème:

1. La méthode utilisée pour créer votre raccord toit / mur : il est possible que le votre mur soit coupé par un "void" (ouverture / vide) qui ne s'exporte pas correctement, la relation est alors incomplète et la découpe ne se fait pas.
Vous pouvez vérifier la relation entre éléments dans les propriétés IFC
https://i.ibb.co/TT4Tqs9/Capture-d-cran-2023-06-05-16-23-32.png

2. La géométrie résultant est un "BREP" mais l'export est réglé sur solide / extrudé.
BREP: représentation des limites
https://i.ibb.co/F4s32F0/Capture-d-cran-2023-06-05-16-27-17.png

Il existe peut-être d'autres sources à votre problème mais ce sont les 2 plus fréquentes.
Vous devriez pouvoir gérer cela dans vos options d'export.
RB Raphaël Blaiteau
·
Bonjour,

Dans un premier temps, ne connaissant pas votre projet, je vous conseillerais d'en parler avec le BIM Manager du projet qui devrais être en mesure de vous aider.
S'il n'y a pas de BIM Manager ou que celui-ci n'est pas en mesure de vous aider (ce qui serais étonnant venant du garant de la cohérence de la maquette ), je vous conseillerais de vous rapprocher des personnes qui vont utiliser vos maquettes pour connaitre leurs outils. Une fois cet information connue, vous pourrez obtenir la fiche d'échange la plus adapté à votre cas sur le site de BIMstandards.

Petite information, tous les logiciels n'acceptes pas l'IFC 4. A contrario, une grande majorité de logiciels accepte l'IFX 2x3.

Sans autres informations, il me sera difficile de vous aider plus.

Cordialement,
Raphaël
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
