Problème import IFC dans Revit

EH erwan hamon
3 avril 2019
7.48K
2
Bonjour :)

Je suis en alternance au sein d'un bureau d'études structure et je travail sur un projet que je dois rendre pour le mois de Juin. Mon travail porte sur les possibilités d'import de maquettes archi provenant de Archicad (sous forme IFC) et de Revit. Je précise que nous utilisons Revit dans notre bureau d'études.

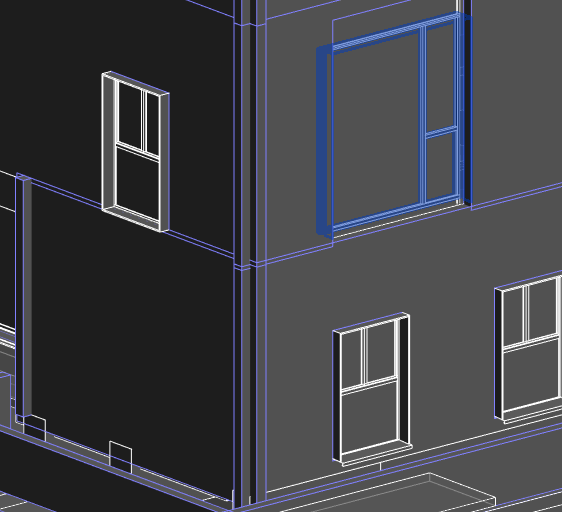

Or, lors de l’importation de maquette archi au format IFC, en utilisant le plugin Graphisoft, je m’aperçois que les murs n'ont aucun jonction entre eux. pourtant lorsque j'ouvre l'IFC dans un viewer, les jonctions sont bonnes. J'ai essayé en décochant la case jonction automatique lors de l'ouverture de l'IFC dans Revit mais ça ne change rien.

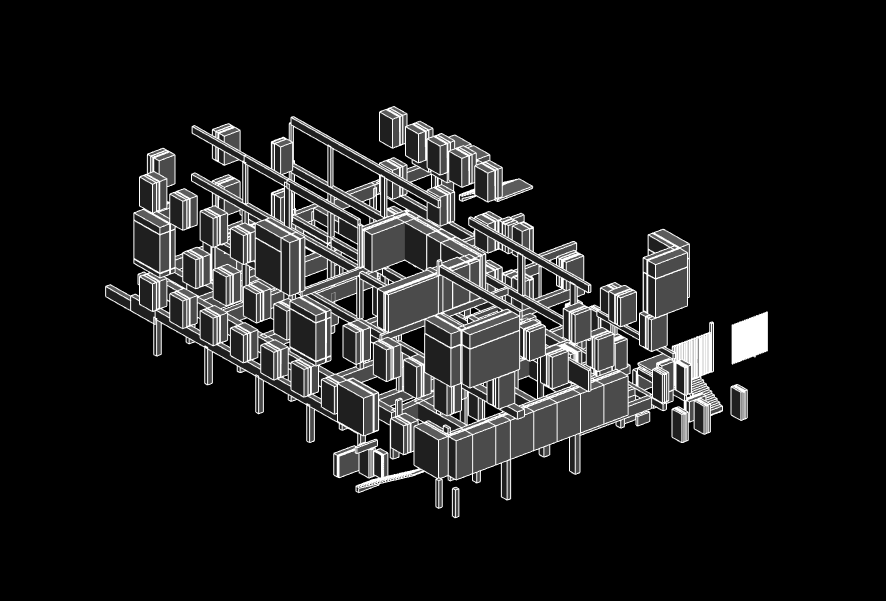

De plus, je ne peux pas lier le fichier IFC sur revit car il arrive complètement éclaté donc inexploitable...

Est ce que quelqu'un a déjà résolu ce problème ?

Merci
