Problème transparence entre vue sur feuille Revit et impression
NC
Nicolas CORMIER
19 novembre 2019
6585 0 3 0
Bonjour à tous,
Je rencontre un problème lors de l'impression d'une feuille.
J'utilise de la transparence pour gérer l'impact d'un voile d'un niveau sur un autre.
Par exemple, j'applique un filtre avec de la transparence à mes voiles du R+1 pour voir l'impact de mes voiles du RdC.
Or, au moment de l'impression en pdf ou papier, la transparence disparait ( je ne vois plus mon voile du RdC ).
Je travaille en vue en plan, en image filaire, par nécessité pour mon gabarit de vue.
J'ai fais quelques tests, et je ne pense pas que le traitement vectoriel ou raster soit en cause, j'ai essayé de les forcer et ça ne change rien.
Quelqu'un aurait déjà rencontré ce problème ?

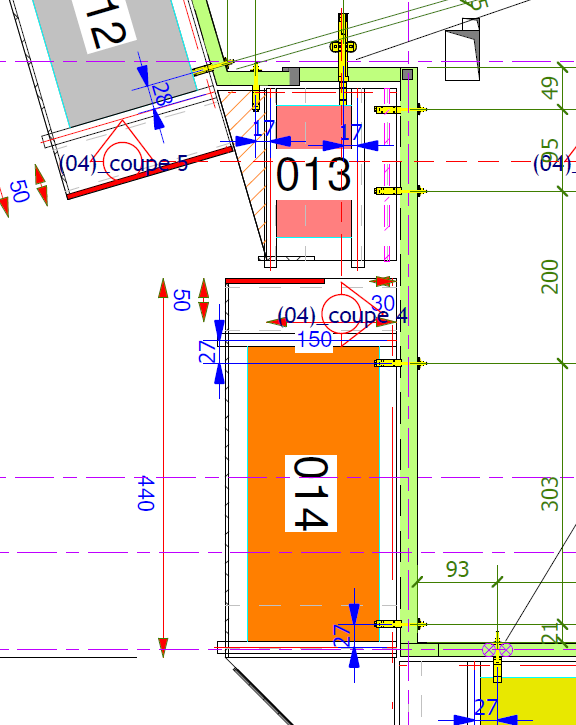

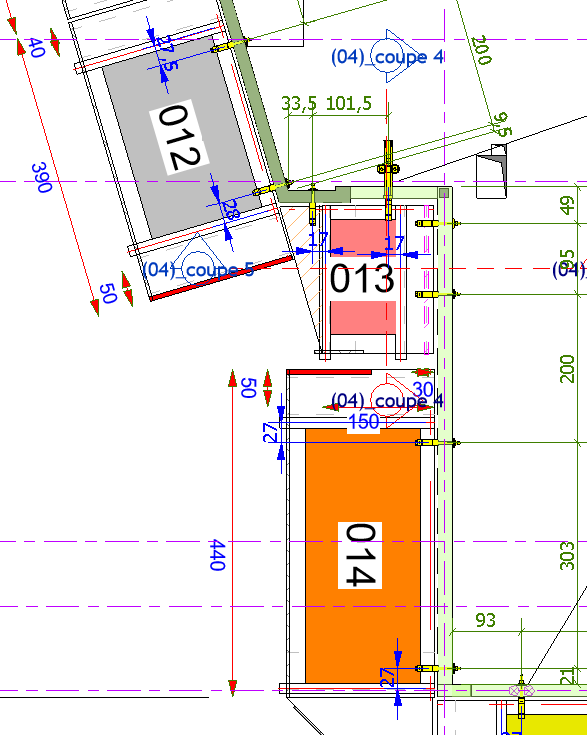

Je vous mets en PJ le rendu sur feuille Revit (celui voulu) et celui en pdf.
Je ne suis surement pas très clair dans mon explication, n'hésitez pas à me demander des précisions.
Merci d'avance pour vos retours.
Je rencontre un problème lors de l'impression d'une feuille.
J'utilise de la transparence pour gérer l'impact d'un voile d'un niveau sur un autre.
Par exemple, j'applique un filtre avec de la transparence à mes voiles du R+1 pour voir l'impact de mes voiles du RdC.
Or, au moment de l'impression en pdf ou papier, la transparence disparait ( je ne vois plus mon voile du RdC ).
Je travaille en vue en plan, en image filaire, par nécessité pour mon gabarit de vue.
J'ai fais quelques tests, et je ne pense pas que le traitement vectoriel ou raster soit en cause, j'ai essayé de les forcer et ça ne change rien.
Quelqu'un aurait déjà rencontré ce problème ?
Je vous mets en PJ le rendu sur feuille Revit (celui voulu) et celui en pdf.
Je ne suis surement pas très clair dans mon explication, n'hésitez pas à me demander des précisions.
Merci d'avance pour vos retours.
Images
Réponses
Bonjour,
J'ai aussi ce problème (depuis longtemps), et je n'ai pas trouvé de solution malgré des recherches approfondies sur plusieurs supports. Du coup j'ai laissé tomber la transparence pour les impressions (et les pdf) je continue de l'utiliser pour le travail à l'écran mais c'est tout.
Quel est ton générateur de pdf ?
J'ai aussi ce problème (depuis longtemps), et je n'ai pas trouvé de solution malgré des recherches approfondies sur plusieurs supports. Du coup j'ai laissé tomber la transparence pour les impressions (et les pdf) je continue de l'utiliser pour le travail à l'écran mais c'est tout.
Quel est ton générateur de pdf ?
JG
Bonjour,
Merci pour ton retour.
J'utilise PDFCreator, mais le soucis est visible aussi à l'impression, je ne pense pas que ça vienne de PDFCreator.
Merci pour ton retour.
J'utilise PDFCreator, mais le soucis est visible aussi à l'impression, je ne pense pas que ça vienne de PDFCreator.
NC
Bonjour,
Je pense malheureusement que le problème vient du style visuel "Image filaire".
J'ai testé avec mes réseaux de gaines et je perd la transparence dès que je passe dans ce style.
Je pense malheureusement que le problème vient du style visuel "Image filaire".
J'ai testé avec mes réseaux de gaines et je perd la transparence dès que je passe dans ce style.
TB
Bonjour,

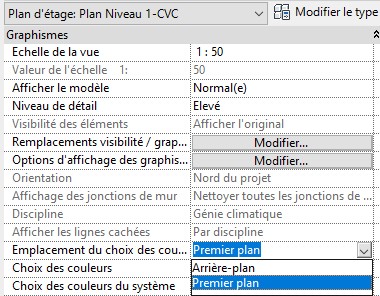

Après avoir effectué de nombreuse recherches sur le sujet, voici la meilleure solution (et la seule vraiment efficace). Il faut changer l'emplacement du choix des couleurs, basculer de Arrière-plan à Premier plan.
Une fois fait, plus de soucis de transparence lors de l'impression du PDF.
Il est également possible à ce moment de revenir de Premier plan à Arrière-plan sans que cela n'affecte plus la transparence...
Après avoir effectué de nombreuse recherches sur le sujet, voici la meilleure solution (et la seule vraiment efficace). Il faut changer l'emplacement du choix des couleurs, basculer de Arrière-plan à Premier plan.
Une fois fait, plus de soucis de transparence lors de l'impression du PDF.
Il est également possible à ce moment de revenir de Premier plan à Arrière-plan sans que cela n'affecte plus la transparence...
LM
Bonjour,
Dans certain cas le Paramètre "Discipline" est en cause, il faudra essayer avec Coordination
Dans certain cas le Paramètre "Discipline" est en cause, il faudra essayer avec Coordination
