Récuperer les volumes de pièces sur une maquette liée.

SW Sébastien WEISS
7 septembre 2016
11.38K
1
Bonjour, j'aimerais savoir comment faire pour récupérer les pièces d'une maquette Archi avec les paramètres partagées qui sont renseignés.
J'utilise le plug-in Space Naming utility, mais impossible de les récupérer avec les informations.
Merci d'avance

Photos


hxrel-u

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CADProps

CADProps

Visionneuse et espace de travail en ligne centré sur l'ouverture de fichiers 3D et 2D, la mesure et l'extraction de propriétés géométriques pour l'industrie et la construction.
Thématique
Visualisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
DeviSOC

DeviSOC

Logiciel métier centralisant la rédaction des CCTP, le chiffrage et le suivi administratif et financier des marchés de travaux pour les économistes, conducteurs de travaux et architectes.
Thématique
Économie
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
APCSmart

APCSmart

Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Redshift for Architects

Redshift for Architects

Moteur de rendu physique accéléré par GPU intégré en plugin dans Archicad, Revit et Vectorworks, permettant de produire des images et séquences photoréalistes pour les architectes, designers et urbanistes.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Open Planner Studio

Open Planner Studio

Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Thématique
Chantier
Métier
Usage
Usage principal
Planification 4D & Méthodes
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-t

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
DeviSOC

DeviSOC

Logiciel métier centralisant la rédaction des CCTP, le chiffrage et le suivi administratif et financier des marchés de travaux pour les économistes, conducteurs de travaux et architectes.
Thématique
Économie
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
Presuo

Presuo

Plateforme de gestion budgétaire collaborative pour les projets de travaux, permettant d'importer des bordereaux, de suivre l'avancement et de préparer les situations.
Thématique
Économie
Métier
Usage
Usage principal
Suivi budgétaire
Statut
Standard
Bazalt.One

Bazalt.One

Suite SaaS pour le métré, le chiffrage et le suivi de chantier, permettant de contrôler la conformité, de calculer des surfaces et volumes depuis des maquettes IFC ou des plans...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Arctis AI

Arctis AI

Plateforme d'agents IA pour la préconstruction permettant d'automatiser la recherche d'appels d'offres, l'analyse des dossiers, la consultation des sous-traitants et la comparaison des offres.
Thématique
Économie
Métier
Usage
Usage principal
Chiffrage & Devis
Statut
Standard
Wyre AI

Wyre AI

Plateforme SaaS de préconstruction analysant les plans et cahiers des charges pour générer des lots de portée structurés, détecter les écarts et fournir des références traçables pour les équipes de...
Thématique
Économie
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Neuron Factory

Neuron Factory

Plateforme de préconstruction fondée sur un graphe de connaissances et des agents IA, permettant d'ingérer des plans et cahiers des charges pour produire des métrés, détecter des conflits et générer...
Thématique
Économie
Métier
Usage
Usage principal
Chiffrage & Devis
Statut
Standard

hxrel-p

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une

Solutions citées

ArchiLabs

ArchiLabs

Plateforme de conception et BIM native navigateur, elle convertit les plans DWG/DXF en modèles...
Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

GD gaetan denis
·
Salut,

Veux tu récupérer les infos ou les pièces si c'est les infos, tu peux récupérér les paramètres partagés ou de projet en faisait un transfert de normes, d'autre part, avec l'outil étiquette tu pourras étiqueter ces mêmes pièces avec tes propres étiquettes. Et si tu veux récupérer les infos au travers des nomenclatures, il te faudra cocher dans la partie chmaps inclure les liens.

Bon we!
DG David Grassin
·
en fait tu voudrais récupérer les pièces et non pas les espaces... je suis pas contre une solution aussi.
SW Sébastien WEISS
·
Avec cette manipulation je récupère les noms et le numéro---c'est déjà bien, mais ce qui m'intéresse c'est de récupérer les paramètres partagées de la maquette liée...-Un copier/coller sur la vue actuelle fonctionne, en intégrant les paramètres, mais cette manip' marche qu'une pièce par une pièce (vu qu'on ne peut pas tous les sélectionner d'un coup)


Bonjour,
Alors pour récupérer les noms des pièces ainsi que les surfaces je fais:
1-Lier fichier revit ARCHI.
2-Selectionner fichier lié puis dans propriétés modifier le type et cocher limite de pièces.
3-Dans analyser choisir espace
4-Si tu te trouve au RDC LIMITE SUPERIEUR NIVEAU SUP et décalage 0.
5-Placer les espaces automatiquement
6-lancer le plug-in Space Naming utility.
LF LAFORGUE FREDERIC
·
Bonjour,
Alors pour récupérer les noms des pièces ainsi que les surfaces je fais:
1-Lier fichier revit ARCHI.
2-Selectionner fichier lié puis dans propriétés modifier le type et cocher limite de pièces.
3-Dans analyser choisir espace
4-Si tu te trouve au RDC LIMITE SUPERIEUR NIVEAU SUP et décalage 0.
5-Placer les espaces automatiquement
6-lancer le plug-in Space Naming utility.
CB Cherif Brachemi
·

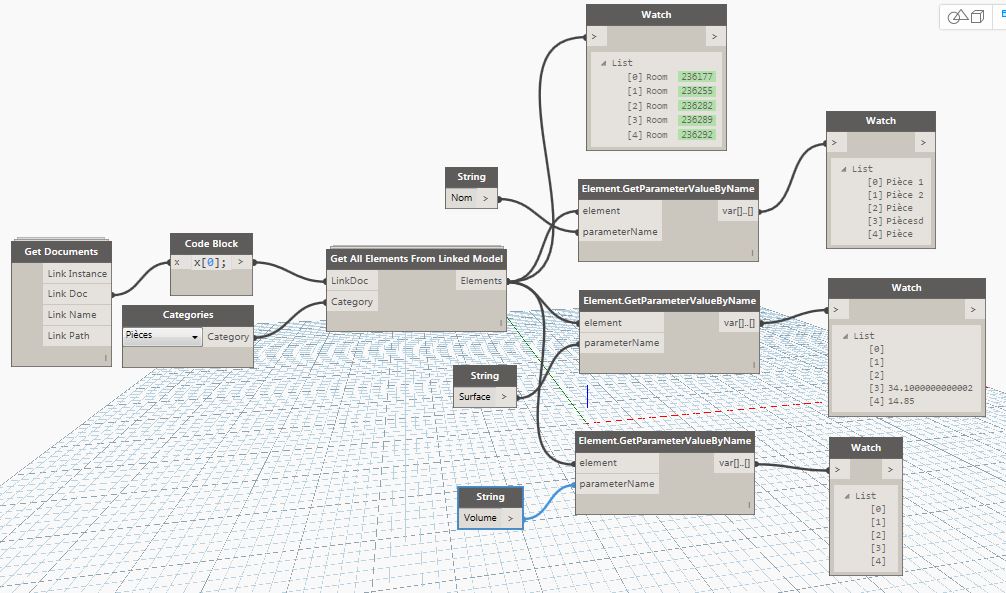

Voila un petit fichier pour tester pour avoir le nom, la surface et le volumle.
Il faut rajouter deux packages Archi-lab et spring nodes

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
SW Sébastien WEISS
·
Je connais Dynamo que de nom...Merci je vais essayer de creuser quand même
CB Cherif Brachemi
·
Bonjour,

Avec dynamo et le package SteamNodes > element.GetFromLinkedFile tu peux récupérer des informations du fichier lié
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
