[REVIT] Angle par rapport au nord géographique

FP François Pendelio
3 décembre 2024
2.1K
2
Bonjour à tous !

J'ai récupéré une maquette REVIT qu'un ex collègue a modélisé.
Il n'avait, à l'époque, pas pris la peine de la géo-référencer.
Je cherche donc à la faire à postériori.

J'ai bien en tête, et l'habitude, la méthode consistant à prendre un point X, Y, Z sur le DWG géomètre, et a renseigner le point de base du projet avec les mêmes valeurs (en laissant le point topo à 0,0,0). Pas de problème la dessus.

J'ai cependant un probleme avec une notion "d'angle par rapport au nord géographique" :
- Ma vue est bien régler sur NORD GEOGRAPHIQUE"
- Sur cette vue, le bâtiment est dans le bon sens

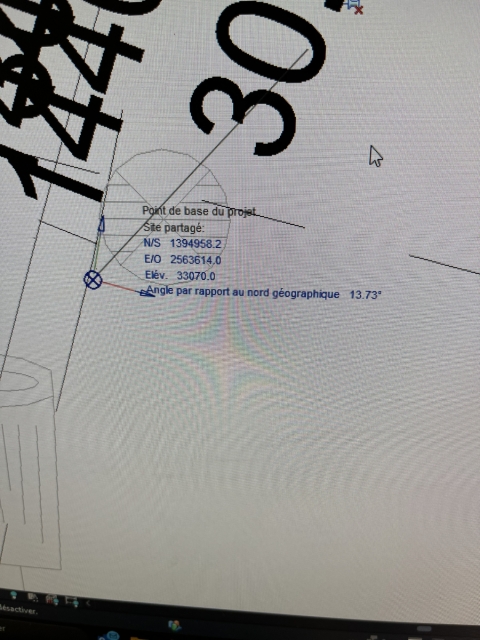

- Quand je clique sur le point de base du projet, le repère du systeme X, Y présente un angle de 13.75 par rapport au nord géographique

Plusieurs questions ! :
- Pourquoi ce décalage ?
- Si j'essaie de remettre cet angle à 0, c'est tout le dessin qui pivote. Est-il possible de pivoter ce repère X, Y, sans toucher à l'orientation du dessin ?

Photos

18995_propriété Orientation.png

hxrel-u

StruxHub

StruxHub

Plateforme de centralisation des opérations de chantier pour la logistique, les livraisons, les formulaires et le suivi de planning à partir d'une carte de site géolocalisée.
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Arbel.ai

Arbel.ai

Outil de visualisation par IA qui analyse les relevés de drones de chantiers d'infrastructure pour identifier, localiser et suivre l'avancement des éléments construits.
Thématique
Chantier
Métier
Usage
Usage principal
Suivi d'avancement
Statut
Standard
BlenderGIS

BlenderGIS

Plugin pour Blender qui importe des données géospatiales et topographiques en 3D avec géoréférencement pour les architectes, urbanistes et paysagistes.
Thématique
Visualisation
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Point Layout

Point Layout

Plugin de préparation et d'implantation de points de chantier, cet outil relie les systèmes de coordonnées BIM aux opérations de piquetage pour les géomètres et conducteurs de travaux.
Thématique
Chantier
Métier
Usage
Usage principal
Topographie & MNT
Statut
Standard
Forma Site Design

Forma Site Design

Logiciel cloud de planification de site et d'analyse en phase amont, il assemble données géolocalisées, modelage volumique et analyses environnementales pour les concepteurs et urbanistes.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
Benchmark Estimating

Benchmark Estimating

Logiciel de chiffrage d’infrastructures combinant méthodes détaillées en déboursés, approches paramétriques et quantification numérique pour projets et portefeuilles.
Thématique
Économie
Métier
Usage
Usage principal
Chiffrage & Devis
Statut
Standard
Trimble FieldLink

Trimble FieldLink

Logiciel de terrain pour l’implantation et le relevé d’existant, il pilote les stations totales, récepteurs GNSS et scanners 3D pour assurer le lien entre les modèles de conception et le...
Thématique
Chantier
Métier
Usage
Usage principal
Topographie & MNT
Statut
Standard
MAGNET Office

MAGNET Office

Logiciel de préparation de données pour la topographie et le guidage d'engins, il assemble plans et levés pour produire des modèles 3D et des fichiers de chantier destinés aux équipements...
Thématique
Chantier
Métier
Usage
Usage principal
Topographie & MNT
Statut
Standard
tcpTUNNEL CAD

tcpTUNNEL CAD

Logiciel de post-traitement pour tunnels, cet outil analyse les relevés de stations totales pour générer des profils transversaux, des modèles 3D et des rapports techniques exportables en format IFC.
Thématique
Chantier
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
tcpScancyr

tcpScancyr

Logiciel de traitement de nuages de points issus de scanners 3D pour l'analyse géométrique, le contrôle de sections et la génération de rapports d'inspection pour les tunnels routiers et ferroviaires.
Thématique
Coordination
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
tcpMDT Professional

tcpMDT Professional

Extension CAD dédiée aux projets topographiques et d’ingénierie civile, cet outil permet la modélisation de terrain, le tracé d’alignements, les cubatures et la gestion de réseaux via l’échange IFC.
Thématique
Géospatial
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
tcp PointCloud Editor

tcp PointCloud Editor

Logiciel de traitement de nuages de points permettant de nettoyer, classifier par IA, mesurer et vectoriser des données 3D pour les géomètres, ingénieurs infrastructure et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
Stonn

Stonn

Visualiseur fédéré pour les infrastructures, la topographie et le SIG, permettant d'agréger nativement des données LandXML, IFC 4.3, GeoJSON et TopoJSON dans une scène unique et coordonnée.
Thématique
Visualisation
Métier
Usage
Usage principal
Visionneuses web
Statut
Standard
SierraSoft Hydro

SierraSoft Hydro

Logiciel de conception hydraulique pour voies d'eau, canaux et réseaux, permettant la modélisation 3D paramétrique et la production automatisée de plans et métrés au sein d'un environnement BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
RoadPAC

RoadPAC

Logiciel de conception routière permettant de modéliser des tracés, le corps de chaussée et les terrassements, tout en générant des pièces graphiques et des livrables BIM IFC pour les infrastructures.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
ISTRAM

ISTRAM

Logiciel de conception et de suivi de projets d’infrastructures linéaires, cet outil permet la modélisation BIM, le calcul de terrassements et l’exploitation de données topographiques massives.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
Georail

Georail

Logiciel de conception ferroviaire dédié aux projets de voie ferrée, tramway et métro, permettant de modéliser les tracés, gérer l'armement et produire des livrables BIM IFC et des métrés.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
GEO5

GEO5

Logiciel de calcul géotechnique et de modélisation géologique couvrant la chaîne complète, du relevé de terrain aux analyses structurelles et aux exports BIM, pour les ingénieurs et géologues.
Thématique
Simulation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
Ferrovia

Ferrovia

Plugin de conception ferroviaire pour AutoCAD, Civil 3D et BricsCAD, cet outil permet de modéliser des voies ferrées, gérer les aiguillages et réaliser le recalage géométrique de voies existantes.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
CerTus HSBIM

CerTus HSBIM

Logiciel de modélisation 3D et 4D dédié à l'organisation et à la sécurité de chantier, permettant de lier la maquette IFC aux phases d'exécution, aux risques et aux mesures de...
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
card_1

card_1

Logiciel de CAO métier pour l’ingénierie des infrastructures linéaires, cet outil permet la modélisation 3D, la conception de routes, voies ferrées et réseaux, ainsi que la production automatique de plans.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
ArcGIS CityEngine

ArcGIS CityEngine

Logiciel de modélisation urbaine 3D procédurale permettant de générer des quartiers et bâtiments à partir de règles CGA et de données SIG pour la conception urbaine et la visualisation interactive.
Thématique
Modélisation
Métier
Usage
Usage principal
Ville & Jumeau urbain
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

TW taotao wang
·
Titlehttps://sprunki.net/
Incredibox Sprunki is a creative mod of the classic Incredibox game, blending Sprunki's unique style with interactive beat-making. It offers fresh sounds and visuals, perfect for fans looking to remix their musical experience.
FB François Bastier
·
En pratique, vous aurez presque toujours une valeur non nulle dans la propriété Angle par rapport au nord géographique, car la probabilité que la Façade "Nord" du bâtiment soit pile poil orientée suivant le vrai nord de la réalité véritable et très très faible.

Enfin, si vous disposez d'un fichier DWG géomètre correctement géoréférencé, je vous invite à en importer les coordonnées plutôt qu'à copier/coller des données approximatives/arrondies, qui peuvent engendrer de petits décalages entre deux modèles, si ces approximations/arrondis diffèrent. Cette importation injecte aussi l'angle par rapport au nord géographique dans le point de base du projet.

Note : désolé pour le double post, le mode d'édition de post ne semble pas fonctionner correctement.
FB François Bastier
·
Bonjour,

De ce que vous nous dites, tout va bien !
Il ne faut pas modifier la valeur de la propriété Angle par rapport au nord géographique du Point de base du projet, mais bien la propriété Orientation des vues en plan.

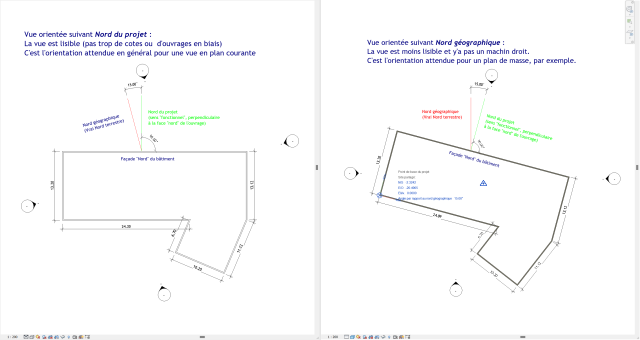

Et comme un dessin vaut mieux qu'un long discours, vous trouverez en pièce jointe une image qui présente les deux "nord" possibles, extraites d'un projet dans lequel :
  • L'Angle par rapport au nord géographique du Point de base du projet vaut 15°
  • La vue de gauche "voit" l'orientation du projet
  • La vue de droite voit la vraie orientation

PS : Le point topo peut aussi être déplacé. s'il devait toujours rester à (0,0,0), il ne servirait à rien. En gros, le point de base projet correspond à un point remarquable de l'ouvrage (angle du bâtiment, axe d'un poteau, etc.), alors que le point topo est un point remarquable du terrain (borne de la parcelle, borne IGN, etc.).
18995_propriété Orientation.png
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
