Bonjour,
je cherche à insérer une annotation qui apparaît dès que je coupe un élément. Pour donner le cas concret, je cherche à indiquer le texte "VR" sur la coupe d'une ouverture avec volet roulant. J'ai déjà essayé 2 méthodes:
1) Insérer une annotation générique dans l'élévation Droite d'une fenêtre métrique => Revit indique un message d'erreur "Impossible de créer ce type d'élément dans cette vue et dans ce mode"

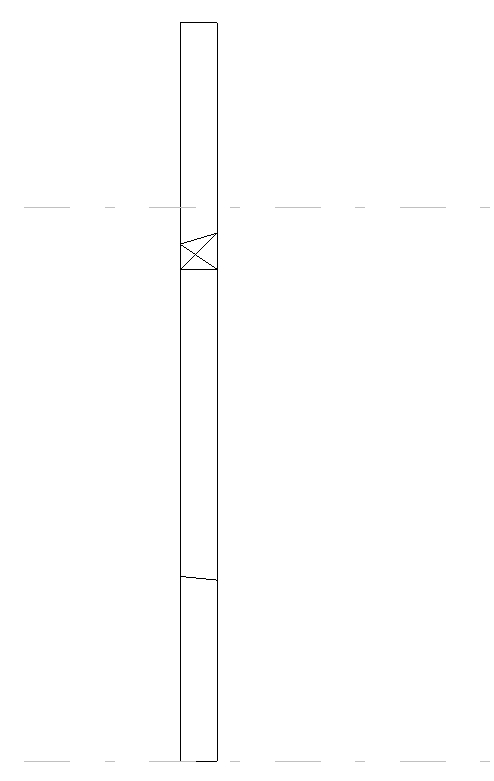

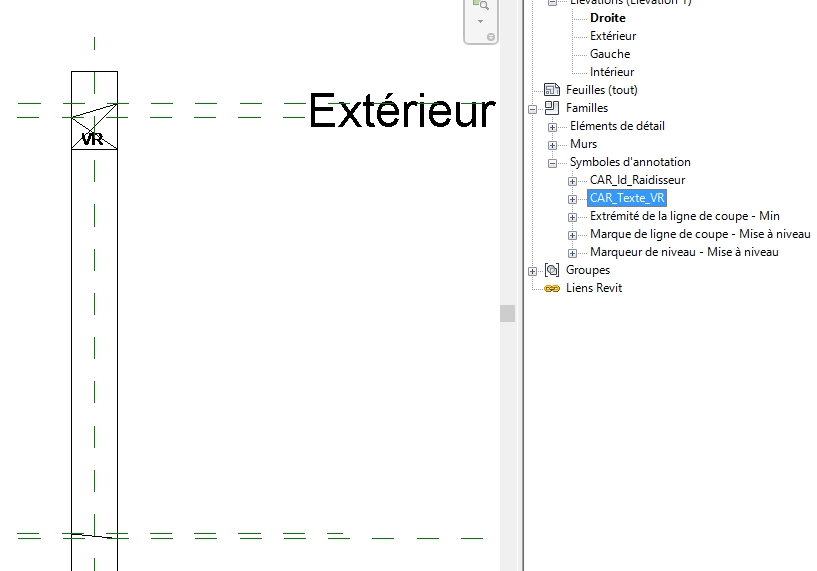

2) Insérer une annotation générique dans un élément de détail que j'imbrique ensuite dans l'élévation droite de la fenêtre métrique. En paramétrant les équivalences et en utilisant des paramètres partagés, le comportement est bon au sein de la famille. Par contre cette annotation disparaît quand je teste dans un projet. (voir les 2 screenshot)

Quelqu'un aurait-il une suggestion?
Pièces jointes
Réponse acceptée Pending Moderation
0
Votes
Annuler
Ouff... je ne crois pas qu'il soit possible en dehors des vues en plan.
  1. il y a plus d'un mois
  2. Général
  3. # 1
Réponse acceptée Pending Moderation
0
Votes
Annuler
Benoit, ton problème n'est pas directement lié au fait que ce soit en coupe ou en plan. D'ailleurs, si tu essaye la même manipulation (ton 2ème cas) en plan ton annotation sera toujours invisible. cela vient du fait te ta double imbrication (une famille dans une famille dans une famille dans le projet). Pour qu'un famille soit "connue" de Revit dans un projet et passe au travers d'une double imbrication, il faut que cette dernière soit partagée.
Le problème dans ton cas, c'est qu'on ne peut pas insérer une famille partagée d'annotation (ou une famille qui contient une famille d'annotation partagée) dans une famille de modèle. Donc dans ton cas, pas de solution j'ai peur ...
  1. il y a plus d'un mois
  2. Général
  3. # 2
Benoît LECRIOUX
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Vincent,
merci pour ta réponse explicative. Cependant, l'annotation fonctionne en plan avec la solution décrite en 1. je m'étonne donc que ce ne soit pas possible en coupe ou en élévation. Mais ce ne serait pas la 1ère fois que Revit me surprendrait ! :)
  1. il y a plus d'un mois
  2. Général
  3. # 3
Réponse acceptée Pending Moderation
0
Votes
Annuler
Il y a des fois ou j'ai arrêté de chercher des raisons ...
  1. il y a plus d'un mois
  2. Général
  3. # 4
Réponse acceptée Pending Moderation
0
Votes
Annuler
Merci pour les pistes.
C'est quand même incompréhensible...
  1. il y a plus d'un mois
  2. Général
  3. # 5
Kévin Bailly
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Vincent,

J'ai eu le même sujet que toi. J'ai cherché parmi les méthodes conventionnelles sans succès. J'ai donc fais autre chose, qui m'a permit d'aller jusqu'au bout du processus avec celui-ci. Le voici. Attention c'est avec une méthode détournée et artisanale que nous y arrivons.

Dès lors que les paramètres de textes sont difficiles à retranscrire en imbrication, j'ai décidé d'utilisation des zones remplies.

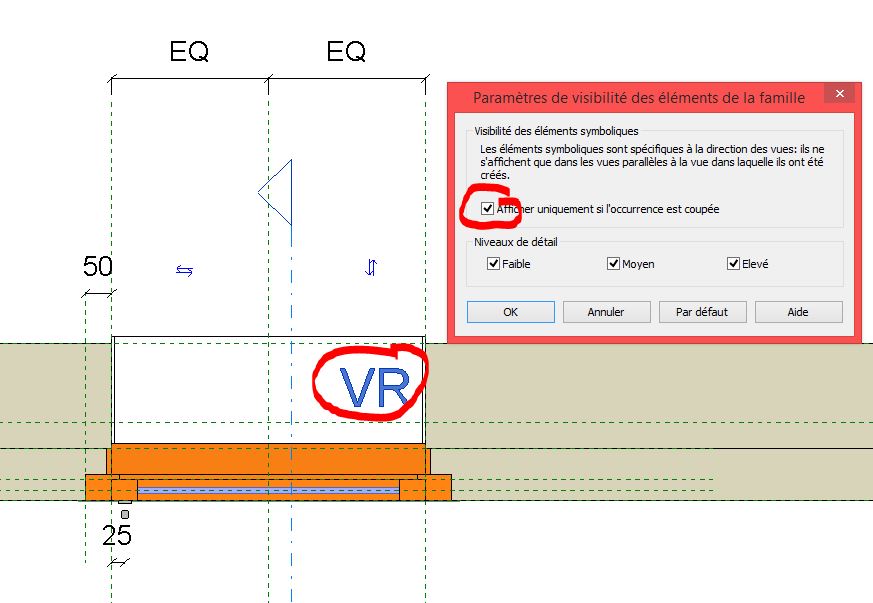

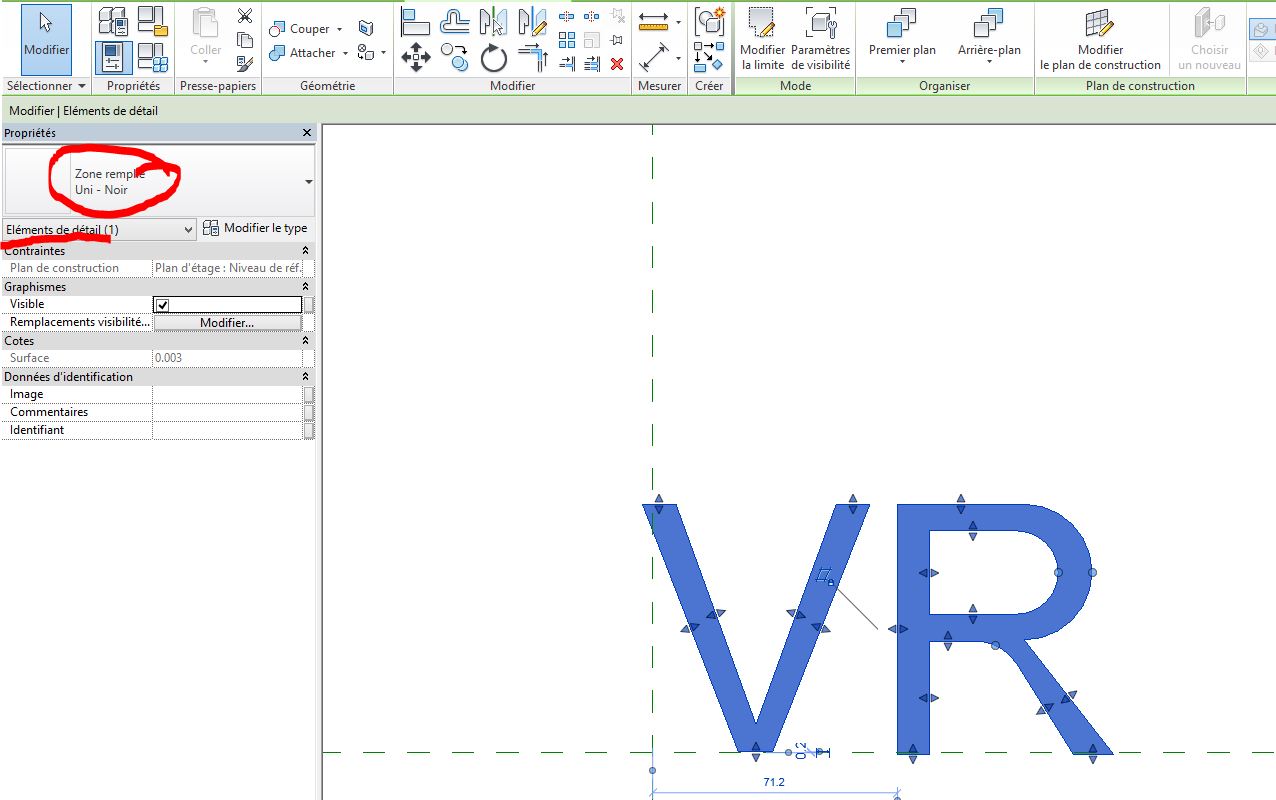

1/ Nouvelle famille de détail > zone remplie > en forme du texte "VR"
2/ Imbrication de l'élément de détail > en plan > coupe > afficher lorsque caché > définir paramètre de visibilité occurrence ou type selon tes besoins> paramètre de rotation et symétrie
3/ Charger dans projet

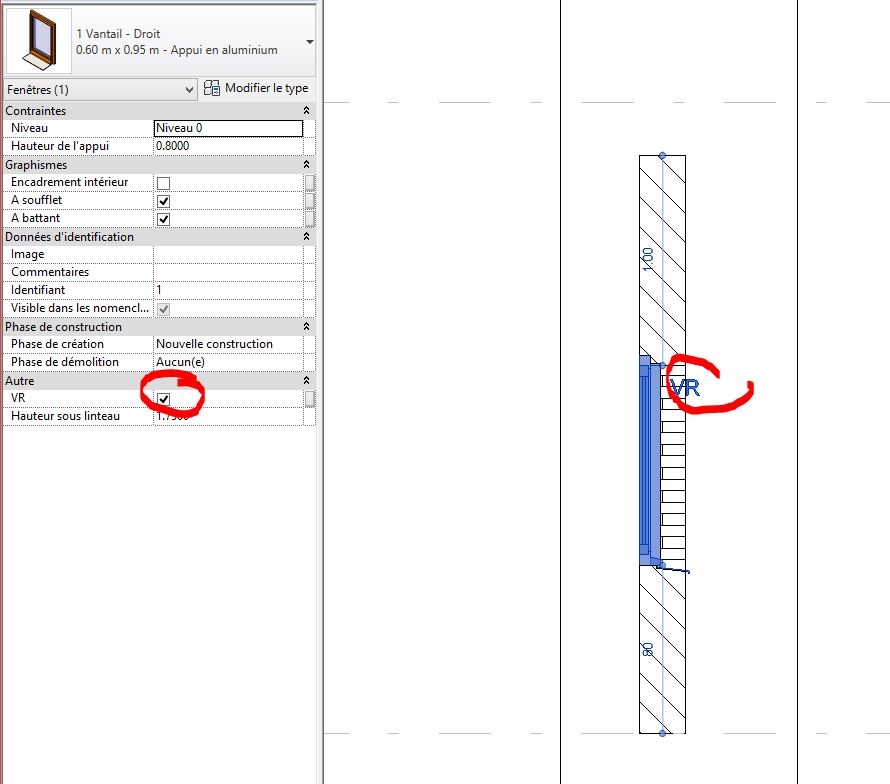

4/ Choisir les orientation symétrie de l'affichage du 1/

Avantage: la zone remplie "VR" s'affiche et se manipule
Inconvénient: ce n'est pas un texte, avec tous les aspects BIM qu'il comporte.

J'espère que ca fonctionnera pour toi, ci dessous quelques Screenshots
