REVIT : changer la couleur d'un fichier lié
David Grassin
20 septembre 2017
13.82K
1
Bonjour à tous.
Tout est dans le titre.
Peut on changer la couleur d'un fichier lié dans Revit.
J'ai fait le test avec trois types de fichier
DWG : pas de probleme
IFC (réalisé depuis revit) : pas de probleme
RVT : Impossible...
quelqu'un à une idée.
Je suis allé dans les paramètres de visibilité après m'être assuré qu'aucun gabarit de vue ne bloquait les réglages dans une vue en discipline coordination. j'ai ensuite changé les paramètres de mon fichier lié revit de couleur "par vue d'hote" à "personnalisé" et j'ai changé la couleur des lignes de tout les éléments. Mais rien n'y fait
J'ai d'ailleurs remarqué qu'il n'y a pas moyen non plus de changer la couleur des murs en une seule et meme couleur en allant simplement dans les parametres de visibilité.
Comment faite vous ?
Est ce possible ?
Tout est dans le titre.
Peut on changer la couleur d'un fichier lié dans Revit.
J'ai fait le test avec trois types de fichier
DWG : pas de probleme
IFC (réalisé depuis revit) : pas de probleme
RVT : Impossible...
quelqu'un à une idée.
Je suis allé dans les paramètres de visibilité après m'être assuré qu'aucun gabarit de vue ne bloquait les réglages dans une vue en discipline coordination. j'ai ensuite changé les paramètres de mon fichier lié revit de couleur "par vue d'hote" à "personnalisé" et j'ai changé la couleur des lignes de tout les éléments. Mais rien n'y fait
J'ai d'ailleurs remarqué qu'il n'y a pas moyen non plus de changer la couleur des murs en une seule et meme couleur en allant simplement dans les parametres de visibilité.
Comment faite vous ?
Est ce possible ?
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Solutions citées
Réponses
David Grassin
·
yep. Mais l'avantage c'est que la solution est partagée avec toute la communauté hexabim !
Frédéric Ettinger
·
n'hésite pas à m'appeler David, j'aurais pu te répondre sur ce coup!
David Grassin
·
CQFD !!!
merci beaucoup pour votre aide !
merci beaucoup pour votre aide !
Mohamed Aymen LIOUANE
·
Bonjour David,
Floris a tout à fait raison, dans un plan d'étage les murs sont coupés à x hauteur, donc il faut modifier la case "Lignes" dans la colonne "coupes".
Floris a tout à fait raison, dans un plan d'étage les murs sont coupés à x hauteur, donc il faut modifier la case "Lignes" dans la colonne "coupes".
Floris Herbert
·

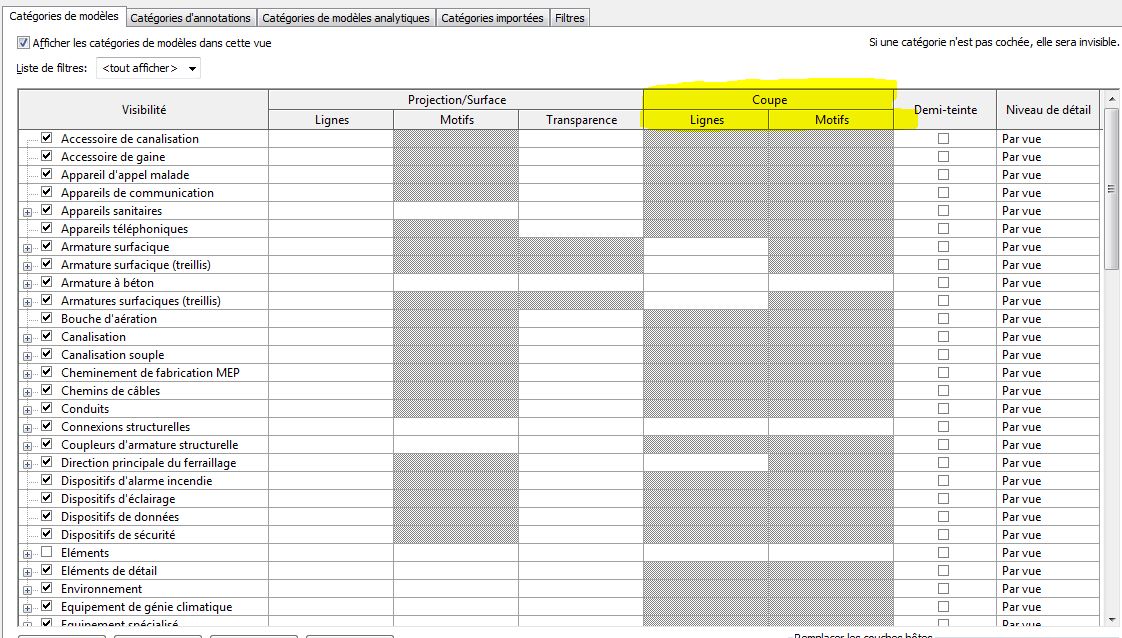

Il faut appliquer tes couleurs dans la colonne "Coupe" et pas "Projection" , en effet, la colonne "Coupe" permet de coloriser les objets qui sont coupés par le plan de coupe de la vue.
David Grassin
·
Rémy MAURCOT
·
Bizarre est-tu bien sur que le gabarit est bien affecté à la vue ?
David Grassin
·
oui c'est bien ça... mais ça ne fonctionne pas... :/
Vincent Bleyenheuft
·
Si si
Visibilité grafisme
Dernier onglet "lien" ou "fichier lié" j'ai plus en tête.
Tu accèdes à plein d'option de visibilité des fichiers lié.
Vb
Visibilité grafisme
Dernier onglet "lien" ou "fichier lié" j'ai plus en tête.
Tu accèdes à plein d'option de visibilité des fichiers lié.
Vb
