REVIT CVC - Problème importation DWG

Jérémy Noslier

24 avril 2019

3.84K

Bonjour a tous,

Je suis tous nouveau dans cet l'univers. Je viens de suivre une formation Revit architecture et un e-learning CVC de 45 heures. Je rencontre maintenant mes premiers souci sur mes projets (Pour information, je me fais la main sur de vieilles affaires archivés).

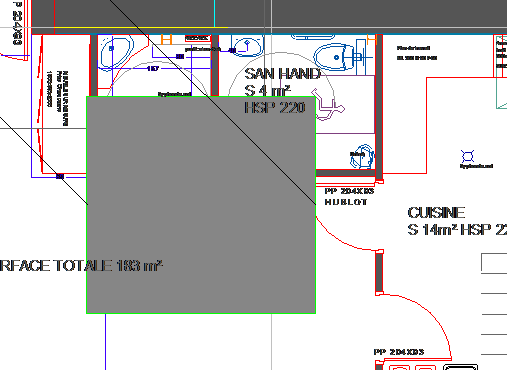

Mon problème survient après l'importation d'un DWG sur revit. Je l'importe en "detection automatique" et "origine a origine". Quand je commence a poser mes réseaux de gaines, la gaine fait la moitié du plan. J'ai modifié en changent l'unité d'importation en la passant en "mètre" et "centimètre" mais rien n'y fait. Quelle étape j'aurai raté?

J'espère que vous aurez une solution a m'apporter.

Bonne soirée a vous

Cordialement

Jérémy

Photos

Solutions en Modélisation

BIM-IT Pipe

Planting F/X

BIMS

SuperDoor Configurator

BIM9_Connect

Rolling Bagel

Réponses

Jérémy Noslier

· 25 avril 2019

Bonjour,

Merci pour votre aide, je vais tester ca dès que possible. Je vous ferai un retour.

Merci encore

Jerome Pereira

· 25 avril 2019

Bonjour,

Pour moi aussi cela vient de l'échelle.

Ma procédure serait : tu vas sur le fichier autocad, tu mesures une porte par exemple.
Je vois que celle qui donne sur la cuisine fait 204x93cm.
Si tu obtiens 930 c'est que le plan est en millimètre. Si 93 alors cm... On va supposer que tu obtiens 930mm.

Ensuite 2 solutions:

1/ Tu importes ton dwg dans revit en spécifiant mm au lieu de "détection automatique"

2/ Sinon dans autocad tu tapes "unites" et tu sélectionnes l'unité qui correspond au dessin. Donc dans notre hypothèse mm. Et là tu peux importer le dwg en laissant "détection automatique".

J'ai pas eu le temps de revérifier mais normalement c'est bien ça.

Bon courage

Frédéric Foret

· 24 avril 2019

bonjour,

pour moi cela viens de la mise a l échelle du dwg sous autocad .
