Revit - Dessin 2D sur intersection 3D

mélanie pecheux

27 août 2020

4.05K

Bonjour,

Par mes posts précédent, vous m'avez pas mal aidé donc j'ai voulu pousser un peu plus loin l'automatisation avec dynamo (peut-être trop ^^)

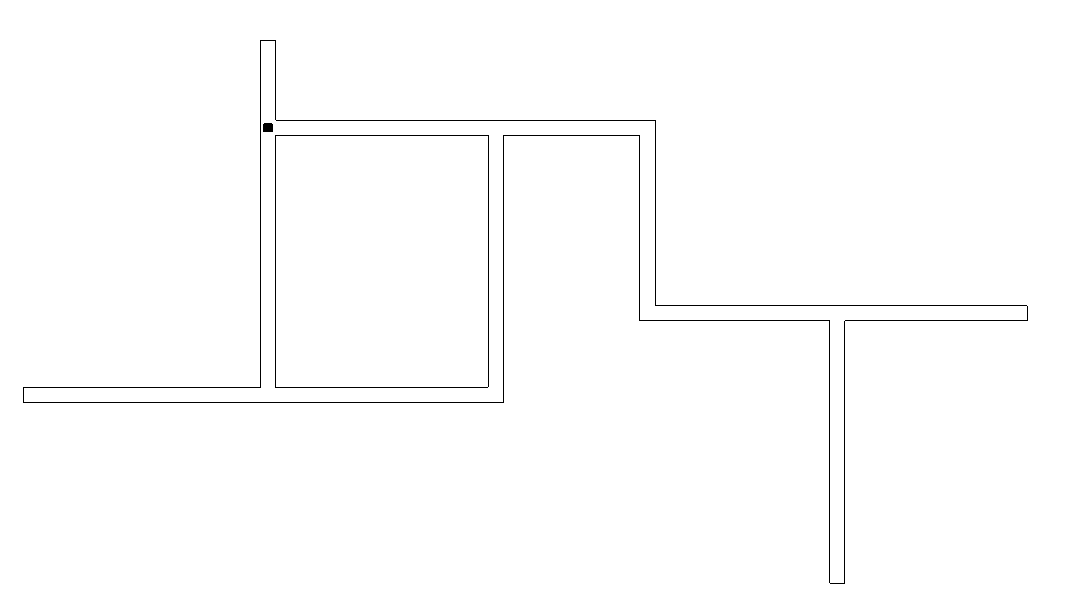

Je souhaiterais mettre un petit carré noir (raidisseur) sur ma vue 2D à chaque intersection de mur (voir PJ).
Je ne sais pas si cela est possible car ça fait intervenir un composant 2D à une intersection 3D...

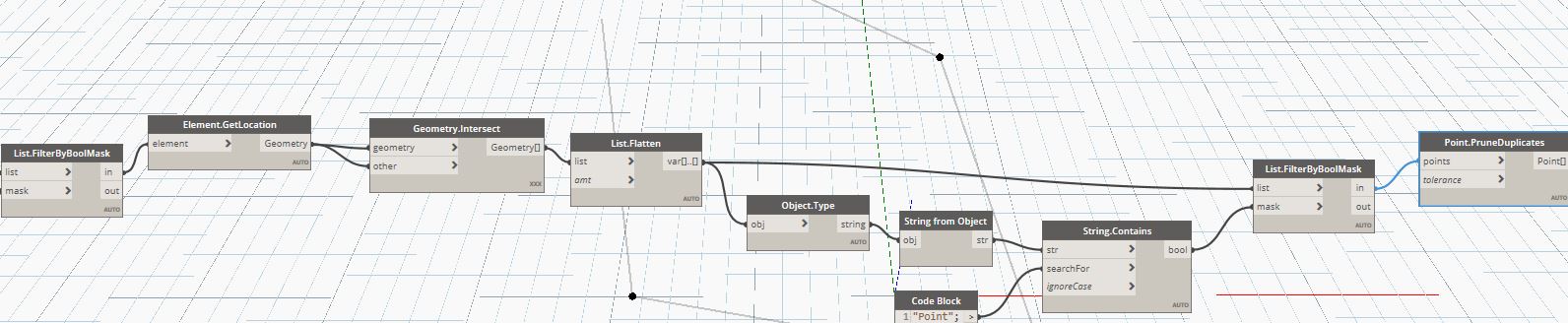

Ci-joint mon script avec plusieurs essais, je pense avoir trouvé la "ligne" d'intersection mais je bloque ensuite.

Merci d'avance pour vos réponses et bonne rentrée à ceux qui sont partis en vacances

Photos

Réponses

mélanie pecheux

· 28 août 2020

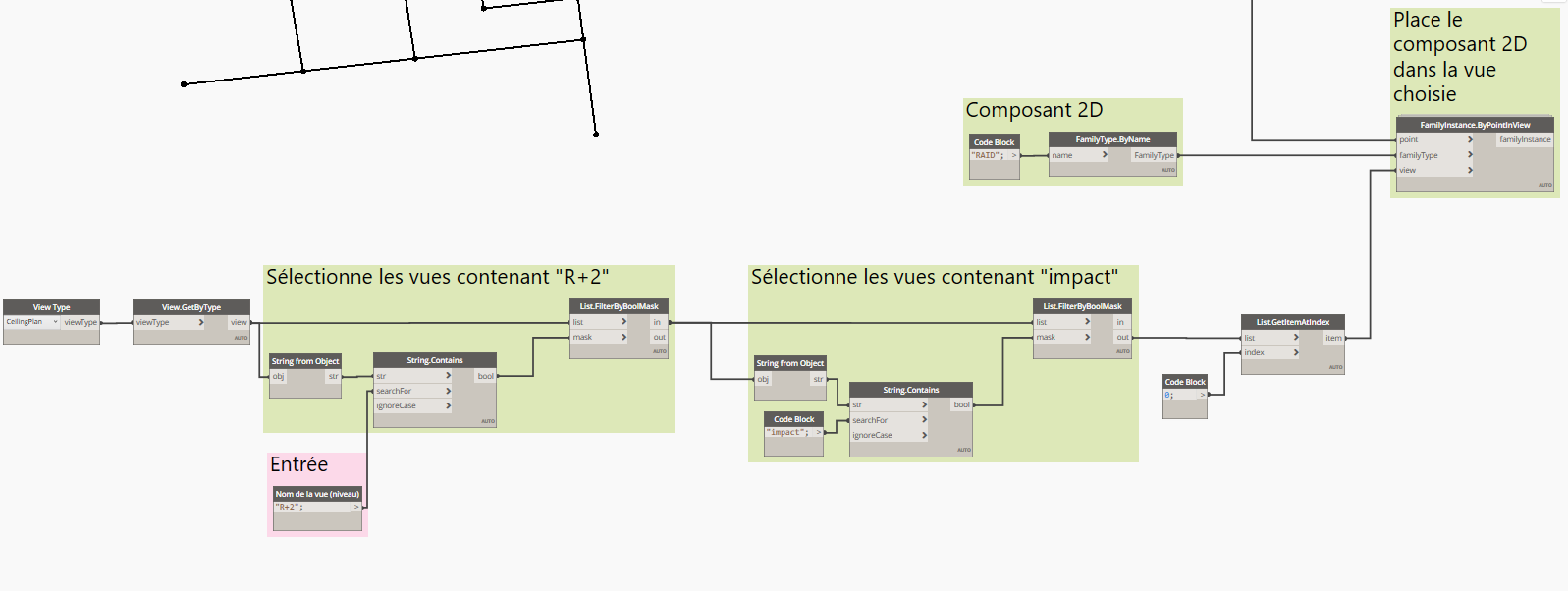

A force de regarder les noeuds, je suis tombé sur celui qui marche avec un composant 2D à mettre dans une vue.

Je n'ai plus qu'à appliquer cela à tout les étages et ça me fait gagner beaucoup de copier/coller !

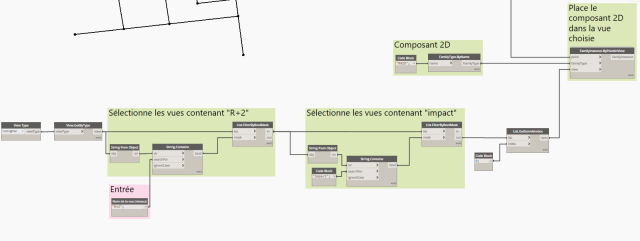

Si ça peut aider, j'ai mis en pièce jointe la fin de mon script

mélanie pecheux

· 28 août 2020

Bonjour,

Merci beaucoup pour ton aide, j'était partie sur un script long et fastidieux....

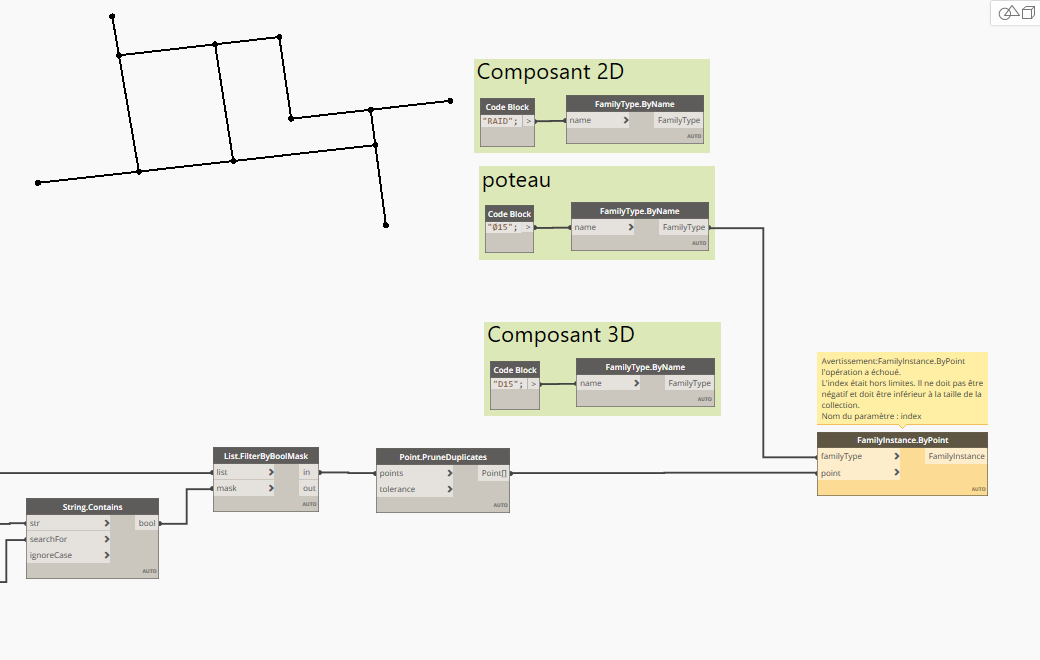

J'ai bien mes points d'intersection entre les murs (ne marche que si la jonction est autorisée ce qui est logique) mais quand je veux insérer l'élément sur le point ça ne marche pas.

J'ai essayé 3 types de famille:
Un composant 2D pour qu'il se mette sur ma feuille. Pas d'erreur mais rien ne s'affiche
Un composant 3D (comme un poteau), pas d'erreur mais rien ne s'affiche également
Un poteau mais j'ai une erreur et celui-ci ne se place pas non plus...

Je ne sais pas quelle famille serait le mieux pour que celle-ci soit visible sur ma vue en plan.

Akli AM

· 28 août 2020

Bonjour,
tu es presque, il te suffit de chercher l'intersection des lignes pour trouver les points

sur lesquels tu inserts ta famille

Voir plus de commentaires
