Bonjour, je dois dessiner des bordures sur un projet, or je bloque sur la méthode.
Le plugin Sitedesigner (en anglais, donc déja problèmatique) me déforme mon terrain.

Je souhaite trouver une solution propre à Revit, j'ai essayé avec un garde corps avec pour nouvel hôte la surface topo, en vain.
L'extrusion in situe par chemin me permet pas de gérer à la fois la pente de la bordure et son axe de cheminement...

Avez vous une solution permettant par exemple de sélectionner un profil et tracer suivant l'axe d'une sous région de la surface Topo ?

Merci,
5 years ago
·
#10416
0
Votes
Undo
Civil 3D, Geomensura, Covadis, InfraWorks, ...
5 years ago
·
#10417
0
Votes
Undo
Salut

Peux etre avec l'outil garde corps qui s'adapte depuis 2018 à la topo avvec le profil qui va bien?

Gaëtan
5 years ago
·
#10418
0
Votes
Undo
Aaaah sérieux en 2018 cela fonctionne !
Hélas je suis bloqué en version 2016 !

Yorick, sur infraworks j'ai regardé, je peux tracer des routes mais pas des bordures, après je ne connais pas le logiciel...
0
Votes
Undo
Bonjour,

En effet Revit n'est pas particulièrement adapté à cela, d'autres logiciels précédemment cités sont plus adaptés.

Sinon en effet soit un garde-corps, soit un modèle in situ avec "Sélectionner la trajectoire" (voir cette conversation : https://www.hexabim.com/discussions/revit-comment-creer-une-famille-lineaire-glissiere-d-autoroute-beton-et-metallique#reply-9476 )

Bonne journée
5 years ago
·
#10420
0
Votes
Undo
Oui j'adopte la solution garde corps sur revit 2018, puis je ferais un IFC pour le mettre en lien sur mon revit 2016...
concernant le in situ par trajectoire 3D, je ne peux pas sélectionner un bord d'une sous région d'une surface topo.

Merci à vous tous.
5 years ago
·
#10446
0
Votes
Undo
Bonsoir,

L'extension Site Designer pour Revit permet de modéliser des bordures.

https://i.ytimg.com/vi/R0ibs0BTHEs/maxresdefault.jpg


Très bonne vidéo de Philippe Le Ru de Prodware:

https://www.youtube.com/watch?v=apJvBhmSnDQ
5 years ago
·
#10453
0
Votes
Undo
Bonjour, oui on en a parlé.

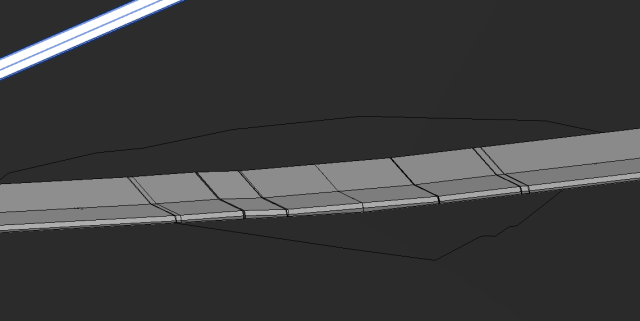

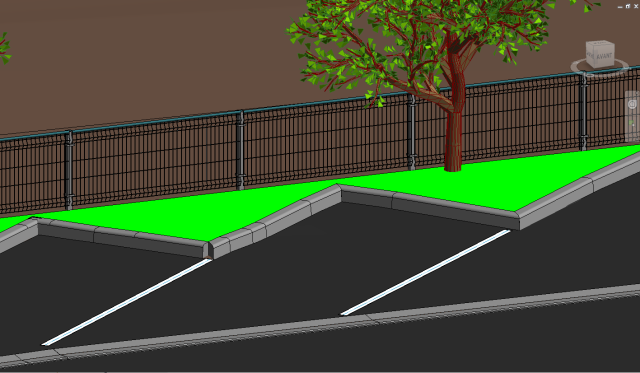

En utilisant garde corps et attacher au nouvel hôte, les éléments s'alignent bien à ma surface topo mais les jonctions d'angles sont très mauvaises et j'ai des ruptures comme on peut voir sur mes bordures et caniveaux.

Une idée pour rendre ça plus propre ?

Merci,
5 years ago
·
#10454
0
Votes
Undo
Salut

De mémoire il y a un menu déroulant dans les propriétés de type dans les connexions des traverses, il y a soudure. As tu testé?

Gaëtan
5 years ago
·
#10455
0
Votes
Undo
Oui j'ai testé soudure et ajusté puis aucun.

Cela ne règle pas le problème :/
et pour les ruptures en pente, je ne vois pas non plus ou je peux gérer ça
5 years ago
·
#10456
0
Votes
Undo
Alors là comme ça je ne saurais te dire . N'y a t'il pas des limites non plus à utilsier les GC...

Peux tu partager le rvt?

GD
5 years ago
·
#10461
0
Votes
Undo
Je pense que la limite est atteinte en effet...
Oui bien-sur je peux vous l'a partager, je peux avoir votre mail ?

Merci,
5 years ago
·
#10608
0
Votes
Undo
Salut

Désolé pour le retard......... J'ai repris un rythme de croisière assez loud :) denis@aec.fr

Encore désolé pour le retard

GAëtan
5 years ago
·
#10611
0
Votes
Undo
Bonjour,
pas de problèmes il n'y a pas de mal !

Message envoyé :)
5 years ago
·
#10615
0
Votes
Undo
Salut Sofiane,

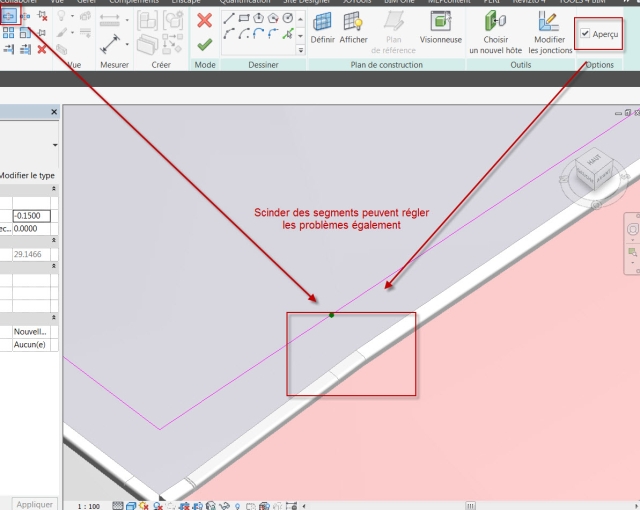

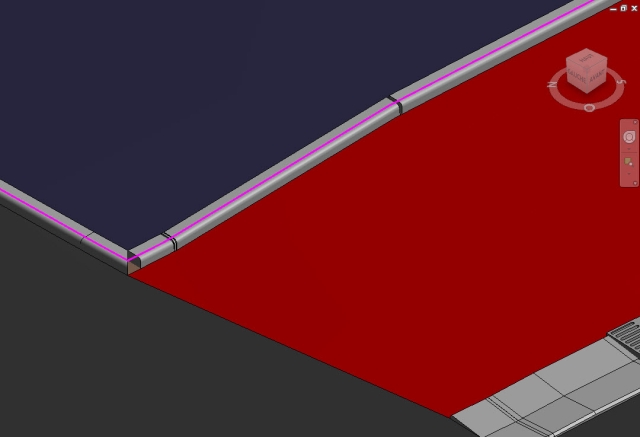

Voici des pistes c'est une peu bidouille dans mes captures écrans ce que je propose :) mais ca plus ton super taf je trouve que ça rend bien!

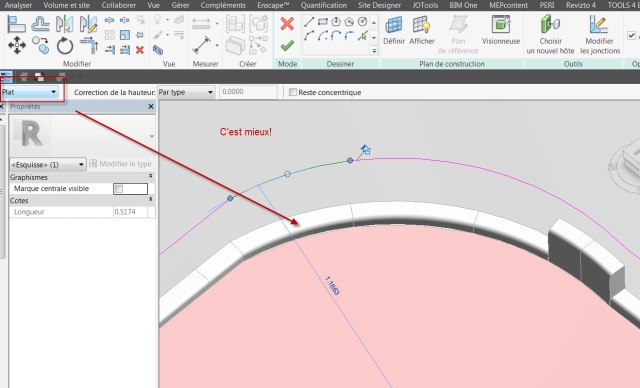

Eventullement tu peux tricher en mettant des arrondi dans les coins... avec l'option plat (voir capture écran)

Bon courage.

Je n'ai pas d'autre piste pour faire mieux désolé...

Gaëtan
5 years ago
·
#10624
0
Votes
Undo
Ah super ça rend les bordures déjà plus propres,
merci pour votre temps ! :)
0
Votes
Undo
Personnellement j utiliserai dans la reservation du terain l outil sol et l option modifier les sous-elements pour creer le chemin et la bordure.
Ceci nécessite de rentrer les côtes altimetriques qui correspondent au relevé du géomètre à chaque coin des polygones.
La nomenclature y gagnera , des bordures ou un chemin ou une route ce n est pas du terrain. Et encore moins un garde-corps.
0
Votes
Undo
Personnellement j utiliserai dans la reservation du terain l outil sol et l option modifier les sous-elements pour creer le chemin et la bordure.
Ceci nécessite de rentrer les côtes altimetriques qui correspondent au relevé du géomètre à chaque coin des polygones.
La nomenclature y gagnera , des bordures ou un chemin ou une route ce n est pas du terrain. Et encore moins un garde-corps.

Bonjour,
J'en conviens cela permet de faire quelque chose d'assez propre.
Néanmoins l'inconvénient que je vois à cette méthode est que l'on perd le linéaire de bordure et qu'il faille faire le nivellement à chaque angle manuellement...
Bonne journée,
Sylvain Josserand
4 years ago
·
#13882
0
Votes
Undo
Bonjour à toutes et tous,
Revit, Revit, Revit....
Difficile aujourd'hui de faire accepter que Revit ne fera jamais de l'aménagement urbain... et encore moins des routes et du terrassement.
Il existe de vraies logiciels pour cela et dédié à cela : Civil 3D, covadis, Autopiste et Mensura (Bentley et j'en passe).
C'est logiciel exportent très bien en IFC donc compatible avec Revit.

Infraworks n'exporte pas d'IFC donc oublié. Cela reste pour communiquer avec Covadis et Civil 3D ou pour faire de la maquette contextuelle uniquement

Merci de vous tourner vers de vraies outils dédier à l'infrastructure pour faire ce genre de projet.
Faire de bordure sur Revit c'est juste une vaste blague et du bricolage.
Rien à voir avec de vraies outils de conception.
Chaque outil son métier surtout si vous voulez faire du BIM.

Cordialement
4 years ago
·
#13887
0
Votes
Undo
Bonjour,
La vaste blague c'est votre avis que personne ici n'a demandé^^

Plus sérieusement, avoir un module d'export IFC est de loin suffisant pour qualifié un logiciel comme étant compatible à la démarche BIM. Certains dont vous citez exportent certes en IFC mais avec des classes par défauts totalement dérisoires dont l'outil ne laisse pas le choix du paramétrage. Ceci autant que pour les classes, que pour les attributs et renseignements à récupérer, la même histoire.

De plus, la mission principale étant de modéliser le bâtiment et de récupérer toutes ces infos, le site est secondaire et revit permet d'avoir ces infos secondaires en IFC. Seulement la représentation 3D n'est pas terrible. La représentation 3D étant de loin la définition d'une maquette BIM, on fait avec, quitte à bricoler pour rendre la chose moins choquante à l’œil.

"Merci de vous tourner vers de vraies outils dédier à l'infrastructure pour faire ce genre de projet."
Ce n'est justement pas un projet d'infrastructure, mais de bâtiment.

Je ne fais en aucun cas l'apologie de Revit, mais après avoir essayé plusieurs autres outil. J'aime bien Revit^^

Cordialement,
4 years ago
·
#13889
0
Votes
Undo
Revit est un excellent outil et je n'ai rien à redire la-dessus mais uniquement pour la partie secondaire.
Il est dommage de reléguer l'aménagement extérieur à une simple représentation secondaire. Ce qui pose tous les soucis que nous connaissons en aménagement urbain.
Le fait de faire du BIM est bien de faire évoluer l'expertise et la conception.

Après si vous parlez uniquement de faire de la visualisation du bâtiment, je comprends votre position.
Je venais apporter des éléments complémentaires sur une qui est bien dans le post Infrastructure et non bâtiment.

Cordialement et navré d'avoir employé des mots un peu fort, mais voilà 16 ans que je fais du VRD, et depuis 2015 que je fais du BIM, je préfère être clair sur les limites de chaque outil.
Après à chacun de bien en comprendre les limites et les enjeux.

Cordialement
0
Votes
Undo
bonjour

Il y a site designer pour revit , par contre il faut récupérer un fichier landxml qui peut provenir de civil 3D. Là on est dans interopérabilité et non plus dans la représentation. C'est une solution.
