Bonjour tout le monde !
Alors comment faire pour créer une étiquette avec l'arase inférieure de tous mes réseaux ?
Svp
Alors comment faire pour créer une étiquette avec l'arase inférieure de tous mes réseaux ?
Svp
Images
Réponses
Bonjour,
De ce que je connais, l'information d'arase inférieure n'est pas présente de base pour les réseaux.
Title
De prime abord, j'utiliserais un paramètre partagé que j'affecterais aux catégories concernées. C'est ce paramètre qu'affichera l'étiquette.
Dans un deuxième temps, j'utiliserais dynamo pour calculer cette valeur.
Une fois dans dynamo, la valeur d'arase inférieure peut s'obtenir rapidement, ne reste plus qu'à l'affecter aux réseaux.
De ce que je connais, l'information d'arase inférieure n'est pas présente de base pour les réseaux.
Title
De prime abord, j'utiliserais un paramètre partagé que j'affecterais aux catégories concernées. C'est ce paramètre qu'affichera l'étiquette.
Dans un deuxième temps, j'utiliserais dynamo pour calculer cette valeur.
Une fois dans dynamo, la valeur d'arase inférieure peut s'obtenir rapidement, ne reste plus qu'à l'affecter aux réseaux.
KL
Le soucis est que ne sais pas utiliser Dynamo
AB
une côte d'élévation simplement
MA
Le seul truc si tu utilise Dynamo et pour calculer la valeur de l'AI et l'attribuer dans les familles que tu souhaites, c'est qu'il faut penser à relancer le script dès qu'il y à modification sur tes réseaux.
Les côtes d'élévations sont pour moi moins source d'erreurs.
Les côtes d'élévations sont pour moi moins source d'erreurs.
TJ
Nul besoin de dynamo et de paramètre partagé si tu utilises Revit 2017.

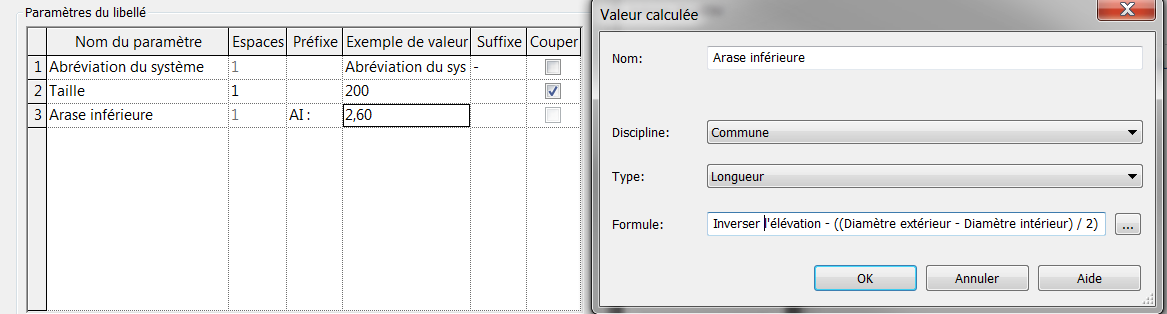

Il suffit d'ajouter dans ton étiquette un paramètre calculé avec une formule.

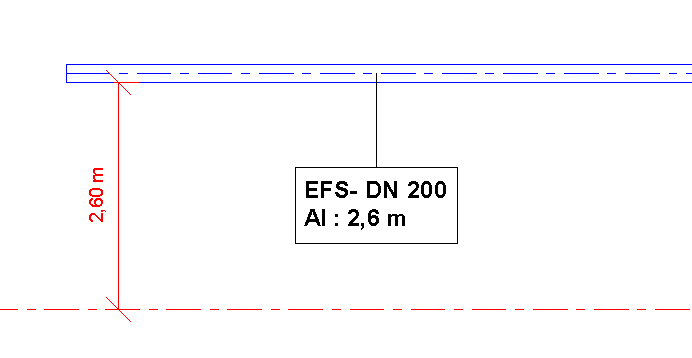

Cela te donnera ton Ai.
Il suffit d'ajouter dans ton étiquette un paramètre calculé avec une formule.
Cela te donnera ton Ai.
